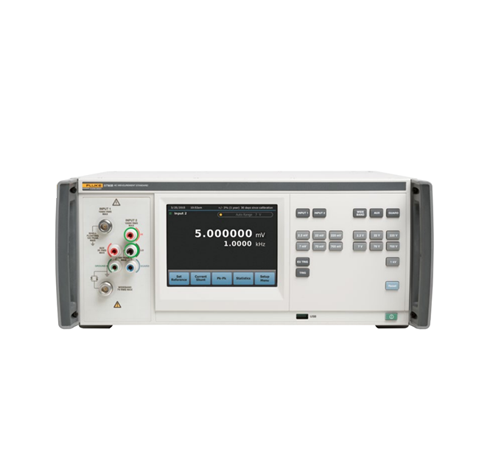

5790B 交流测量标准

5790B 交流测量标准

精密交流电压和电流测量变得轻松

5790B 交流测量标准是一款多功能交流测量和传递标准，由于它兼具热传递标准的准确性和数字多用表的易用性，交流电压测量不确定度低至士 24 ppm (1年，23 士5℃℃)，因此可用于满足福禄克计量校准部 5730A、5720A 和 5700A 多功能校准器;5522A、5502A、5520A 和 5500A 多产品校准器:其他校准器、放大器，如 52120A、精密交流电压和电流轻松测量 5725 A 和 5205 A/5215 A，以及传递标准和交流电压表等交流电压、交流电流和宽带性能校准的要求。5790B 可涵盖 600 μV 至 1000 V 的交流电压范围以及 10 Hz 至1 MHZ的频率范围，宽带电压选件将频率范围更可扩展至 30 或 50MMHZ。5790B 可与 Fluke A40B 电流分流器组合在一起使用，直接显示电流测量结果，无需人工计算。5790B 既可单独作为测量设备使用，也可与外部直流标准源进行比对作为传递标准使用。无论哪种情况，通常极为繁琐的开关切换将由5790B 自动进行，并在醒目的 6.5 英寸全彩色电容触摸屏上显示测量获得的交流/直流偏差。

新特性提供性能改进

5790B 交流测量标准是一款多功能交 流测量和传递标准，由于它兼具热传递标准的准确性和数字多用表的易用性，交流电压测量不确定度低至士24 ppm(1年，23 士5°C)，因此可用于满足福禄克计量校准部 5730A、5720A 和 5700A 多功能校准器:5522A、5502A、5520A 和 5500A 多产品 校准器其他校准器、放大器，如 52120A、5725 A和 5205 A/5215 A,以及传递标准 和交流电压表等交流电压、交流电流和宽 带性能校准的要求。

相对模式电流测量

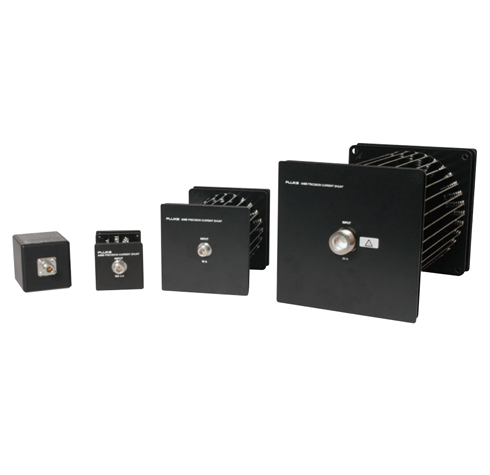

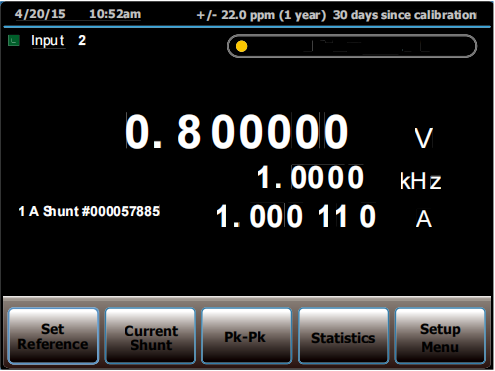

Fluke A40B 系列精密分流器具有经济有效的方式，能够将5790B 的功能扩大到测量和相对模式的交流电流，从而校准交流电流源。利用 5790B 的新用户界面，您可以输入电流分流器参数并将它保存到内部存储器。可以储存多达150 个分流器的参数，包括分流器序列号、校准常数值(24 个交流/直流偏差、五个负载效应误差点)以及校准日期。加载分流器信息后通过连接分流器，并在主菜单中选择相应的分流器，在几秒钟内 5790B 便可以直接进行或相对模式电流测量。使用分流器时，5790B 在屏幕上不仅显示电压测量值，也显示电流测量值并伴有分流器信息。也可加载早期的 Fluke A40 和 A40A 精密分流器以及自定义分流器的参数信息，并将其用于相对电流测量。

扩展宽带范围(50 MHz)

“/3”宽带输入和功能，范围为 2.2 mV 至7V、10 Hz至30 MHZ,与 5790A 型相同。新“/5”宽带 选项进一步将带宽从 10 Hz 扩大到 50 MHz，从而扩展了该产品的应用范围，可用于校准大多数射频功率计所具有的精密 50 MHz 功率参考输出。

提高技术指标

直观的图形化用户界面可以显示测量常见非正弦波形时5790B 的技术指标，也可以显示波形的峰-峰值计算结果(假设 THD<1%)，这样便于在您需要这些信息时即时提供。与5790A 的真空荧光显示屏不同，5790B新6.5英寸电容触摸显示屏便于在屏幕上查看更多信息，降低了菜单之间切换的需求。5790B 现在明确给出了直流电压测量不确定度，低至士24 ppm(1 年，23 士 5°C)，在进行传递测量时具有较好的置信度。专用的特殊用途 50 MHz、225 mV、50 Ω 输入功能作为5790B 选件提供，在电平精密/相位稳定的计量级电缆末端做了“单点校准”，基于 50 Ω 负载计算被测功率，可用于测量射频功率计的参考输出。用于相对电流测量。

统计和波形峰 -峰值计算功能

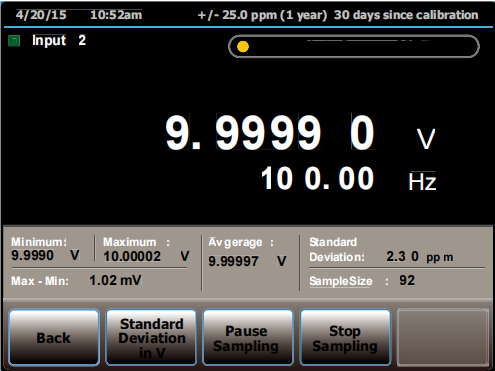

5790B 基于显示的读数，可以计算显示采样数量、标准偏差、平均值、小值和大值的统计信息。归功于它的大触摸屏显示优势，在查看统计数据的同时，主测量值仍然可以继续显示在屏幕上。5790B 现在还增加了波形峰-峰值计算功能。可以选择四种波形中的一种:正弦波、方波、三角波和截顶正弦波。其中有些波形很难计算且非常耗时，但5790B 可根据测量值为您进行所有计算，既节省时间，又减少了出错。

易于使用的图形化界面和人体工程学特性

5790B 图形化用户界面具有易读易用的软键菜单，只需轻点手指，即可访问常用功能。利用前面板上的按键，可快速选择量程和输入端。前面板上还有明亮的红色危险电压状态指示，即刻让您知道端子上是否存在危险电压。与新 5730A 多产品校准器相同，该前面板具有 Visual Connection Management ™ 可视接线端子指示功能，提示您当前哪个端子正在使用，指导您进行正确的连接。

值得信赖的精度

5790B 基于福禄克自有固态真有效值转换器，该转换器自1979 年以来被广泛用于各种福禄克产品， 如 792A 交流/直流传递标准。该转 换器是真正的热电转换器，而非计算有效值的电子转换器。由于其输 出电压为2 V，远远大于传统 热电偶转换器的 7 mV 至 10 mV。利用较高的输出电压，可以进行更加准确的测量。并且， 由于尺寸小巧，该 RMS 传感器可以 快速稳定，并适用于较宽的温度范 围。5790B 还具有密封薄膜电阻网 络，以减少交流测量误差。该真有效值转换器和薄膜电阻器网络由福禄克设计，坚固且 可靠，每个部件均由福禄克微电子部门 (Fluke Microelectronics Group)严格按照标准打造以确保所有部件 的高质量和一致性。

确保有效工作的通用性

各种输入和连接类型方便您选择适合的一种加以应用。5790B 具有三组 输入端子，两个型连接器和一组香 蕉头接线柱。左上方的 N型连接器是 输入1，五端香蕉头接线柱是输入2，它们专门用于交流测量和传递模式。交流或直流电压可加至其中任意一个 连接，电压范围覆盖 5790B 的整个量 程，方便进行自动交/直流传递测量，并自动识别施加的是交流电压还是直 流电压。N型输入连接支持可选的宽带模式。通过触摸5790B 前面板上的按键可以轻松选择输入连接。LED指示哪些终端处于活动状态。无论您使用 5790B 作为电压表还是传输标准，输入电压和频率始终显示在测量显示器上。在传输模式下，交流/直流或交流/交流差始终以 ppm、%、V 或比率显示在控制显示器上。5790B 是一款完全自动更换合适量程的仪器，它为您正在进行的测量选择电压量程。您也可以手动选择和锁定量程。强大的 1200 V输入保护在所有电压量程内都有效。使用触发键，5790B 可以从输入电压的连续测量切换到单次测量，从而很容易以预定间隔读取样本读数。在传输模式下使用 5790B 时，将存储参考电压，并对其进行所有 ac/dc 或 ac/ac 差测量。例如，您还可以存储两个电压的平均值作为参考，以直流反向误差。5790B 直观的前面板布局使手动操作快速而简单。按键和菜单选项按逻辑排列并标记。提示信息和菜单在 5790B 明亮的触摸屏显示屏上清晰显示。包括USB、GPIB/IEE-488、以太网和RS-232接口，仪器的所有功能都可以由 PC 控制。使用可用的仪器驱动程序，5790B 可以集成到使用 MET/CAL® 校准软件运行的自动化系统中。

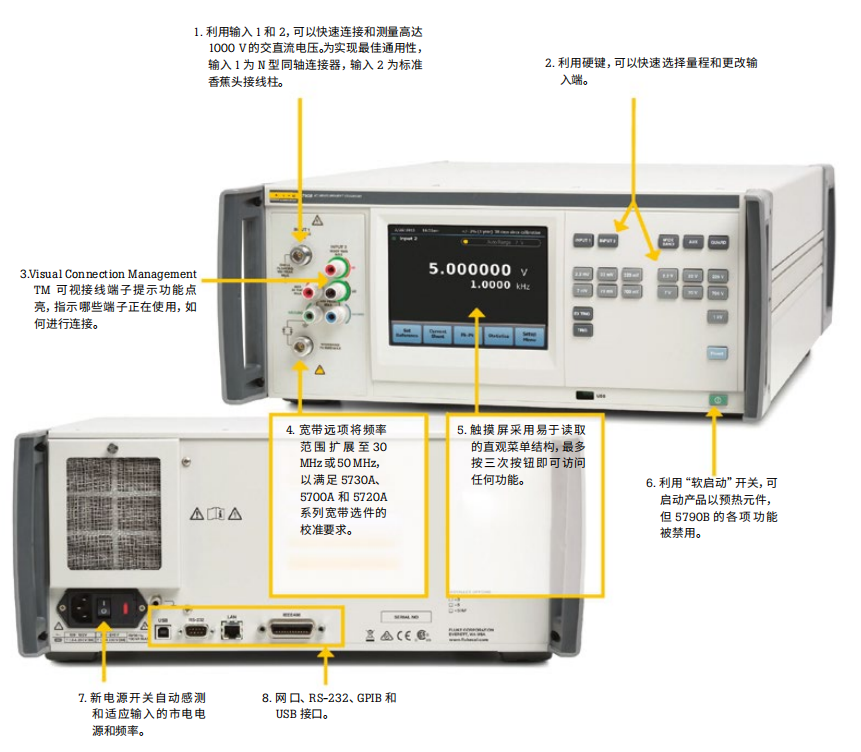

5790B 概览

5790B 主要技术指标

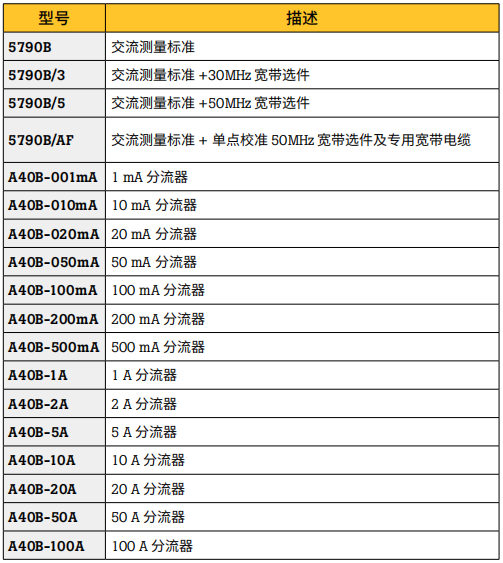

订购信息

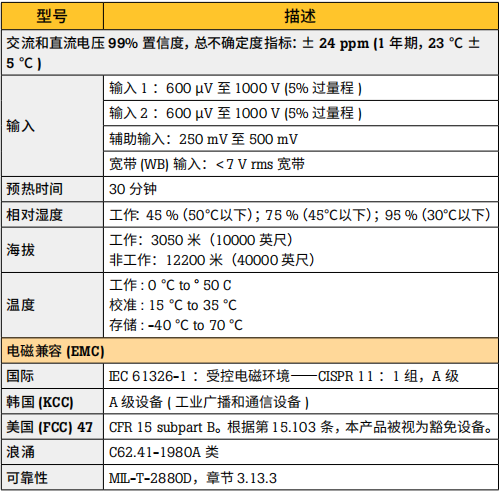

通用技术指标

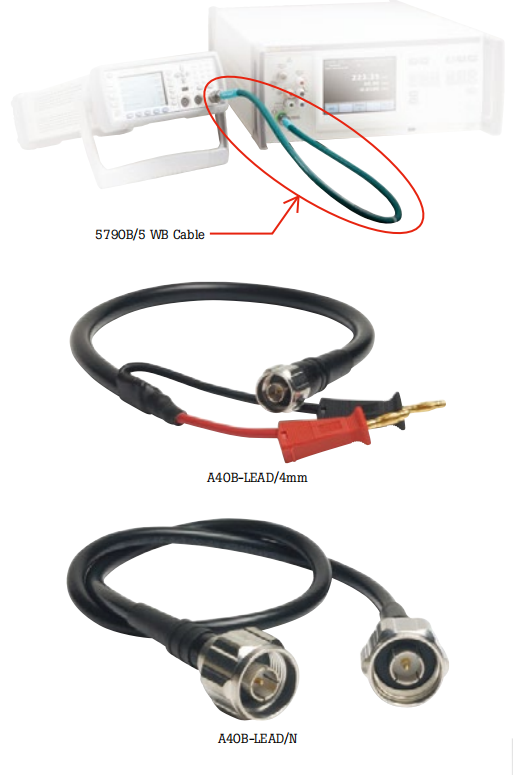

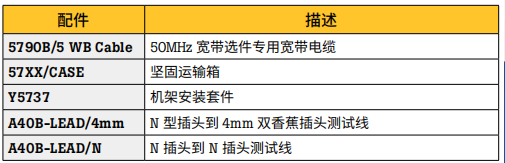

通用配件
