现场检定装置 -- 6648A/6658A

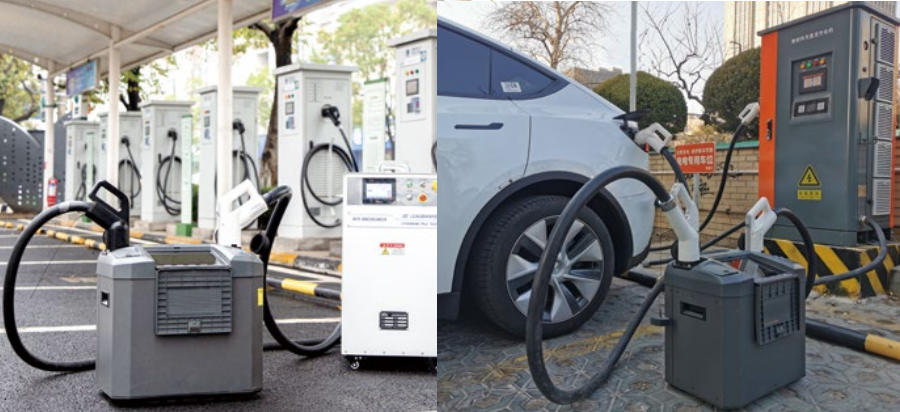

FLUKE”交直流充电桩(机)现场检定装置可用于电力公司、各级计量院所的电动汽车交直流充电桩(机)的现场检定、检测，也适用于交直流充电桩(机)的制造商和充电站运营商有效地完成验收测试、巡检测试、日常或应急 维护等。可适用检测机构和实验室做充电桩(机)检测和型式测试以及评价。可适用充电桩(机)的实验室检测和研发工作。

产品特点

1.互操作性测试和通信协议一致性测试专业版型号支持通用电动汽车交直流充电桩(机)互操作性测试，直流型号还可以进行电动汽车非车载充电机接口通信协议一致性测试等。

2. 可使用 PC 或移动端 APP 操作设备

设备可以通过 USB 通讯端口或者 WiFi 模块，与 PC 机或者移动设备通讯。随机的软件支持远程管理设备、保存数据、格式证书和数据导出等。还可以用移动端 APP 完成检定测试工作。

3.电能表检定系统

支持标准表法检定电动汽车交直流充电机()内置的电能还可以输出标准电能脉冲。

4.内置电池

设备内置电池，可以在不具备供电的场所使用。直流型号可连续工作6小时，交流型号可连续工作4小时。

5.用户界面友好美观，触屏操作

9.7”彩色触摸屏，中英文操作界面，使用方便、有效、直观。屏幕可承受 5焦耳冲击能量，防范重物坠落而损害显示屏，极大提高了产品的可靠性和寿命。

6.产品轻便，方便携带

结构紧凑，体积轻便，设备外部带有拉杆和滑轮设计，户外检测时可以像行李箱一样的拉动仪器。

6648A 交流充电桩现场检定装置产品功能

• 电压、电流测量:交流电压测量 220(380)V,交流电流测量可达 63A。电压、电流测量精度达到 0.02 级
• 互操作性测试:满足 GB/T 34657.1-2017 要求，实时显示标准要求的充电时序，自动生成测试报告，并提供 csv格式的 原始采样数据，必要时用户可依据原始数据进行进一步判定
• 温度、湿度测量:自带温湿度功能,用于测量现场的环境温度和湿度
• 时钟脉冲校准:秒脉冲输入和输出,精度达到 0.1ppm
• 时钟校准功能: 内置 GPS 时钟模块,实时时钟校准,并与被检设备的时间 (UTC+8) 做比对
• 趋势图显示:显示电压，电流和功率的趋势图，供客户监控充电过程中的异常
• 谐波测量: 用于供电电能质量差而造成充电桩无法充电.充电时断时续、突然异常停止充电等各种场合,提供 2-64次谐波测量值，快速排查故障
• 波形显示:显示每相的电压和电流的矢量图，以及每相的电压、电流和功率的 1-64 次基波及谐波的柱状图和分量表,含谐波失真、基波含量、谐波含量、基波频率、有功功率,无功功率、视在功率、功率因数,方便客户评估现场供电电能质量
• 控制导引界面: 实时显示控制导引接口CC 上的阻抗，CP线上直流电压或 PWM 信号的频率、占空比、上升时间、下降时间、高电平和低电平,并根据 PWM 信号占空比实时计算交流充电桩额定容量
• 电动汽车模拟:模拟车端电阻 R2 和 R3,模拟开关 S2
• 自动控制负载:通过485通讯接口，与符合T/CIMA0004-2018 标准规范的负载实现自动配置，无需用户手动操作

6658A 直流充电机现场检定装置产品功能:

• 电压、电流测量:直流电压测量范围达 1000V,直流电流测量范围达 250A,电压、电流测量精度达到 0.02 级
• 互操作性测试:支持 GB/T 34657.1-2017 电动产车传导充电互操作性测试规范第1部分:供电设备
• 实时显示:标准要求的充电时序，自动生成测试报告，并提供 csv 格式的原始采样数据，必要时用户可依据原始数据进行进一步判定
• 通信协议一致性:支持 GB/T34658-2017 电动产车非车载传导式充电机与电池管理系统之间的通信协议一致性测试，自动生成测试报告
• 电动汽车模拟:包括电池电压模拟、车端电阻 R4 模拟和BMS 模拟
• 实时显示: 控制导引接口 CC1和 CC2 电压，方便用户观察充电接口连接状况
• 实时显示:充电桩辅助电源输出的电压和电流
• 纹波测量:测量频率范围宽，精度 0.5%
• 温度、湿度测量:自带温湿度功能,用于测量现场的环境温度和湿度
• 时钟脉冲校准:秒脉冲输入和输出，精度达到 0.1ppm
• 时钟校准功能: 内置 GPS 时钟模块,实时时钟校准,并与被检设备的时间(UTC+8) 做比对
• 趋势图: U(t)、I(t)、P(t) 显示并记录实时充电过程和纹波曲线
• 电能表检定系统:支持标准表法检定电动汽车非车载充电机内置的电能表，还可以输出标准电能脉冲
• 自动控制负载: 通过双头枪的 CAN 总线通讯,与符合 T/CIMA 0003-2018 标准规范的负载实现自动配置，无需用户手动操作
• 用户检定电动汽车非车载充电机工作误差时，负载可根据实际情况进行选择。选择电阻负载时，实验电流可根据负载功率进行自动配置;JJG 1149-2022 修订后,亦可选择电动汽车作为负载开展工作误差的检定，方便、省力，电动汽车也能作为开展现场检定的代步工具

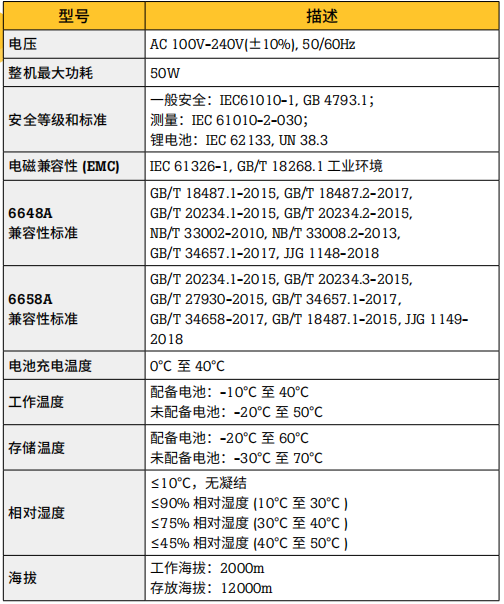

6648A / 6658A FLUKE通用技术指标

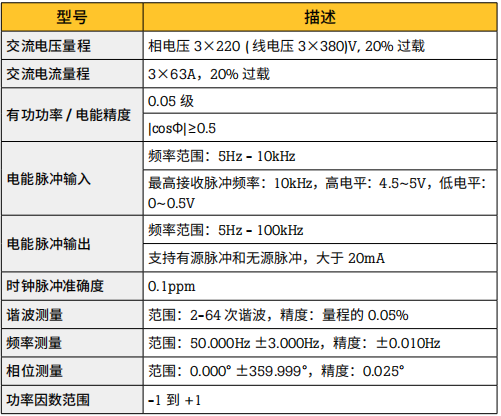

6648A 交流充电桩现场检定装置详细技术指标

6658A 直流充电机现场检定装置电压指标

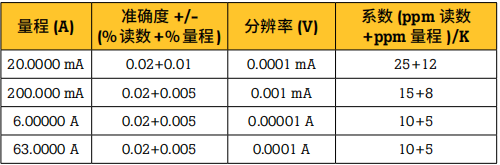

6648A 交流充电桩现场检定装置电流指标

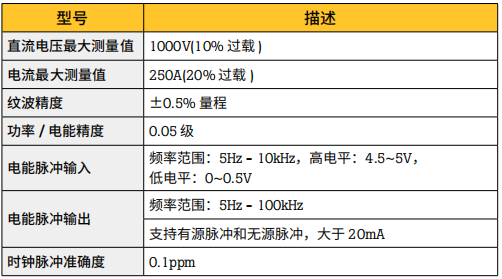

6658A 直流充电机现场检定装置详细指标

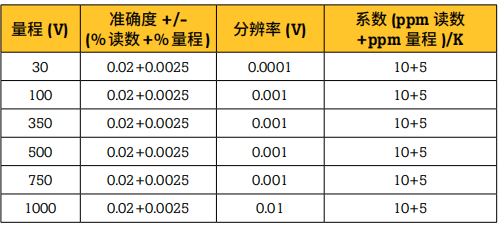

6658A 直流充电机现场检定装置电压指标

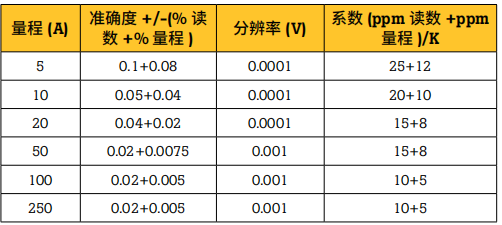

6658A 直流充电机现场检定装置电流指标

6658A 直流充电机现场检定装置纹波电压指标

6658A 直流充电机现场检定装置纹波电流指标

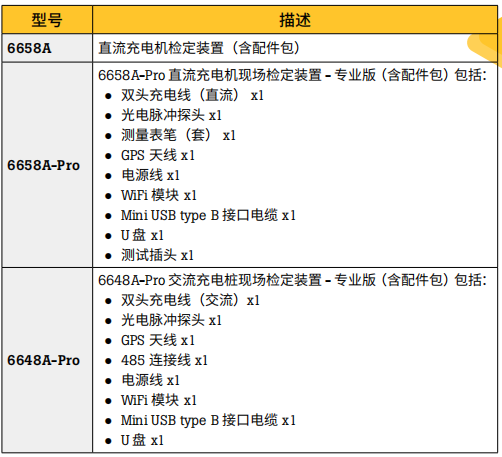

6648A / 6658A订购信息

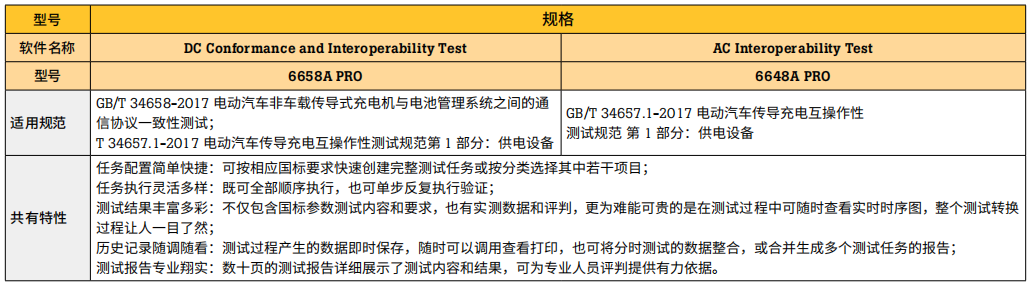

现场检定装置随机标配软件

适用于检测电动汽车充电桩（机）是否符合相应国家标准
