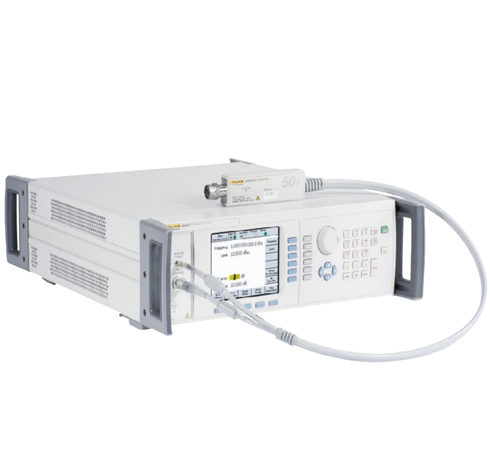

96040A 低相噪射频参考源

96040A 低相噪射频参考源

简化您的射频校准系统

Fluke Calibration 96040n 由于可以替代当前系统的多种仪器和附件，使您得以简化您的射频校准系统。它具有信号电平和衰减准确、频谱纯度高、调制精密低失真的特点，优于当前常用来校准频谱分析仪、功率传感器、衰减器和类似设备的通用信号源。它同时具有优良的相位噪声指标。不像其它射频校准设备，96040A 是专门为射频校准设计的,具有面向校准的用户界面，易学易用。它可以加快校准过程降低人为操作出错几率，简化了射频计量校准工作。作为射频和微波校准系统的核心，96040A可以覆盖频谱仪校准所需的绝大多数测试点。96040A 与 MET/CAL Plus 校准管理软件结合在一起，不仅可以降低校准的复杂性，缩短校准时间，同时可以比手动校准至少提高 50% 的校准效率和能力。

主要特点

• 涵盖大量射频校准负荷
• 减少射频校准系统中的仪器数量和相互连接
• “所设即所得”功能把信号精准的建立在 DUT 输入端
• 内部集成 50 MHz 频率计数器,无需额外设备
• 校准专用界面，简化技术人员工作
• 直接把已知信号传递到 UUT 的输入端,简化不确定度计算
• 进一步降低射频系统的维护费用
• 自动化校准可将频谱分析仪校准所需时间减少至手动校准的 50%

多功能、覆盖宽广负载的 96040A 可校准多种射频装置包括:

• 频谱分析仪
• 调制度计和分析仪
• 射频功率计和传感器
• 频率计数器
• 衰减器

相比传统的射频校准系统，使用96270A将使相关计量校准工作变得更简单，不确定度和误差来源更少。

在很多研发、生产测试中和自动检测系统中，都需要比通用信号发生器性能更好的设备。如果对宽频覆盖、频率分辨率、低谐波失真、相位噪声、寄生信号、信号电平和衰减准确度以及动态范围这些参数，非常看重的话，96040A将会是理想的选择。

将射频校准系统的成本减半

在组建高性能频谱仪校准系统时，如以96040A 为中心，可以把你的费用减半甚至更多。它可以取代传统校准系统中以下所有的部件：

• 多达四个信号源(从音频/函数发生器到射频信号和低相噪信号源)
• 功率计和功率传感器
• 步进衰减器
• 滤波器
• 衰减器
• 耦合器
• 50 MHz 频率计数器

96040A 不但可以减少初始成本和缩短购买、安装和调试射频系统的时间，也可以减少维护和校准这些设备的花费。96040A 也容易运输，不再有沉重的机架设备和配件，它是适合现场校准的理想解决方案。凭借 4GHz 频率输出范围，96040A 可以进行高性能、高频频谱分析仪校准所需 80% 以上的测试。

针对频率高于 4GHz 的被检设备，如果您有一个射频或微波信号源，则可以让它配合 96040A 一起满足少许高频测试点的要求。很多频谱分析仪工作频率低于4GHZ， 只需一台 96040A 就可以完成整个校准。

无需额外的函数发生器

9640A 低相噪射频参考源的内部调制能力使其很适合需要在输出信号上叠加高精度调制信号的场合，如调制度分析仪的校准和用一个调幅信号以更准确的调制率来进行频谱分析仪扫描时间的测试。您无需额外的信号源作为低频调制信号源-- 96040A 完全胜任!

专为射频校准而设计

96040A 用户界面的设计宗旨是简化校准典型仪器的过程，例如频谱分析仪、射频电平表和接收机等设备。遵循熟悉的校准步骤，偏移、步进和被测设备误差等参数的显示会使您的校准工作更准确有效。您将发现，它比传统的方法更容易验证被测仪器的性能和误差。96040A 前面板配备有专门的功能按键、上下文关联软键以及明亮、易读的彩色显示器，使其非常容易学习和操作。您厕以用熟悉的乘数或者指数形式按功率(W或 dBm) 或电压(有效值或者峰峰值)来设置输出电平。您可以很容易地在V、W或者 dBm 单位之间进行切换，而不会改变输出值或准确度。在误差显示模式下，只需转动旋轮，被测设备的误差就可以 dB、ppm 或者 % 形式直接显示。在手动或者自动校准过程中，如果出现意外结果或者差简单、校准友好的用户界面非常有利于故障诊断。

“所设即所得”确保信号的高准确度和高纯度

96040A 可以直接将纯净、精准的电平信号传递到被测设备的输入端口，完全和前面板设置的相同。所设即所得”功能有助于避免由电缆和其他互联设备引起的常见问题，例如插损噪声、干扰和失配误差等，保证低电平信号的完整性。有源信号头还可以在整个 154dB 的动态范围内，确保信号精度，噪声影响，电平可低至-130dBm。在典型校准中，有源信号头可以把连线的改变次数从25次减少为5次，这就使得可以在自动测试系统中“一次连接测试多项”,从而减少操作人员介入次数，并减少连接器损。

整机作为系统进行校准，确保系统性能

96040A 配有 50Ω 有源信号头，96040A/75 提供了 50Ω和 75Ω 两个有源信号头。每台主机和信号头均作为一套完整系统进行了校准。系统校准有助于保证总体系统性能。每台96040A 仪器均提供齐全的IS017025 合规性校准证书，其中包含所有关键参数的测试数据，如电平和衰减、有源信号头的输出驻波比 VSWR 和相位噪声，可以确保您的 96040A 是完整溯源的,之后进行射频计量和不确定度的分析将更为简单快捷。

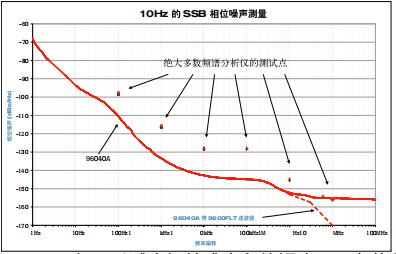

优秀的低相位噪声性能

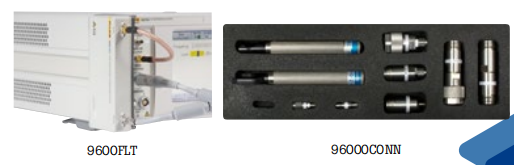

96270A 拥有专门针对1Hz至10MHz 低、高偏移频率优化的低相位噪声信号，指标完全达到大多需要高性能指标负荷的要求。相位噪声的测试数据包含在 96270A随机的校准证书中，这样用户就无需依赖更为保守的技术说明书上的指标，而可以使用他们自己96270A 的实际测试数据。虽然 96270A 具有性能优良的低相噪声信号发生器，技术人员偶尔也需要在高性能频谱分析仪相位噪声测试中使用滤波器在高偏移频率下降低噪声水平和改善测试的边带。9600FLT1GHz 高偏移相位噪声滤波器就是专为高性能频谱分析仪相位噪声测试所设计的。无论 96040A 是放置在台面上或安装在机柜中，9600FLT 都很容易安装到其中并进行连接。

可选择频率参考输入/输出扩展了功能性

作为标配，96040A的后面板提供了可供选择的外部频率参考输入，使用户能够将本机的时钟参考锁定到一个外部频率参考上，如 Fluke Calibration 910R GPS 监控的频率参考标准，这对那些需要高准确度的时钟信号或共享时钟参考的应用是至关重要的。96040A的频率参考输出允许把UUT锁定到96040A 的内部时钟上，这种配置对于减小被测设备和参考标准间的频率偏移误差也是十分必要的。

96040A 扫频功能简化频率响应测试

射频校准经常需要扫频功能，使用96040A的扫频功能可以大大简化频谱分析仪和滤波器的频响测试。

利用 MET/CAL 软件自动校准，人可“走开”，效率更高

在典型的射频自动校准中，需要操作人员频繁介入，更改测试设置和连接，这样就限制了自动化带来的优势。利用MET/CAL 校准管理软件中开发的程序，由于程序已进行了连线和设置的优化，减少了人员介入，程序可以长时间不间断运行，允许操作人员走开做其他工作，这样可以提高25% 甚至更多的校准能力。例如，生产厂商用于校准 Aglient E4407B 26.5GHZ的频谱分析仪的校准流程需要27 步不同且很复杂的测试设置。利用 MET/CAL 校准软件，96040A 只需要一种配置就可以完成主要测试点的校准，再搭配额外的六种配置就可完成所有的测试。96040A 可以通过仿真模式执行为 9640A 编写的MET/CAL校准程序。经过优化的自动程序更可以节约时间，操作者可以在系统自动运行的同时从事其他工作。例如:早期为 9640A 编写的 E4407BMET/CAL 程序，允许 96040A 以仿真模式运行在总共两小时的校准期间，操作者的“走开”时间总共高达 90分钟。

96040A 在其他自动测试解决方案中的应用

96040A 可以很容易地集成到一个已有的自动化系统和软件中。充分利用它的“连接一次，测试多项”的功能来组织好测试即可达到节省时间和提升效率的目标。96040A 专门设计用于在校准系统中达到或大于 HP3335 A和 HP8662/3A 的性能和功能。由于标配了它们的 GPB 命令仿真模式，因此96040A 可以即插即用的方式直接替换这些业已停产并且难以维护的产品。

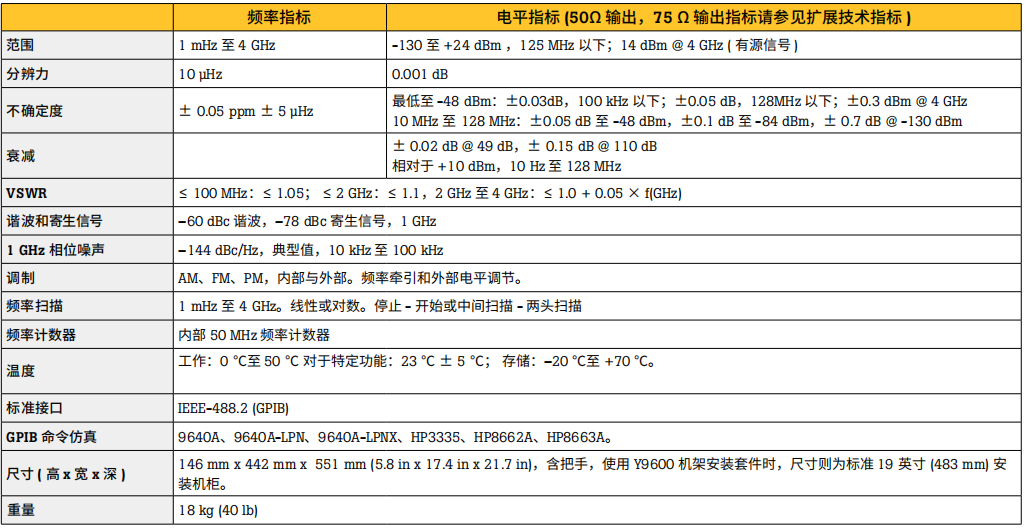

96040A 概要技术指标

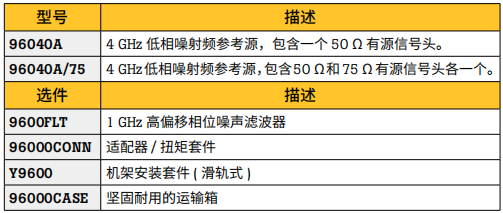

96040A 订购信息
