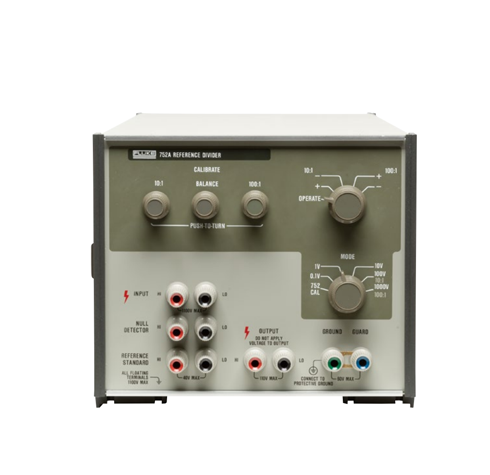

752A 参考分压器

752A 参考分压器

752A 是一个 10:1 和 100:1 的精密分压器，主要用来把各种直流电压源和 10V 电压标准(如 732B)进行比较。752A内部的开关使您无须改变电路连接，就能够用 10V 的电压标准来校准直流电压校准器的 100mV、1V、10V、100V、1000V 量程。通过改变电阻在内置校准电桥中的位置，自校准程序可以修正分压器内部电阻值的长期变化。在每次使用之前，只须使用一个稳定电压源和一个检零计就能够很容易地对 752A 进行校准。整个过程只需要5分钟，而且不需要使用外部的标准。

• 10:1 和 100:1 分压器
• 输出不确定度为 0.2 ppm 和 0.5 ppm
• 内置校准电桥
• 动态电阻器匹配(Dynamic Resistor Matching™)
• 自校准系统，易于使用

752A 参考分压器既准确，使用又方便。它可提供 10:1和100:1 两种直流分压输出，输出不确定度分别小于 0.2 ppm 和0.5 ppm.在每次使用之前，只需一个稳定电压源和一个检零计就能容易地校准 752A 参考分压器。整个过程只需要5分钟，而且不需要使用外部的标准。这种校准方法修正了分压器内部电阻值的长期变化。校准时，分压器的上臂分成相等的 3组。如果把它们并联起来，就形成一个数值和输出电阻器相等的电阻器。这两个电阻器形成了半个惠斯通电桥。电桥的另一半由两个校准电阻器组成，其在电路中的位置可以互相交换。这种互相交换位置的方法，使我们能够用仪器前面板上的平衡旋钮来修正两个校准电阻器数值之间的差别。这样，上臂电阻器就能够分别与 10:1 或 100:1电位计的输出电阻器相匹配。

多种运行模式

在独立工作模式下，分压器的输入电压加到其输入端上，并可由模式开关选择 10:1和 100:1。这样就能够在分压器的输出端得到输出电压。当 752A 参考分压器和 10V 参考源以及检零计一起使用时，该系统即成为5个十进制电压校准器，可以将1000V、100V、1OV、1V、0.1V 输入电压与 10V 参考标准进行比较。在这种模式下，把被校准的电压源连到 752A的输入端，不必用手动的方法改变连线，用模式开关就能够转换系统以适应每一个量程的需要。当 752A 进行自校准时，将模式开关置于152A CAL位置时752A 分压器就切换其电阻器，并与另外两个内部电阻器形成一个电桥电路。电桥的激励信号连到电压源的输入端(激励信号电压设置为 20V)，并把检零计切换到跨接电桥的位置以测量电桥的平衡。

752A 主要技术指标

752A 通用技术指标

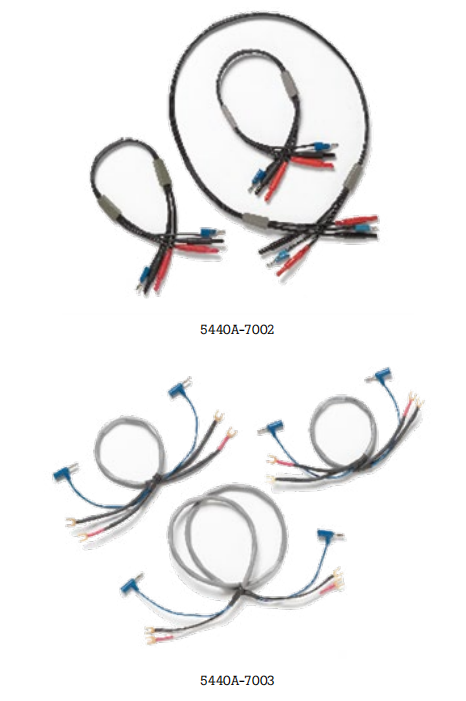

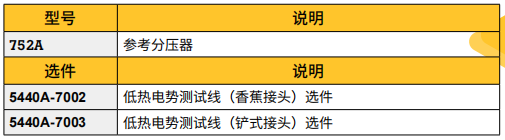

752A订购信息
