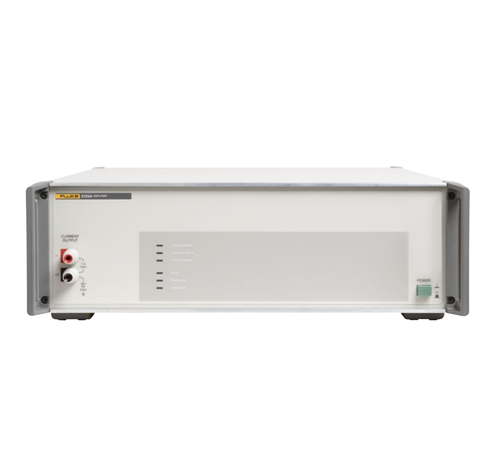

5725 A放大器

5725 A放大器

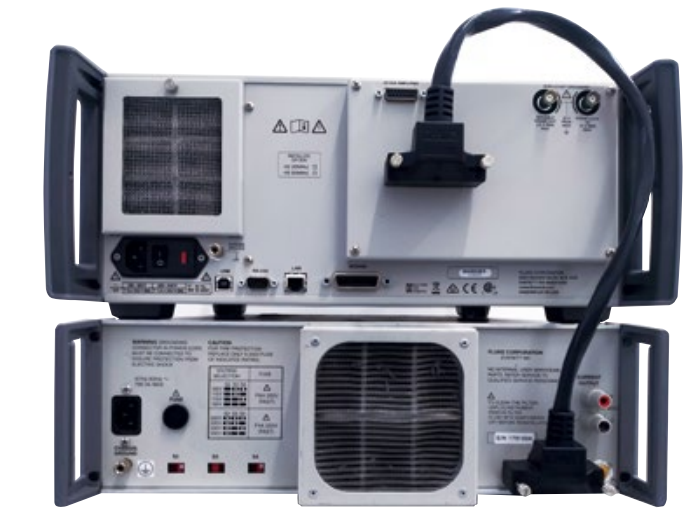

5725 A 放大器扩展 5700 系列多功能校准器的交流电压交流电流和直流电流的输出范围。5725 A 通过随机自带的控制线，与 5700 系列校准器相连，形成闭环控制。5700系列校准器上的操作就可以控制 5725 A 的输出和断开。

5725 A 对 5700A 系列校准器的交流电压输出能力的增强:

• 高电压输出时的带宽极限:扩展至 750V,100kHz;1100V,30kHz。
• 驱动能力提高至:5kHz 以上电压,驱动能力 :70mA;5kHz 以下电压，驱动能力: 50mA。
• 电容负载驱动极限提高至 1000pF。

5725 A 可通过 5700A 系列校准器的前后接线柱提供电压输出,此过程无需移动电缆即可完成放大和校准器的电压输出。

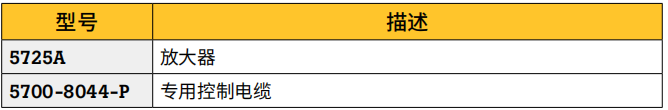

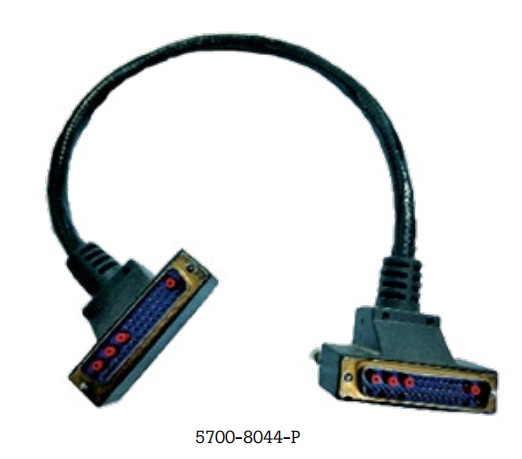

5725 A 订购信息

5725 A 前后面板 OUTPUT 输出接线柱仅用于电流输出，通过其 OUTPUT 输出接线柱可输出扩展量程后的交流和直流电流。由于大多数具有大电流量程的电流表使用单独的大电流输入端子，这种配置通常不需要在操作中移动电缆。如果需要单点电流输出，5700A 系列校准器可配置为通过 5725 A 接线柱提供所有电流输出。

5725 A 功能和量程:

• 交流电压:220 V~ 1100 V rms 可达 70 mA (50 mA <5 kHz),40 Hz~ 30 kHz;220~ 750V rms 可达 70 mA30 kHz ~ 100 kHz
• 直流电流: 0 A~ +11 A
• 交流电流:1A~11 A rms, 40 Hz~ 10 kHZ
