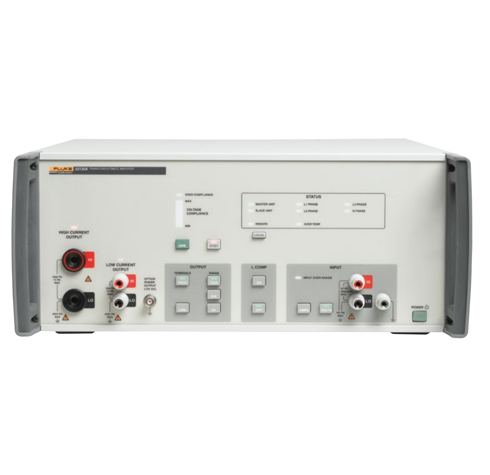

52120A跨导放大器

52120A跨导放大器

扩展您的功率、电能和电学校准器的工作能力

 52120A 跨导放大器可以准确度提供高达 100A的直流电流或高达 120A 的交流电流，其准确度可达 140ppm。使用线圈选件，可产生 3000A 或 6000A的等效电流。三台52120A 并联可输出高达 360A 的电流。其 1mH 电感驱动能力,4.5V 的顺从电压可支持各种应用。52120A 性能一览

• 业界出众的准确度

140ppm 交流(配合 6105 A/6100B 电能功率标准源

350ppm 交流(配合校准器)

160ppm 直流(配合校准器)

• 频率:直流至 10 kHz 交流
• 顺从电压:120 A 时为 4.5 V
• 电感驱动器能力:1 mH
• 输出量程:2 A、20 A和 120 A(在量程范围内连续可调)输入量程:2A和20A量程时为2V或200mA 满量程。120 A 量程时为 1.2 V或 120 mA满量程

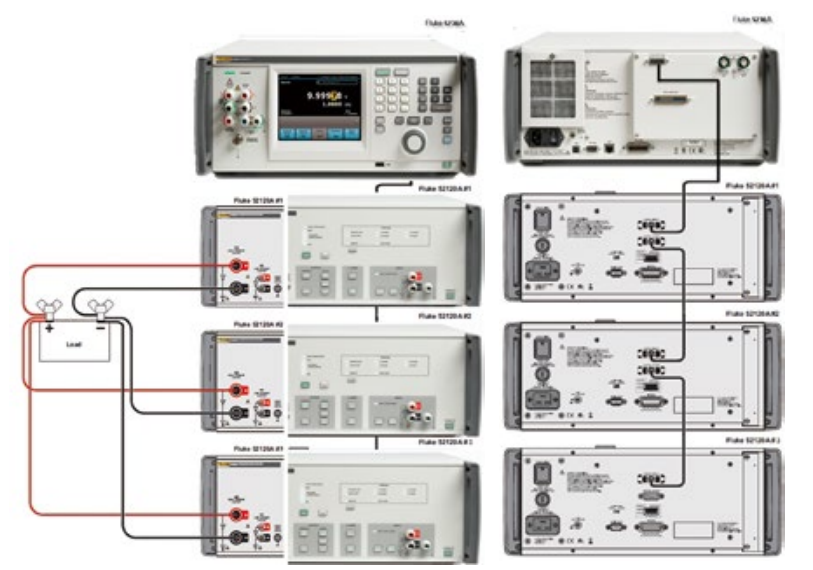

• 使用 61XXX或 5730A 5560 实现闭环控制,可并联两台或三台，单相360A
• 单机模式，可级连十台,单相 1200A
• 线圈选件:25 匝达 3000A,50 匝达 6000A使用 6105 A/6100B 电能功率标准源实现闭环控制
• GPIB 远程控制

52120A 是为那些希望提高实验室校准能力的用户而设计的，这些能力是以前很难提高并长期未获解决的问题，主要包括电流输出的能力，电流输出的准确度以及带负载的能力等。

希望提高上述能力的用户包括：

• 校准实验室以及电力校准的专业人员
• 电力/电能仪器仪表、电能质量分析仪或功率转换器的制造商
• 电学测试和测量设备研发的用户

52120A 需与下列产品一起配合使用来作为跨导放大器：

• 5730A*/5700A/5720A 多功能校准器
• 5560A/5550A/5540A 多功能校准器。
• 5500A/5502A/5520A/5522A 多产品校准器
• 6105 A*/6100B*电能功率标准源
• 5080A 多产品校准器
• 能够提供直流或交流 2V 或 200ma 量程的任何校准器、信号发生器或电源

可进行闭环控制

建议将 52120A 与新型号的 6105 A和 6100B 电能功率标准源配合使用，从而获得 52120A 的较高准确度。

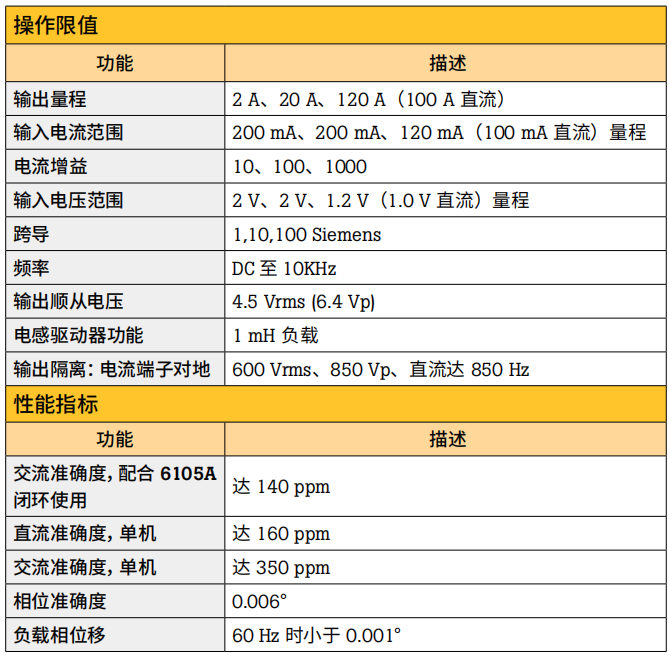

52120A主要技术指标

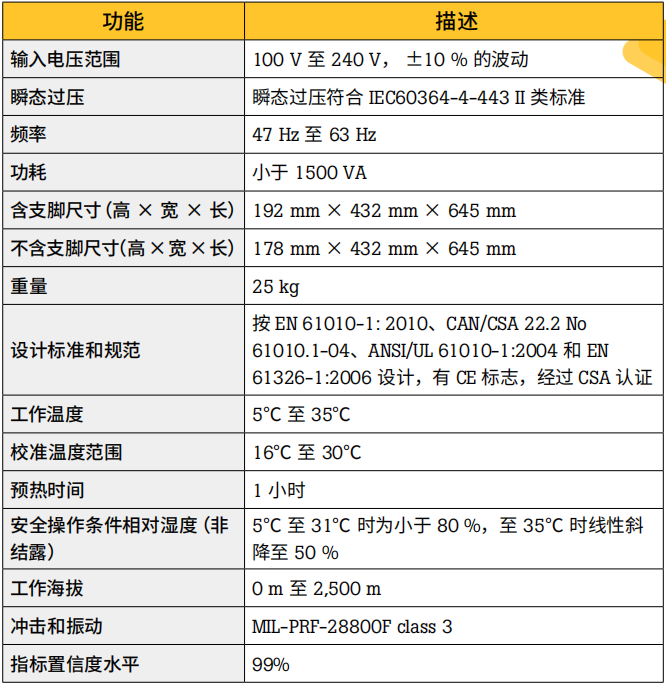

52120A通用技术指标

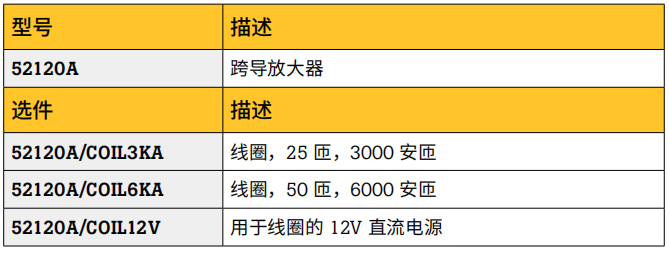

52120A 订购信息

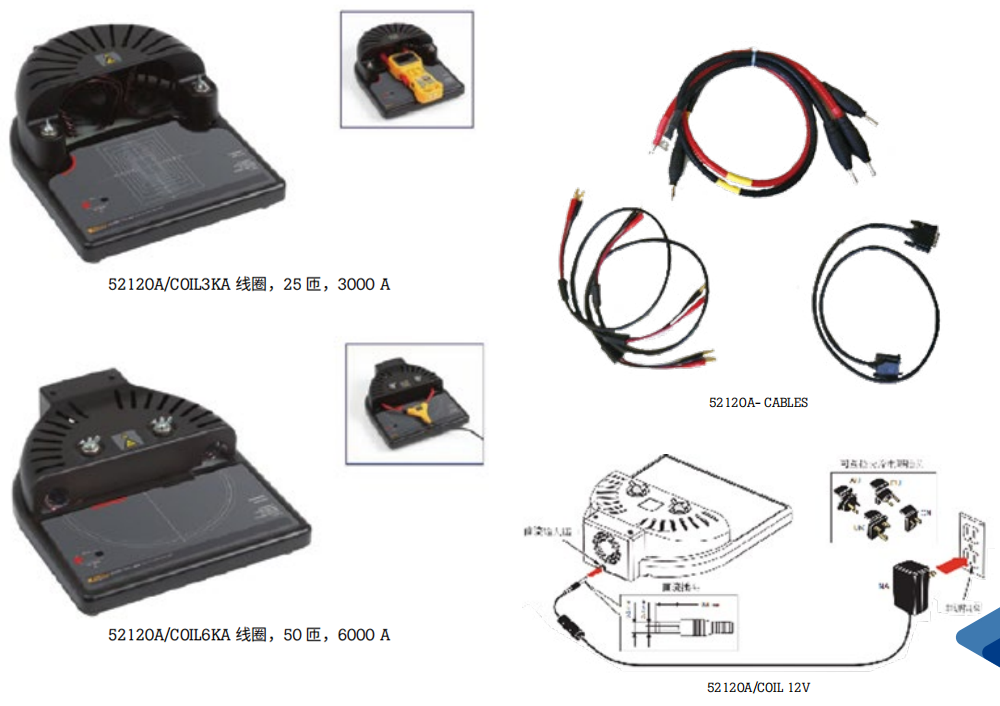

电流线圈支持 3000 A 或 6000 A
