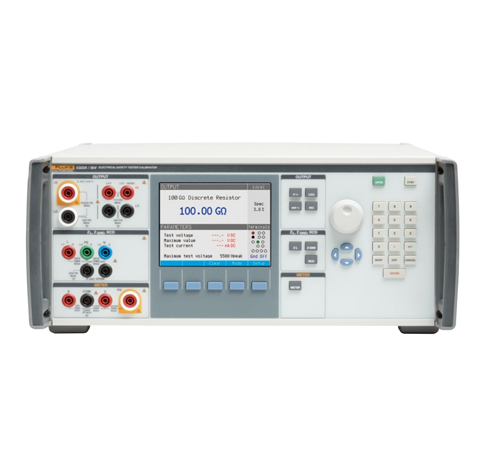

5322A 多功能电气校准器

5322A 多功能电气校准器

5322A 电气测试仪校准器可帮助校准技术人员遵守新的法规标准，而校准速度比传统的手动多产品方法快四倍。5322A 替代 5320A 电气测试仪校准器。5322A 电气测试仪校准器有助于符合严格的国际标准，例如适用于各种电气测试仪的英国 BS7671 第 17 版标准、正C/EN 标准、澳大利亚和新西兰 AS/NZS 3000 标准以及中国验证/校准法规。

5322A 将众多功能集成到一台仪器中，取代了分立电阻器,十进位箱和其他常用于校准电气测试仪的定制解决方案。由于用户只需要学习、操作和维护一台校准仪而不是多种仪器，因此这款单机解决方案加快了校准速度并简化了校准流程。尽管难以自动运行多种仪器，但 5322A 可通过 MET/CAL® 校准软件自动运行一进一步提高了校准速度和生产率。使用一台校准器即可校准所有主要类型的电气测试仪。5322A 可校准所有主要类别的电气测试仪。通过为各工作负载提供关键校准功能，这款校准器的优点得到了充分体现。

广泛的工作负载覆盖范围

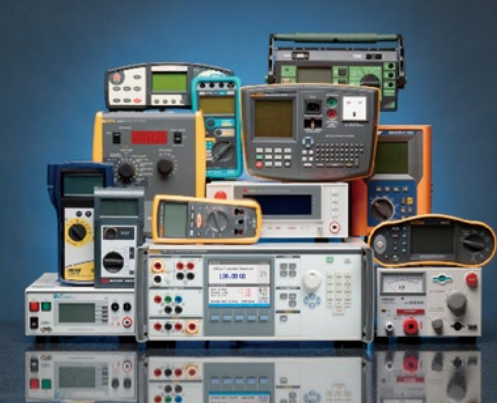

5322A 可校准多种设备，包括:

• 耐电压测试仪
• 绝缘电阻测试仪(兆欧表)，包括老式模拟测试仪
• 环路/线路阻抗测试仪
• 通断测试仪
• 接地电阻测试仪
• 接地导通电阻测试仪
• 漏电流测试仪
• 断路器测试仪 (RCD/GFCI)
• 多功能安装测试仪
• 便携式电器测试仪 (PAT)

主要功能和优点

连续可变高电压电阻输出采用高电阻、高电压电阻器，以便校准高的5 kV 的绝缘电阻测试仪/兆欧表。电阻连续热切换功能使用户能够根据待测设备 (DUT)要求设置任何电阻值并将5322A 输出调整为标称值，这有助于校准老式手摇测试仪。有源环路补偿通过在校准过程中剩余线路阻抗，更易于校准电气安装测试仪的环路/线路阻抗功能。600 V 电源(VLC 选件)能够使用测量功能在工作负载上进行交流电压测量的校准。此功能还有助于为多种类型的 PAT测试仪供电。4 线低电阻源能够进行准确低电流测量和高电流接地电阻测量，为测试更新型的 4 线测试仪提供准确度。可选的 5322A-LOAD 5 kV 高电压负载电阻器阻值可并联使用，用于耐压测试仪校准。RCD 模拟 能够以出色的时间和电流电平准确度测试电气安装测试仪和 PAT 测试仪。5322A 跳闸时间提供优于 4:1 的测试不确定度比率，其中跳闸电流不确定度为 1%。纹波系数和 THD 测量 按照多项法规的要求，可显示耐电压测试仪高达 5 kV 的信号纯度测量。多种型号 使您能够灵活地选择更适合您的工作负载和预算的功能。MET/CAL 软件兼容性在5320A仿真模式中自动运行5322A，以获得更高的生产率和更好的一致性。

使用四分之一的时间，大幅度扩展工作负载覆盖范围

Fluke Calibration 5322A多功能测试仪器校准器 将众多功能集成到一台仪器中，取代了分立电阻器、十进位箱和其他常用于校准电气测试仪的定制解决方案。其灵活性和准确性足以校准各种仪器，并且速度足够快，完成校准工作所需的时间只有手动多产品方法所用时间的四分之一。

绝缘电阻测试仪

5322A 校准仪采用高阻值、高电压电阻器，可测量兆欧计以及其他便携式和台式绝缘测试仪的高压输出。校准不大于5kV 的绝缘电阻测试仪时，您可以选择从 10 kΩ 到 100 GQ、分辨率为 4.5 位数字的一系列连续可变电阻值。在校准 10 kV 绝缘测试仪时，随附的 R倍增器可将这些范围扩展至 10TΩ 和10 kV。随附的 10 kV 分压器(可选配幅度范围更高的 40 kV探头)用于测量不大于 10 kV 的测试仪，确保您获得进行这些测试所需的 TUR。

漏电流测试仪

模拟直接/触摸、差分和替代漏电流方法的漏电流，分辨率为 10 μ，电流量程为 0.1 mA 至 30 mA。与仅提供单一方法的其他校准仪不同，5322A 使您可以选择适合您情况的漏电流测试方法。

多功能安装测试仪

5322A 可以快速校准这些多功能电气安装测试仪，并能灵活校准绝缘电阻、通断性、回路阻抗、RCD 和接地电阻测试仪功能。这意味着用一台仪器即可完成这些校准。

便携式电器测试仪 (PAT)

5322A 具有校准 PAT 所需的所有功能，包括绝缘电阻、接地导通电阻、漏电流 RCD、高压绝缘电压和负载测试功能。

通断测试仪和接地电阻测试仪

要校准这些低电阻测试仪，校准仪必须能够输出准确的低电阻。5322A 校准仪从低电阻精密电阻器输出100mΩ至10kΩ、分辨率为 3.5 位数字的电阻值。选择 2 线或 4 线模式可获得大灵活性，或一个离散 4 线 10 mΩ 电阻器以覆盖更多的工作负载。

环路/线路阻抗测试仪和接地导通测试仪

5322A 校准仪采用 16 个高功率、高电流电阻器，可使环路或线路的电阻增大已知数值。使用扫描模式自动确定环路的电阻，并使用有源环路补偿模式(5322A/VLC)来补偿环路或线路中的任何剩余阻抗。接地连接电阻输出为2 线或4线。4线输出的低电阻为1mΩ。

漏电保护器 (RCD) 或接地故障断流器(GFCI) 测试仪

5322A 可模拟断路器 (RCD/GFCI) 以验证和校准跳闸电流和跳闸时间，而不会使装置的断流器跳闸。对于大多数 RCD测试仪，计算的跳闸时间不确定度为 0.25 ms，以提供优于 4:1的测试不确定度比率 (TUR)。跳闸电流的不确定度为 1%，这也在大多数应用中提供了优于 4:1 的 TUR。5322A 还具有特殊的PAT RCD 模式，用于校准这些测试仪的 RCD 功能。

耐电压测试仪

使用耐电压测试仪的电气测试是开发和制造从冰箱到电源等电子和电气产品的重要组成部分。政府法规通常要求进行此类测试以确保产品。5322A 提供的耐电压测试仪交流和直流电压校准。内置测试仪可测量高 5 ky 的电压和电流5 ky 量程还可测量耐电压测试仪的耐压纹波系数和失真 (THD)。为了进行耐压电流高达 100 mA 的测量，Fluke Calibration提供了一个负载适配器附件。将负载适配器与 5322A 内置电流表配合使用，可校准耐电压测试仪。对于大于 5 kV的电压可使用随附的 10 kV 分压器附件或可选的特色 40 kV 探头。10kV 分压器可测量高 10 kV 的电压，不确定度为 0.5%。

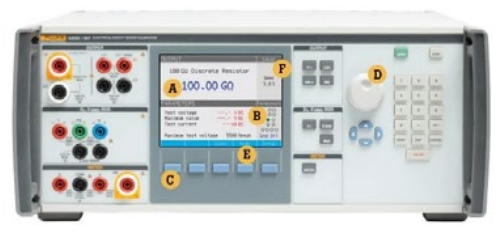

A.大尺寸明亮全彩色显示屏大读数使您能够轻松读取主要输出值或测量值。输出值为蓝色，测量值为红色。

B.有源端子显示屏始终了解哪些校准仪端子处于有源状态。选择一项功能后，图形显示屏将显示有源端子。

C.软菜单键软菜单键可根据活动功能进行调整，因此菜单结构直观易学。

D.输出调节旋钮、数字键盘使用数字键盘或调节旋钮来选择输出值或测量范围。E.图形帮助指南以易于理解的图形格式识别要进行的连接。帮助指南可通过模式功能键访问。

F. 技术指标读取技术指标读取能使您查看主要输出值或测量值的不确定度。

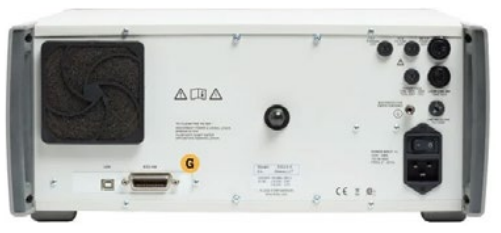

G.IEEE 488 和 USB 通信

MET/CAL”校准管理软件的优势

5322A 校准器与 Fluke Calibration MET/CAL 校准软件在5320A 仿真模式下配合使用，可将生产率提高到传统手动多产品方法的四倍，同时确保每次都能一致地执行校准。这种功能强大的软件会记录校准程序、流程和结果，轻松符合IS017025 标准和类似质量标准。

在您需要时提供您所需的支持

Fluke 校准器因其准确度和可靠性而闻名。Fluke 运营着全球 校准和维修设施，使您的设备保持好的工作状态。使用服务套件减少您的校准仪停机时间，控制您的拥有成本。Fluke Calibration CarePlans 让您的 5322A 校准器享有年度标准校准或认证校准，保证了周转时间且无维修费用。(CarePlans 并非在所有国家/地区提供。请咨询您当地的Fluke Calibration 销售代表，了解您所在地区的校准服务)

灵活选择如何校准您的电气测试仪工作负载

5322A 有多种型号可选，使您能够灵活地选择适合您的实验室工作负载的功能。基本型 5322A 提供 1.5 ky 高电阻输出。5322A/5 提供5kV高电压电阻器输出，可处理不断增加的高电压测试仪数量。

可为任一型号添加有源环路补偿和 600 V 准确交流/直流输出源，用于校准 DUT 的电压测量功能。您还可以添加特种40 kV 探头附件,用于准确测量非常高的电压，精度可达 0.5%。

随附附件提供额外的灵活性

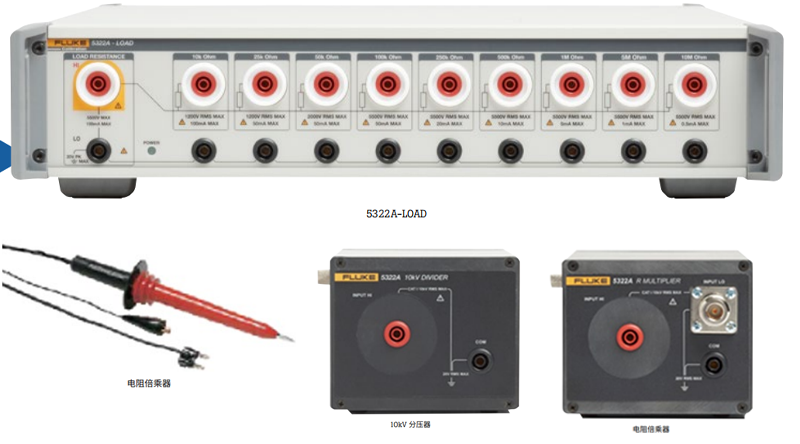

每台 5322A 都配有一个外部电阻倍乘器，用于输出测试10 kV 绝缘测试仪所需的高达 10 TΩ 电阻。还包括一个 RCDPAT 适配器，可以适配您所在区域的电器插头和插座类型，以便可靠地连接至 5322A。除此之外，还有一个外部10 kV分压器，用于测量具有 10 kV 输出的测试仪，以满足一些法规要求的更严格测试准确度比率。这种广泛的型号选择使您可以根据您的工作负载和预算，来自主选择合适的型号。

可选的 5322A-LOAD

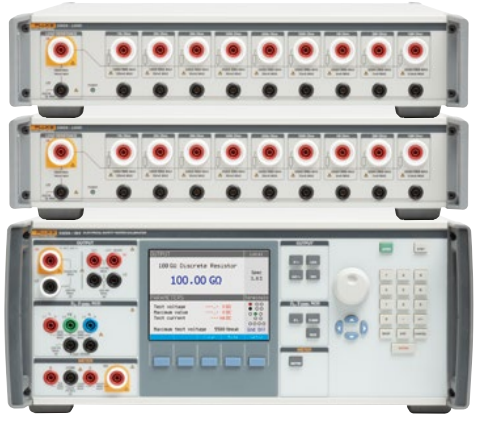

可选的 5322A-LOAD 5 kV 高电阻负载选件具有 5 kV 高电压电阻器，允许直接连接到耐电压测试仪进行泄漏测试。此5322A-LOAD 的独特之处在于，它支持5kV 测试且具有九个从 10 kΩ 到 10 MΩ 的高压电阻器，这些电阻器可在电压限制范围内并联组合，从而获得更准确的结果。

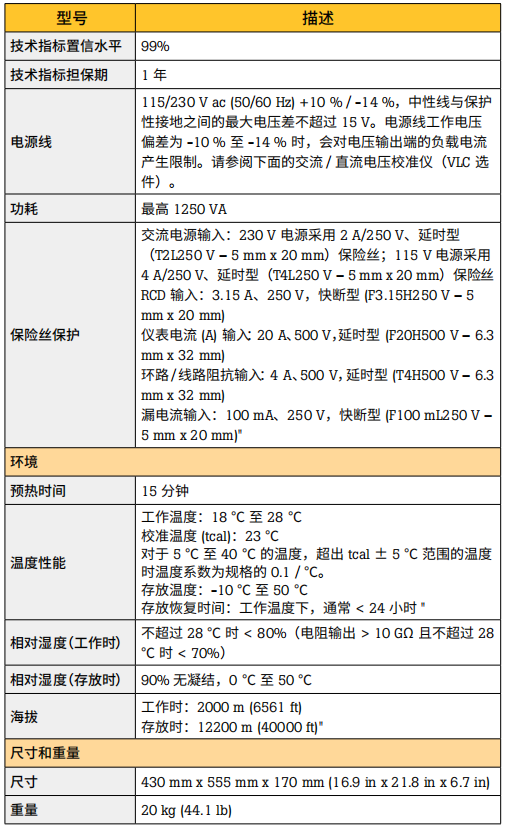

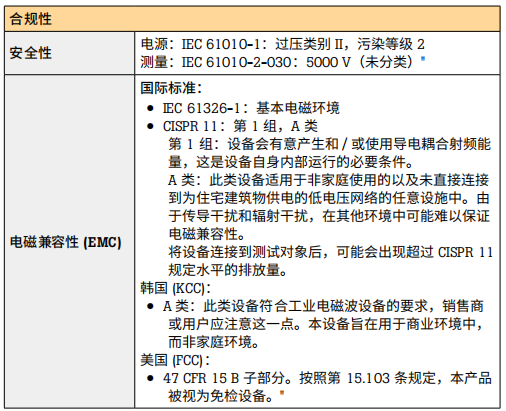

5322A 一般技术指标

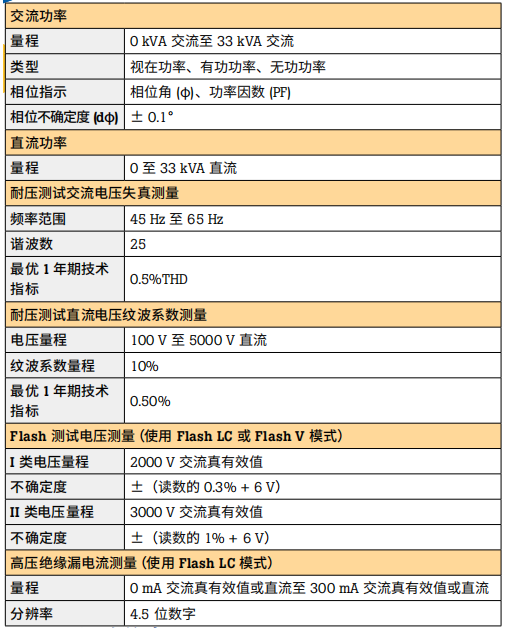

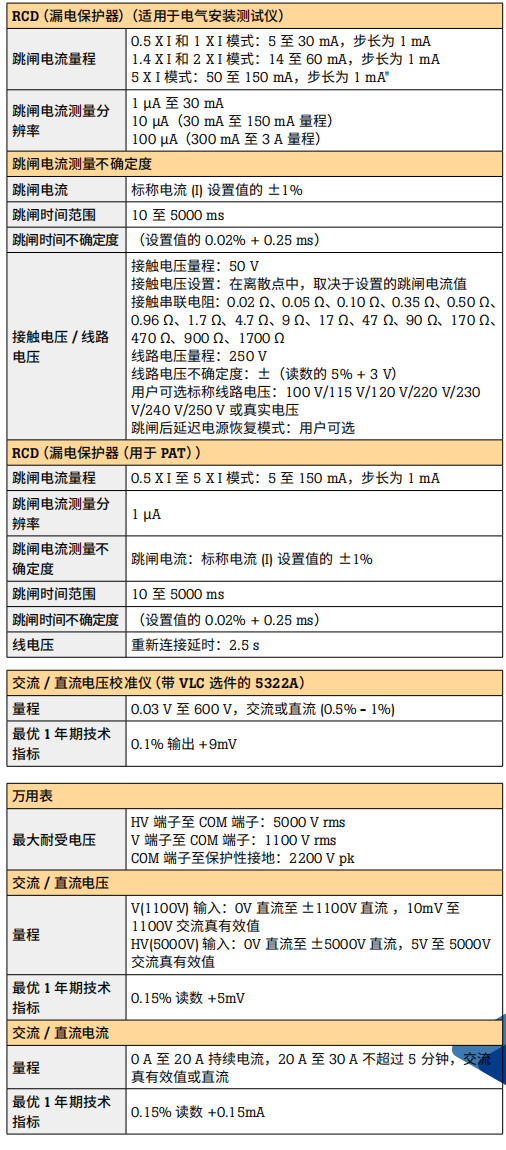

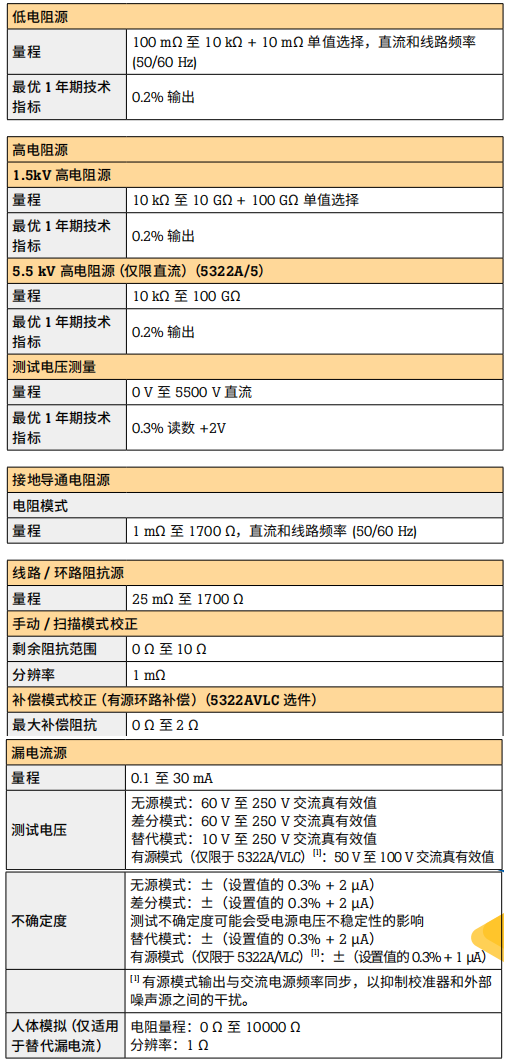

5322A 电气技术指标

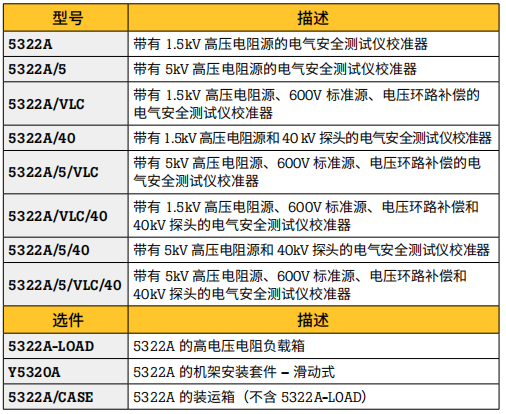

5322A 订购信息
