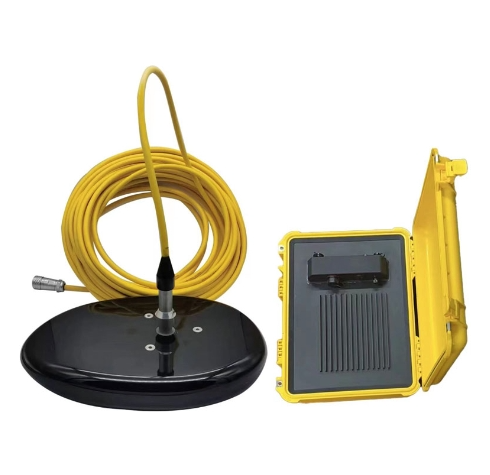

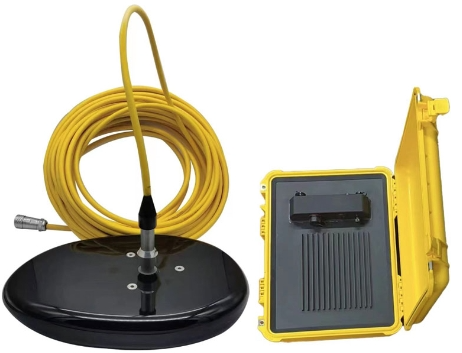

海鹰HY-PSB100S 分体式参量阵浅地层剖面系统

HY-PSB100S 是全国产化参量阵浅地层HY-PSB 产品系列的成员之一，采用100KHz 的原频频率，差频覆盖款。

马上咨询

客服电话 18005184918

HY-PSB100S 是全国产化参量阵浅地层HY-PSB 产品系列的成员之一，采用100KHz 的原频频率，差频覆盖款。在保证高分辨率的基础上，拥有出色的穿透能力和作用距离，可用于浅地层剖面探测和准确水深测量。 HY-PSB100S 采用分体式结构，设计紧凑且安装简便，拥有IP67 防护等级，作业适应性强，非常适合小型及临时租用船只使用。

宽带宽换能器
紧凑便携，IP67 防护等级
成熟的参量阵技术
安装操作简便
穿透能力强，作业距离大
分体式设计，作业适应性强
谐波高频高精度测深可选配

技术参数	PSB100S型技术指标
原频频率	90 – 120 kHz
差频频率	5 – 20 kHz
脉冲长度	0.05 – 1ms
脉冲类型	CW,CHIRP可选
发射速度	20 pings/秒
原频张角	4.5°
差频张角	5°
原频声源级	>238 dB/uPa @ 1m 100Khz
差频声源级	>194 dB/uPa@1m 20Khz
动态范围	>110 dB
距离分辨率	优5cm
穿透能力	40 m( 取决于海底底质地和海洋环境噪音）
作用距离	<200 m
姿态补偿	提供Heave的校正和补偿
谐波测深分辨率（可选）	2.5cm
电源供电	24VDC / 220VAC转24VDC
功耗	小于150W
通讯	以太网口
外部接口	GPS，姿态传感器
换能器尺寸和重量	362 x 240 x 50 mm, 10 kg
甲板单元尺寸和重量	500 x 400 x 190 mm，11.2 kg
防护等级	IP67
数据采集软件	标配声呐数据处理软件，亦可以定制第三方软件，如SonarWiz。
