声学多普勒速度仪

其还具有测流功能，能够测量设备所在区域的流场剖面，包括载体航线上的走航式观测和潜标、浮标等载体应用的流场定点观测。

马上咨询

客服电话 18005184918

DVL系列声学多普勒速度仪是中国科学院声学研究所研制并与海鹰加科公司合作推出的一款新型声学测速声呐，能够测量设备相对于海底的高精度运动速度，并可与罗经或惯导组合形成自主导航系统，用于水面船只、水下拖体、AUV、UUV等的控制和高精度导航。此外其还具有测流功能，能够测量设备所在区域的流场剖面，包括载体航线上的走航式观测和潜标、浮标等载体应用的流场定点观测。

由中科院声学所与海鹰集团强强联合推出，拥有强大的声学技术实力；
性能稳定，流量测验精度满足《声学多普勒流量测验规范要求》（SL337-2006）；

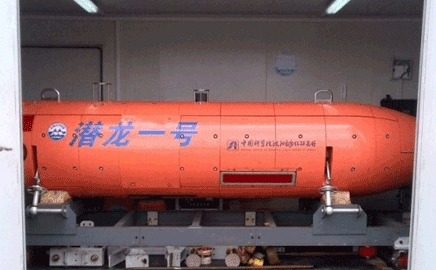

军工品质，质量可靠，环境适应性强，已搭载多种载体在我国沿海、太平洋、大西洋、印度洋等地区进行了应用。
准确测速和导航，组合导航精度优于0.5%；
准确测量载体应用的流场剖面；
拥有经验丰富的专业技术团队，提供完善的技术支持与售后服务。

型号	DVL-300	DVL-600	DVL-1200
对流测速
频率	300kHz	600kHz	1200kHz
测流距离	100m（@8m层厚）	70m	15m，20m，25m，30m
测速范围	±5m/s (默认)	±5m/s (默认)	±5m/s (默认)
精度	±0.5%±5mm/s	±0.3%±3mm/s	± 0.3% ± 3mm/s
分辨率	1mm/s	1mm/s	1mm/s
层厚	1~8m	0.5~4m	0.25m，0.5m，1m，2m
层数	1~128	1~128	1~128
数据更新率（典型）	1Hz	1Hz	1Hz
对底测速
频率	300kHz	600kHz	1200kHz
底跟踪范围	2~200m	1~120m	0.7–30m
底跟踪精度	±0.4%±5mm/s	±0.3%±3mm/s	± 0.3% ± 3mm/s
测速范围	±10 m/s	±10m/s	±10m/s
数据更新率（典型）	1Hz	1Hz	1Hz
换能器和硬件
波束倾角	30°	30°	30°
波束开角	4°	2°	2°
换能器配置	4波束, convex结构	4波束, convex结构	4波束, convex结构
存储空间	2 Gbyte	2 Gbyte	2 Gbyte
通讯接口	RS422、RS232或10M以太网
壳体材料	聚甲醛（标准），钛合金、铝合金可选，取决于所需工作深度
传感器
温度传感器	范围： -10°~ 85°C；准确度： ±0.5°C；分辨率： 0.01°
姿态传感器	范围： ±50°；准确度： ±0.2°；分辨率： 0.01°
航向传感器	准确度： ±0.5°（校准后）；分辨率： 0. 1°
压力传感器	范围： 6000m；分辨率： 0.1°（选配）准确度：± 0.25%FS
电源与功耗
功耗	发射功率1kW
外供直流电压	20 ~ 50VDC
尺寸	DVL1-300k ：433mm高×252mm直径 DVL2-300k： 258mm高×230mm直径	DVL1-600k ：423mm高×225mm直径 DVL2-600k： 248mm高×225mm直径	248mm高×225mm直径
重量	DVL1-300k ： 28k g（空气），16 kg（水中） DVL2-300k： 22kg（空气），15kg（水中）	DVL1-600k ： 23k g（空气），13 kg（水中） DVL2-600k： 19kg（空气），12kg（水中）	19kg（空气），12kg（水中）
适用环境
工作水深	6000m
工作温度	-5°~ 45°C，相对湿度：≤93%
贮存温度	-30° ~ 50°C，相对湿度：≤93%
软件	基于WindowsXP/Win7系统的参数配置、实时数据显示和数据回放软件ADCPPanel
