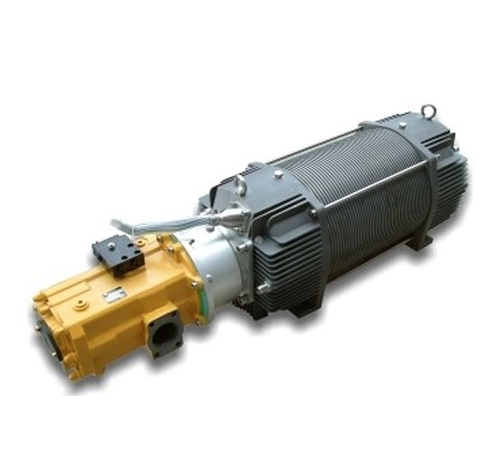

一、15-280kW液压动力站系列
该系列是有效的水下马达和液压动力站，有从15-280 kW，20-375马力的不同尺寸型号，是ROV、挖沟机、TMS和水下工具的动力供应装置。

马达和HPU都非常适合为需要大量功耗的推进器、挖掘机及液压工具提供动力驱动。水下马达也可用作驱动其他类型的旋转电机，比如挖沟设备上用的水泵。水下马达一个非常重要的特色就是翅型的后盖设计，可以加强从水面传导的热量发散。这个特性可以减少大型马达上的强制外部散热需求。全部配备了马达绕组温度和进水传感器，并且可以连接到用户的控制系统进行监测。

1）泵至马达的连接

该系列的水下马达拥有四个外形尺寸、15-280kW（20-375马力）功率型号。所有的马达都在两端有接口，这样可以一个马达进行双端驱动。还配备专门的液压泵接口套件，可以准确的和液压泵型号、类型及位置匹配，来保持想要的液压技术参数。

2）液压泵接口

液压泵通过专门的插入式接口套件和马达的每端进行连接，这个套件包括钟形套和灵活的驱动组件。其中灵活的组件可以减少噪声、冲击负荷，并避免错位带来的问题。接口套件可以用于市面上大多数液压泵，并且可以为用户指定的液压泵提供新的接口设计。如果只需要连接一个泵，另外一端会配备空置套件。使用正确的接口套件可以非常简便地拆装液压泵。

3）液压泵选项

通常用于ROV应用的液压泵有Rexroth A10/A4系列和Linde HRP系列。也可以根据需要使用专用接口套件连接其他泵。通常会使用带补偿的泵，这样当无需动力时会自动停止。

4）电压和转速

标准的电压是3000V交流，但也可以提供2400V或1100V交流的选项。标准转速为1800 rpm同步@60 Hz，4极但可以提供3600 rpm同步@60Hz，2极也可以（但通常推荐4极，泵的工作会更加稳定）。

5）测试

所有的马达和HPU都会在发货前进行满负荷运转测试。每套设备会配备测试证书说明所有的记录输出参数，如电源输入输出、温度、压力、流量等。

6）充油补偿

马达必须进行充油补偿，并补偿为约0.5 bar/7psi正压。可以使用变压器或液压用油，尽管ROV操作人员一般喜欢使用液压用油。Sub-Atlantic有自产的弹簧补偿器供购买。

7）主动力连接

系统可以配备Burton的3000V公头接头或输出功率达91 kW/125HP、水密、充油Tygon油管尾缆，可直接连接到ROV的供电接线盒上。

8）进水传感器

系统标配一个接触式进水传感器，安装于外壳的下部。也可以根据用户需求安装指定传感器。

9）温度传感器

系统标配三个PT-100型温度传感器，安装于绕组内监测它们的温度。此外，也可以根据需求配备指定的传感器（比如监测油温的的传感器）。

简单的冷却设计

所有的Sub-Atlantic马达都使用了的高冷却能力尾部设计，确保任何水况下都能保持冷却运行。

特点：
l  高稳定性
l  马达每端都配备从动轴
l  15到280kW轴马力
l  高口碑绕组
l  1800 rpm同步转速
l  进水及温度传感器
l  多种电压选项（标准3000V）
l  适用于多种液压泵的接口套件
l  为3600 rpm轴转速泵传动的选配马达
l  有效设计，无需外置冷却装置

二、1.3 kW液压动力站

Sub-Atlantic的小型液压动力站在达200 bar/3000 psi的可调压力下拥有4 Lpm的泵流量。非常适合机械手、工具的供能。

齿轮泵是靠一个三相，440Vac的电力马达进行驱动。它和用在Sub-Atlantic的CTE-02电力驱动器上的是一样的型号。使用了一个完整的外部可调释压阀进行系统压力设定，并安装了可快速更换的吸滤器。

特点：

l  可调节释压阀
l  价格低廉可更换泵
l  440Vac作业
l  马达和泵之间有密封
l  负载下运转
