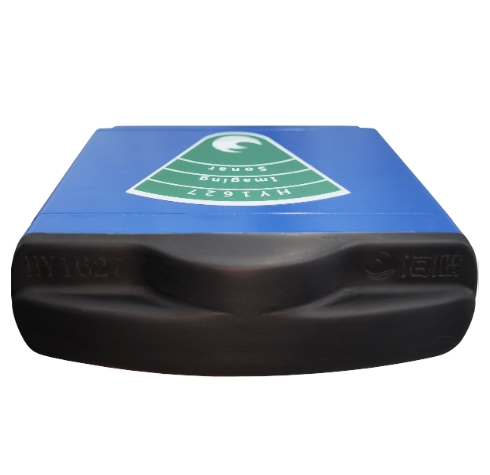

海鹰 HY1627 高分辨率双频图像声呐

海鹰HY1627 高分辨率图像声呐是其产品线中频率高的图像声呐，拥有1.8MHz 和3MHz 两个频率

马上咨询

客服电话 18005184918

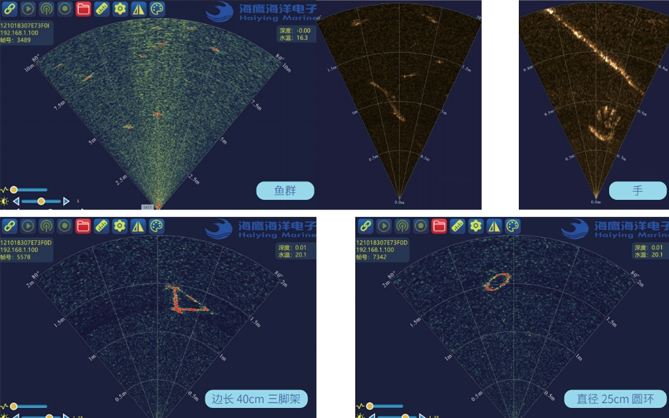

海鹰HY1627 高分辨率图像声呐是其产品线中频率的图像声呐，拥有1.8MHz 和3MHz 两个频率。1.8MHz 可支持高分辨率的远距离导航、目标探测以及障碍避碰，而3MHz 可以在近距离应用中获得高分辨率的声呐图像，在浑浊水体中也能实现代替光学成像的功能。HY1627 图像声呐小巧紧凑，可通过ROV/AUV 搭载、 USV 集成和便携式安装，有效地实现水下管道检测、水下搜寻、水下工程设施检查等作业。该声呐已实现全国产化，并提供频率和工作深度定制型号。

1.8MHz 和 3MHz 双频设计，应用更加灵活
开放式鼻锥设计，带来更加优越的图像质量和覆盖范围
适于浅水、低能见度环境及低功耗应用
外形紧凑轻便，适用于小型 ROV/AUV 和对于空间或重量受限的平台

频率	1.8MHz	3MHz
水平波束角	0.6°	0.35°
水平开角	80°	50°
垂直开角	20°	15°
探测距离	25m	8m
距离分辨率	2.5mm
刷新频率（量程相关）	>10Hz
等效波束数	256
发射信号	CW或CHIRP，自动或手动选择
工作水深	300m（可定制4km水深）
工作航速	6kn，大于该航速对使用无影响，但可能会降低探测距离（设计指标）
工作盲区	≤0.1m
成像质量	目标与伪影的强度大于30dB（设计指标）
输入电压	18 ~ 40VDC
功耗	平均功率约10W，峰值功率小于30W
内置压力传感器	输出当前水压；测量范围：0~3MPa；精度：5%+10kPa；
内置温度传感器	测量设备内部温度；测量环境水温；精度：+/-2摄氏度；测量范围：0~85摄氏度；
外壳材质	铝合金
体积	120x 110x 34
空气/水中重量	660g/220g
