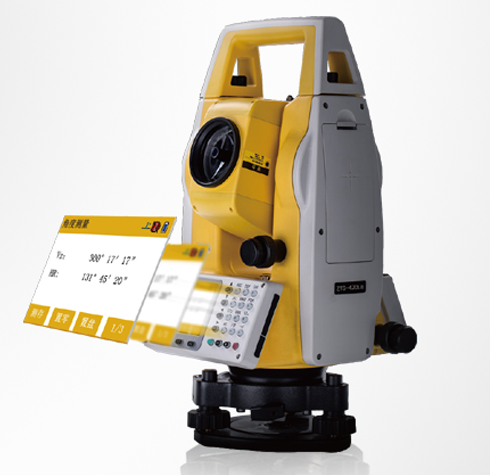

中海达ZTS-420R全站仪

中海达ZTS-420系列全站仪为中海达公司旗下的彩屏全站仪产品。

马上咨询

客服电话 18005184918

中海达ZTS-420R全站仪

2.8寸高亮彩色显示屏

光电一体式双轴补偿

600米免棱镜距离测量，精测0.8秒，跟踪0.4秒

标配RS232C/OTG U盘/SD卡/MicroUSB接口

智能联机检校软件

行业应用：

矿物普查勘探和采掘

修建铁路公路桥梁

农田水利城市规划与建设

战场准备港湾要塞机场基地以及军事工程建设

造船及航空工业等方面进行精密定位与安装

建筑物的三维坐标位置测定悬高测量铅垂度测定管线定位断面测量等

三角控制测量地形测量地籍和房产测量

产品说明

中海达ZTS-420系列全站仪为中海达公司旗下的彩屏全站仪产品此款产品采用绝。对编码测角技术光电一体式双轴补偿系统，利用STM32架构设计的兼容性和处理能力特点，使用2.8寸高亮彩色显示屏，对电路部分进行高集成设计，配合结构设计和全新提升的免棱镜测距技术，并且继承了品牌坚持的智能理念，为智能型全站仪添上色彩

技术参数

型号	ZTS-420R	ZTS-420L6	ZTS-420L8	ZTS-420L10
角度测量（HZV）
测角原理	绝.对编码
小读数	1″
测角精度	2″
望远镜
放大倍数	30X
视场角	1°30′
短视距	1.5m
十字丝	照明
补偿器
系统	光电一体式双轴补偿器
补偿范围	±3′
设置精度	1″
距离测量（IR）
测程单棱镜大气一般/好	2500m/3000m	4000m/5000m
使用反射片	800m	1000m
测距精度（精测/粗测/跟踪）	2mm+2ppm
测量时间（重复/跟踪）	1秒/0.5秒	0.8秒/0.4秒		0.8秒 /0.3秒
无棱镜测距（RL）
测程（使用反射率为90%的柯达白卡）	350m	600m	800m	1000m
测距精度	3mm+2ppm
测量时间	约1.5秒
通讯
内存数据容量	20000数据点/SD卡（标配8G OTG U盘）
接口	标准RS232串口/MicroUSB/U盘
无线通讯	蓝牙
数据格式	ASCII
操作
操作系统	中文实时操作系统
显示屏	2.8寸240*320像素高亮彩色显示屏
键盘	双面数字蓝色背光硅胶按键
激光对点器
类型	激光对点，4级亮度调节（光学对点器可配）
精度	1mm（仪器高1.5米）
环境条件
工作温度范围	-20-50
存储温度范围	-40-70
温度气压输入	自动传感
防水防尘（依据标准：IEC60529）	IP55
电源供应
电池类型	高能锂电
电压/容量	7.4V 3000mAh
工作时间使用ZBA-400	8小时(新电池2530秒测量一次) 16小时连续测角模式
测量次数	约12000次
