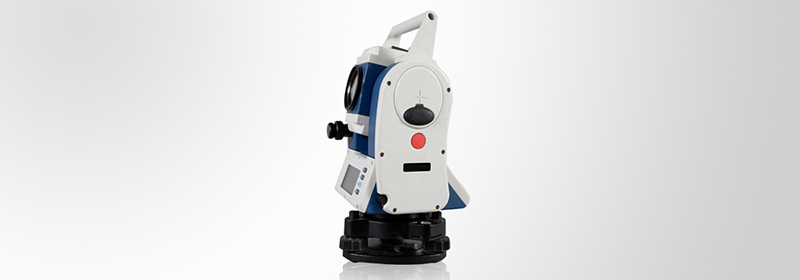

中海达-海星达ATS-320M小型化全站仪

中海达-海星达ATS-320M小型化全站仪使用全新的长测程测距结构光电一体式双轴补偿系统，以及集高精度的光学系统高稳定性的机械结构和高集成的电路设计于一身的精密测距系统

马上咨询

客服电话 18005184918

中海达-海星达ATS-320M全站仪

小型化设计

采用STM32主板架构

免棱镜350M

光电一体式单轴补偿器

快捷测量按键一键触发

智能联机检测

标配RS232U盘MiniUSB通讯接口进行数据的上传下载

大容量高能锂电池，长工作时间

激光上对中无需拆卸提拔设计

IP66的防尘防水等级

行业应用：

矿物普查勘探和采掘

修建铁路公路桥梁

农田水利城市规划与建设

战场准备港湾要塞机场基地以及军事工程建设

造船及航空工业等方面进行精密定位与安装

建筑物的三维坐标位置测定悬高测量铅垂度测定管线定位断面测量等

三角控制测量地形测量地籍和房产测量

产品说明

中海达-海星达ATS-320M小型化免棱镜全站仪采用小型化机身，使用全新的长测程测距结构光电一体式双轴补偿系统，以及集高精度的光学系统高稳定性的机械结构和高集成的电路设计于一身的精密测距系统，大幅度提高了测距速度与距离，并突破性的采用了STM32架构设计和高等级防尘防水结构，在保证仪器精度和稳定性的同时，全新提升仪器的整体性能和处理速度

技术参数

型号	ATS-320M	ATS-320M6	ATS-320M8
角度测量(HzV)
测角原理	绝.对编码
小读数	1″/5″/10″(可选)
测角标准	2″
望远镜
放大倍数	30X
视场角	1°30′
短视距	1.2m
成像	正像
补偿器
系统	光电一体式单轴补偿器	光电一体式双轴补偿器
补偿范围	±3′
设置精度	1″
距离测量(IR)
测程单棱镜大气一般/好	4000m/5000m
使用反射片	1000m
测距精度	2mm+2ppm
测量时间(精测/跟踪)	0.8秒/0.3秒
无棱镜测距(RL)
测程(使用反射率为90%的柯达白卡)	350m	600m	800m
测距精度	3mm+2ppm
测量时间	1.5秒
通讯
内存数据容量	20000数据点(标配8G U盘)
通讯端口	标配RS232串口Mini-USB口U盘口和蓝牙（选配）
数据格式	ASCII
操作
操作系统	实时操作系统
显示屏	*2.8英寸19296高亮LED显示屏，亮度3级可调**
键盘	双面数字蓝色背光水晶键盘
激光对点器
类型	激光对点,4级亮度调节(光学对点器可选配)
精度	1mm(仪器高1.5m)
环境条件
工作温度范围	-20—+50
存储温度范围	-25—+70
防尘防水（依据标准：IEC60529）	IP66
电源供应
电池类型	BT30高能锂电
电压/容量	7.4V 3400mAh
工作时间	16小时(新电池25时30秒测量一次) 24小时连续测角模式
测量次数	约12000次
机身
尺寸	300mmx150mmx150mm（长x宽x高）
重量	3.7kg（不带电池）
