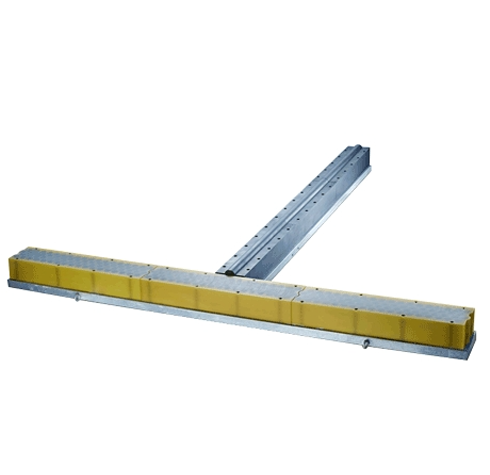

HydroSweep MD/50多波束回声探测仪

其可获得大于7,000 m的水深数据和可用于海底地质分类的侧扫和后散射数据。

马上咨询

客服电话 18005184918

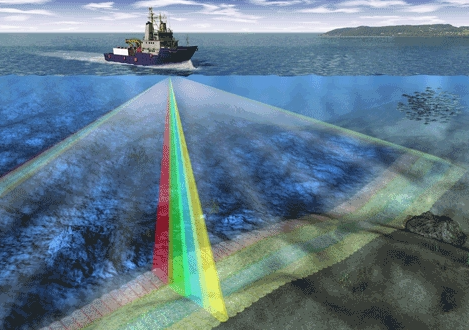

HydroSweep MD/50 是具有高分辨率的多波束回声探测仪，在声呐频率52 kHz 到 62 kHz范围内，是对中等深度水域和浅海深度水域进行海底测绘的理想仪器。通过此设备，除了获得在5 m 到 2000 m以上的水深数据，还可以获得侧扫和后散射数据。

HydroSweep MD/30 是一款频率范围在24KHz-30KHz适用于中深水海底地貌测量的高分辨率的多波束回声探测设备。其可获得大于7,000 m的水深数据和可用于海底地质分类的侧扫和后散射数据。

HydroSweep DS 是一款深水多波束系统，通过使用14 kHz ~16 kHz声呐频率，可用于全海深深海海底测绘。通过此设备，除了可以获得从大约10m到11000m以上的水深数据还可以获得用于底质分类的后散射数据和侧扫数据。

型号	HdyroSweep MD/50	HdyroSweep MD/30	HdyroSweep DS
测深范围	5~2000m	5~7000m	10~11000m
工作频率	52～62kHz，Chirp	24 ~ 30 kHz，Chirp	14 ~ 16 kHz，Chirp
测深分辨率	沿航迹0.5°或 1°，垂直航迹0.75°或1.5°	沿航迹1°或1.5°，垂直航迹 1°，1.5°或 3°	沿航迹 0.5°, 1°或 2° 垂直航迹 1°或 2°
量程分辨率	6 cm	6 cm	6 cm
精度	0°~ 45°范围内[0.4 m, 0.25%测深]，45°~ 60°范围内[0.4 m, 0.35%测深]， 60°~ 70°范围内[0.4 m, 0.65%测深]		在0°~ 45°范围为[0.5 m, 0.2% 测深]，45°~ 60°范围为[0.5 m, 0.3% 测深]，60°~ 70°范围为[0.5 m, 0.6%测深]
Ping率	4Ping多Ping技术，Ping率40Hz	3波束多ping 发射，30 Hz 发射率	2波束多ping发射10 Hz 发射率
水柱记录	垂直分辨率为6 cm，适用于高达320 个波束
波束数	通过高阶波束形成算法，每次发射获得960个水深点，每次发射获得 320 个波束反馈
测深，侧扫和后散射数据	每个发射获得10,000 个数据
