海鹰MPSB-100相控参量阵型浅地层剖面仪

该仪器通过发射范 围为85kHz 至115kHz 的高频声学信号，接收介质的响 应，从而获取水底浅层结构的信息。凭借相控参量阵原 理，该设备拥有换能器体积小、分辨率高、灵敏度高和 快速成像的特点，适用于水下底部浅地层结构勘探、目 标埋设检测等领域。

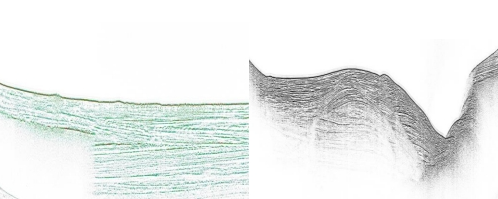

浅地层扫描

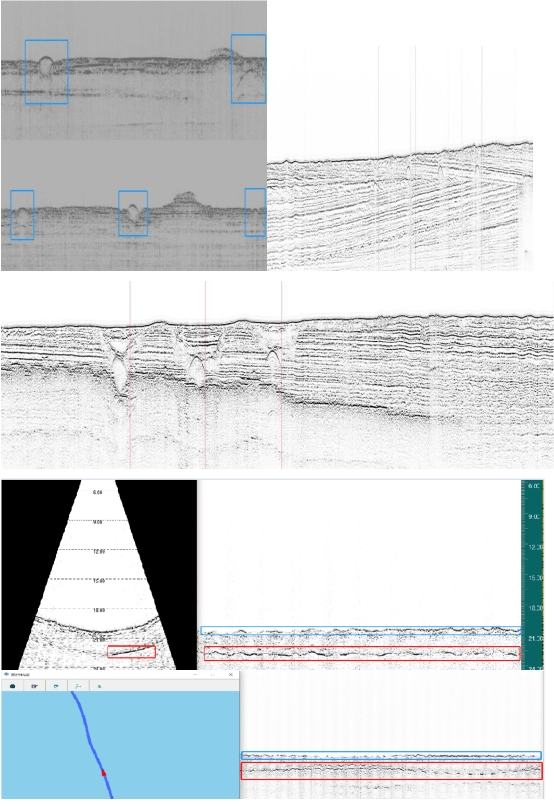

海底缆线、管线目标探测

• 获取近岸海洋底部浅地层构造

• 探测近岸海底浅埋目标的情况

技术参数

原频频率：85~115 kHz

差频频率：5 ~20 kHz

脉冲长度：0.05 – 1 ms

原频声源级 (100 kHz)：>238 dB/uPa @ 1m

差频声源级：>194dB/uPa @ 10KHz, >199 dB/uPa @ 20KHz

接收机：低频/高频/谐频接收选配

采集情况：128Ksps@24位

动态范围：>110 dB

发射频次：高到40次/秒（由深度决定）

距离分辨率：<0.04 m

穿透能力：多到40m（底质为软泥底）

作用距离：<400 m（特指水深测距范围）

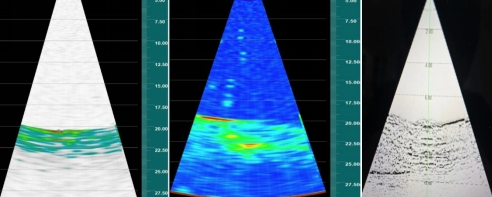

相控发射：提供可选的发射相控角度，覆盖范围<±25°

姿态补偿：提供Roll和Heave的矫正和补偿

外部接口：GPS，姿态传感器，内外触发口

通讯：外接网口通讯，PC端工作控制

供电及功耗：<350W,220VAC
