SeaBat T50-R得益于T系列从底层硬件展开的新一代可扩展性设计，搭配紧凑型的机架安装声呐处理器（RSP），SeaBat T50-R为您带来优越的测量数据，且简单易用，可有效减轻数据处理负担。
SeaBat T50-R完整支持190至420kHz的工作频率灵活变换，可以在严酷的测量环境下提升扫宽表现，节省测量耗时成本。
机架式处理器搭载了选配的集成惯性导航系统，可以得到准确的时钟同步和姿态稳定。
SeaBat T50-R适合测绘船只的快速安装，带来更小的占用空间及优化接口配置。

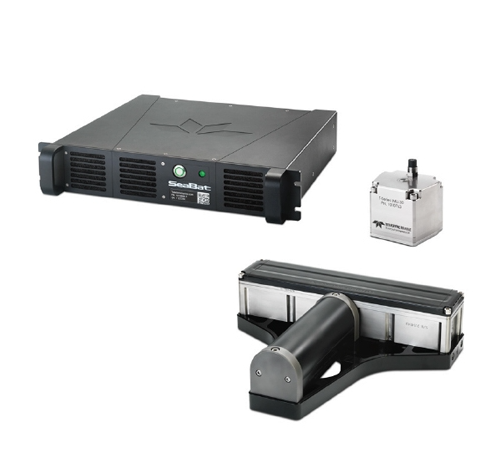

SeaBat T50-R标准配置
机架式声呐处理器 (RSP)
• 简化线缆连接——更快的安装
• 选配集成INS系统——准确的时钟同步及姿态稳定
• 25m标准线缆
• 标准19英寸2U 机架
SeaBat T50声呐探头组合
• 190-420kHz宽带声呐阵列
• 轻型声呐支架
• 坚固的钛合金外壳
• 水中重量低于8kg
长量程选项
• 可选 TC2187 长量程发射阵，能获得1000m 量程性能和优异的1.5° 高分辨率带宽。
• 浅水测量中，TC2187发射阵能提高浅水分辨率至0.5°*0.5°。
技术参数
| 输入电压 | 100-230VAC 50/60Hz | |||
| 换能器电缆长度 | 25m（标准长度），可选：10m, 50m或100m | |||
| 温度（操作/存储） | 机架式声呐处理器：-5°C ~ +45°C/ -20°C~ +70°C | |||
| 尺寸（高X宽X深mm） | 重量（空气/水） | |||
| T50接收阵（EM7218） | 102*460*90.7 | 8.2/3.9 kg | ||
| T50发射阵（TC2181） | 86.6*93.1*280 | 5.4/3.4 kg | ||
| T50发射阵（TC2187） | 86.6*93.1*500 | 9.8/6.8 kg | ||
| 机架式安装声呐处理器 *标准19英寸安装支架 | 88（2U）*478*462 | 12.3-13.8 kg | ||
| Teledyne 20/30型IMU | 123*118*95.6 | 3.0/1.6 kg | ||
| 长量程发射阵（TC2187） | 标准发射阵（TC2181） | |||
| T50声学性能 | 400kHz | 150kHz | 400kHz | 200kHz |
| 垂直航迹波束角度 | 0.5° | 1.5° | 0.5° | 1° |
| 平行航迹波束角度 | 0.5° | 1.5° | 1° | 2° |
| 波束数量 | 10-1024 | |||
| 扫宽 | 等距模式10°-150°，等角模式10°-165° | |||
| 典型作业水深（CW） | 300米 | 675 米 | 0.5-150米 | 0.5-375米 |
| 作业水深（CW） | 350 米 | 850 米 | 250米 | 550米 |
| 典型作业水深（FM） | 350 米 | 800米 | 0.5-180米 | 0.5-450米 |
| 作业水深（FM） | 425米 | 1000米 | 300米 | 575米 |
| Ping率（受量程限制） | 可达50ping/s | |||
| 脉冲长度（CW） | 15 – 300µs | |||
| 脉冲长度（FM） | 300µs – 10ms | |||
| 测深分辨率 | 6mm | |||
| 耐压水深（声呐探头） | 50米 | |||
| 横摇/纵摇 | 艏向 | 涌浪 | 真实涌浪 | |
| Teledyne 20型惯导 | 0.02° | 0.015° | 5cm/5% | 2cm/2% |
| Teledyne 30型惯导 | 0.01° | 0.010° | 5cm/5% | 2cm/2% |
