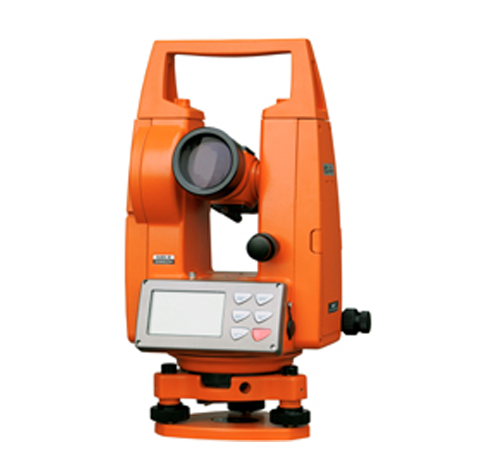

■ 短视距0.5m,便于狭小空间测量
■ 利用绝 对编码测角,精度高,稳定
■ 屏幕时钟显示
■ 使用LED灯作为自准直的照明,自准直距离达到50米
■ 自准直十字分划线照明用绿色LED灯操作更舒适,可在
■ 操作键控制照明开关,使用更便捷
■ 采用在线可编程技术,软件升级更加方便、快捷
■ 双向通讯功能,用户可在PC机中编程直接控制
产品说明
自准直电子经纬仪主要用于工业、计量等部门的自准直测量,也可以用于建筑施工等方面的专业测量。
自准直经纬仪的应用:
自准直电子经纬仪主要应用在精密机械设备装调和检测中。如机床导轨直线度检测、精密平面度的检测。精密机械基准平面位置变化(平面旋转)的检测等。下面就以基准平面校正为例介绍自准直电子经纬仪测量
l 将自准直电子经纬仪整平对中;
l 调节望远镜目镜使视距板分划清晰;
l 调节望远镜调焦镜筒,将望远镜调焦到无穷远位置;
l 夜间观测时可长按角斜键视距板LED灯亮照亮视距板;
l 把反射镜安放在被测目标位置,大致垂直于望远镜视轴;
l 精细调节被测目标位置,使分划板十字线和视距板十字线重合,读码盘读数;
l 倒镜,通过经纬仪微动螺旋使两个十字线重合,读码盘读数;
l 连续观测四个测回。计算一测回方向中误差不得大于2″;
l 如大于差,在精细调节被测目标;反复调节,直到满足要求为止。
自准直电子经纬仪主要应用在精密机械设备装调和检测中。如机床导轨直线度检测、精密平面度的检测。精密机械基准平面位置变化(平面旋转)的检测等。下面就以基准平面校正为例介绍自准直电子经纬仪测量
l 将自准直电子经纬仪整平对中;
l 调节望远镜目镜使视距板分划清晰;
l 调节望远镜调焦镜筒,将望远镜调焦到无穷远位置;
l 夜间观测时可长按角斜键视距板LED灯亮照亮视距板;
l 把反射镜安放在被测目标位置,大致垂直于望远镜视轴;
l 精细调节被测目标位置,使分划板十字线和视距板十字线重合,读码盘读数;
l 倒镜,通过经纬仪微动螺旋使两个十字线重合,读码盘读数;
l 连续观测四个测回。计算一测回方向中误差不得大于2″;
l 如大于差,在精细调节被测目标;反复调节,直到满足要求为止。
技术参数
型号 | DJD2Z-C | DJD2Z-CL | ||
望远镜 | 镜筒长度 | 155mm | ||
通光孔径 | 45mm | |||
放大倍率 | 30x | |||
成像 | 正像 | |||
视场角 | 1°30' | |||
鉴别率 | 2.5" | |||
视距 | 0.5m | |||
乘常数 | 100 | |||
加常数 | 0 | |||
电子测角 | 测量方式 | 绝 对编码 | ||
显示器 | 双面LCD液晶 | |||
读数 | 1"/5"/10" | |||
精度 | 2" | |||
度盘直径 | 71mm | |||
照明 | 液晶显示屏 | 有 | ||
光学分划板 | 有 | |||
激光指向器 | 波长 | 635mm | ||
功率 | 5mw | |||
数据接口 | EDM通讯接口 | 有 | ||
数据传输接口 | RS232C | |||
补偿器 | 传感器 | 垂直角补偿 | ||
补偿范围 | ±3' | |||
读数 | 1" | |||
对点器 | 放大倍率 | 3x | ||
视场角 | 5° | |||
调焦范围 | 0.5m~∞ | |||
水准器 | 长水准器 | 30"/2mm | ||
圆水准器 | 8'/2mm | |||
电源 | 电池类型 | 锂电可充电电池 | ||
电池容量 | 7.2V 2500mAh | |||
工作时间 | 20h | |||
仪器规格 | 语言显示 | 中文 | ||
仪器高 | 179.5mm | |||
尺寸 | 144mmx175mmx324mm | |||
仪器重量 | 4.8kg |
标配选件
博飞DJD2Z系列自准直电子经纬仪可选配:经纬仪三脚架
