中海达D100多旋翼智能航测系统

中海达D100多旋翼智能航测系统

为智能化测量而生

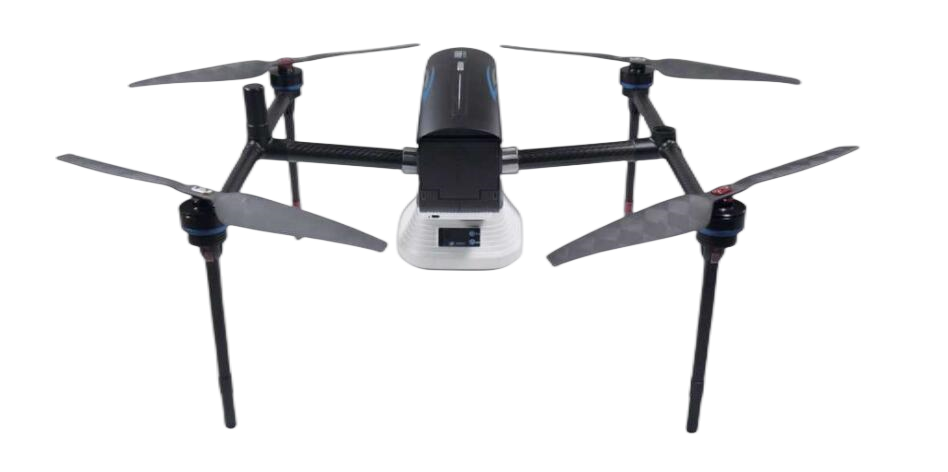

D100多旋翼倾斜摄影系统

中海达集团全新推出专注于测绘行业的航测解决方案。多旋翼平台采用一体化免拆装折叠式设计,配备高精度差分模块,搭载模块化快拆式五镜头倾斜相机X8,标配便携式运输箱,可实现1:500高精度测绘项目作业。

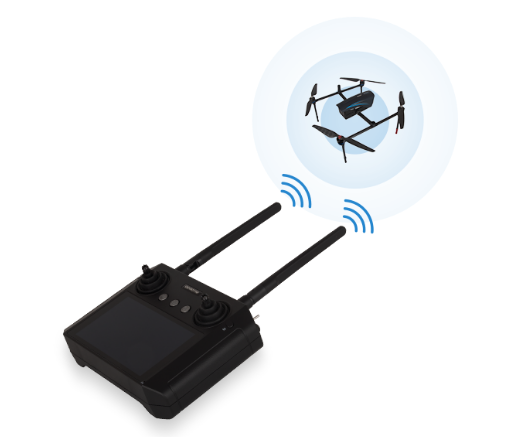

地面控制系统

单兵作业

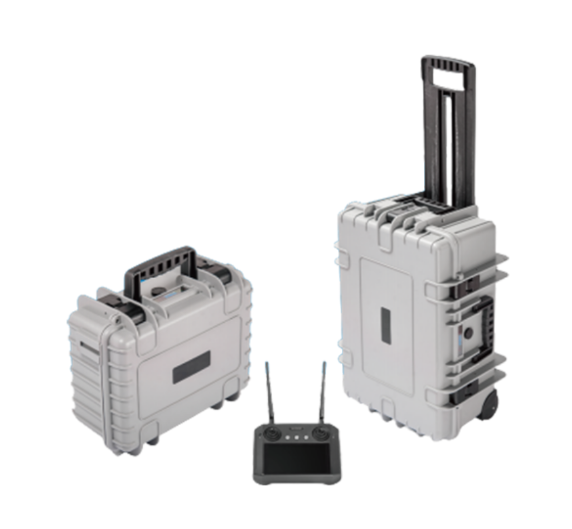

裸机重量1.8kg,收展只需3min,可装入62CM×44CM×2TCM三防手提包运输航空箱,运输携带方便。

自主作业

具备全自主起降能力,配备高精度定位辅助、光流相机辅助定位、雷达毫米波、精准仿地飞行等功能,同时标配图传遥控器实时观测飞行状态。

可云迹结算，支持免基站采集

提供高精度动态轨迹结算服务，可生成与之匹配的虚拟基站数据，进行卫星惯导融合定位结算。

一键式作业

支持规划测区和航线参数输入、工程任务航测方案制定，可智能化一键生成航测航线，一键起飞，一键解算。

功能优势

1.可靠·长航时·效率高

空载悬停时间65min,单日飞行作业面积高于10km;

集成激光、光流感知模块,复杂环境下提供更高的保障,关键模块均采取多路冗余设计。

2.高精度、免像控成图

全新高精度差分PPK/RTK模块,拥有更强大的

抗磁干扰能力与精准定位能力,提供实时厘米级定位数据;具备免像控成图能力,大幅提升外业工作效率。

3.专业载荷

模块化云台快拆卡扣设计;配备双轴磁编码增稳云台,

实现大幅度无损防抖和高稳定性拍摄姿态,提供高质量清晰影像;基于CAN通讯协议,实现镜头参数的远程设置。

4.断点续航,仿地飞行功能

支持多种条件的断点续航,显著提高飞行作业效率和

成果可靠性;基于智能识别算法实现精准跟随地形飞行，保障影像分辨率一致性。

5.ANAO云服务

飞行保密数据私有化存储、飞行数据文件同步备份、飞机维保记录跟踪监测。

6.智能航线规划

全自动规划生成航线,可自主编辑航线,提供多种特殊航线规划模式(带状航线、仿地飞行、井字航线等),支持KML文件导入。

7.主动避障功能

配备毫米波雷达避障模块,自动检测周边障碍物,保障正常飞行。

8.智能电池,自主监护管理

通过数据通讯链路进行自动控制,自主实现电池动态充放电、电压负载均衡,减缓电池极板劣化,延长延迟寿命。

 应用场景

实景三维、智慧交通、地形测绘、房地一体

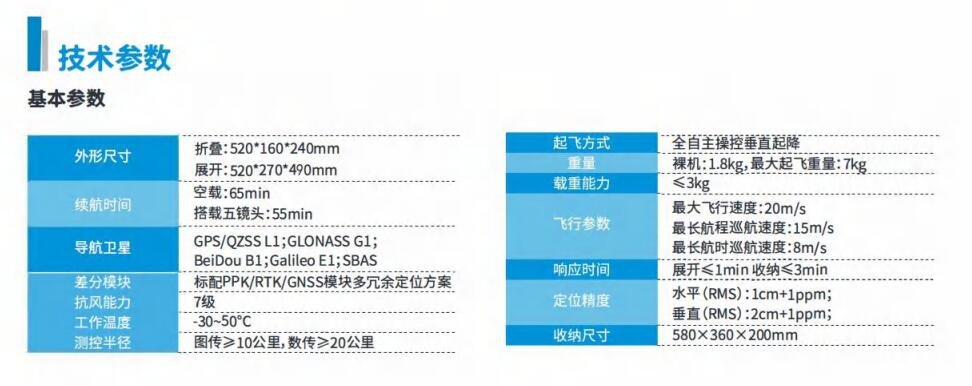

技术参数
