R2SONIC 2022宽带高分辨率多波束测深系统

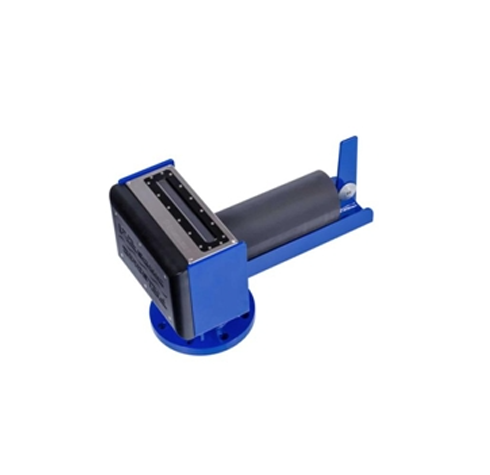

Sonic 2022 是一个紧凑的宽带浅水多波束测深系统，可以满足多种测绘的应用要求。与具有更高分辨率的 Sonic 2024 系统一样,Sonic 2022也提供了 200~400kHz 范围内以 10kHz 为步长的实时在线选择的 21 个工作频率，并且可选配 700kHz，使整套系统在分辨率和量程之间进行灵活选择，以控制来自其他声学系统的干扰。在工作频率可选的同时, Sonic 2022 的条带覆盖宽度也可以选择，范围从 10°到 160°，整个条带扇区还可以实时旋转，以适合特殊测量如码头壁测量的需要。改变工作频率和条带宽度都可以在调查过程中通过拖动鼠标实时实现。整个声呐系统是系统包括三个主要部分：一个紧凑轻便的发射阵、一个接收阵和一个小巧的干端声呐接口模块（SIM）。第三方的辅助传感器数据接入到声呐接口模块中。声呐数据按 GPS 时间标记。

设备特点:

• 小型便携结构
• 聚焦波束可达1° x1°
• 宽带200-400kHz 和700kHz
• 覆盖角度可调从10° 到 160°
• 条带扇区可旋转
• 系统量程 0.5-500m
• 嵌入式处理和控制单元
• 重量轻，体积小，功耗低

技术参数：

• 频率：170kHz-400kHz & 700kHz (选配)
• 波束宽度, 垂直航迹：0.9°
• 波束宽度, 沿着航迹：0.9°
• 波束数量：1024
• 覆盖宽度：10°-160°
• 大量程：400m+
• 脉冲长度：15µs-1000µs
• 脉冲类型：整形CW波
• 发射速率：高 60 Hz
• 耐压深度：100米，4000m可选
• 操作温度：-10°C to 50°C
• 存储温度：-30°C to 55°C
