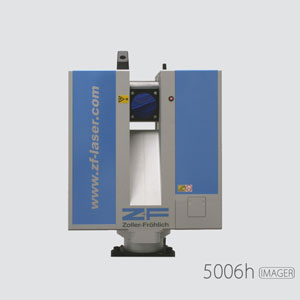

Z+F 5006h三维激光扫描仪

在工厂数字规划、工业设计、建筑、古迹保护、城市三维模拟与建模方面，3D激光扫描测量系统Z+F IMAGER 5006h大有用途。

技术参数

扫描系统

测程：79m

测程：0.4m

分辨率：0.1mm

数据获取速率：1016727点/秒

线性误差（50米处）：1mm

10米处的误差（均方根误差）

反射率10%时（黑色）： 1.2 mm

反射率20%时（暗灰色）：0.7 mm

反射率100时（白色）：0.4mm

25米处的误差（均方根误差）

反射率10%时（黑色）：2.6 mm

反射率20%时（暗灰色）：1.5 mm

反射率100时（白色）：0.7 mm

50米处的误差（均方根误差）

反射率10%时（黑色）：6.8 mm

反射率20%时（暗灰色）：3.5 mm

反射率100时（白色）：1.8 mm

温度引起的误差：可忽略

光学部分

激光：可见光

光束发散度：0.22毫弧度

光束直径（1米处）：3mm

激光等级：3R (ISO EN 60825-1)

偏转单元

垂直系统：可旋转式平面镜

水平系统：机械绕垂直轴旋转

垂直/水平视野：310°/ 360°

垂直/水平分辨率：0.0018°

垂直/水平精度：0.007°

扫描速度：50转/秒

全周扫描速度：25转/秒

分辨率

其他

双轴补偿器

分辨率：1/1000°

精度：1/500°

数据接口：以太网 / WLAN

数据存储：60G固态硬盘

通信接口：以太网/ USB 2.0

综合操作面板

显示器：4行

键盘：6个按钮

电源

输入电压：24V DC(扫描系统)

90-260V AC(供电单元)

功耗：65W

工作时长

内置电池：2.5小时

外接电源（TRAPP-15-24）：4小时

环境要求

工作温度：-10℃-45℃

存储温度：-20℃-50℃

湿度：无冷凝

反射率：无反射

光线条件：强烈日光下或黑暗中均可操作

尺寸和重量

扫描主机(长×宽×高)/重量：286 mm x 190 mm x 372 mm/14kg

底部水平轴：242mm

三脚架

高度: 约80cm-140cm

直径: 约120cm
*本公司产品技术参数及配置如有变更，恕不另行通知。
