拓普康GLS-2200三维激光扫描仪

GLS-2200 三维激光扫描仪

拓普康GLS-2200是一款高精度、优效率、智能化的三维激光扫描仪。其较长的测距范围和较高的扫描精度，在工程项目的各个阶段都能发挥巨大的作用，可以显著提高工作效率，提升工作质量。

适合多种应用场景的全能型 三维激光扫描仪

▪ 500 米扫描半径，覆盖更广

▪ 150 米处 1mm，扫描精度更高

▪支持 360°棱镜，定向距离可达 200 米

▪内置高清 HDR 相机（广角 + 长焦双相机）

▪机载软件支持测站后视、后方交会等多种拼接方式

▪支持远程无线操控（获得国家工信部认证）

▪ Magnet Collage 海量数据整合处理平台

优效的拼接方式

支持 360°棱镜扫描技术

无需旋转棱镜，即可从各个角度扫描棱镜，

减少人员投入。

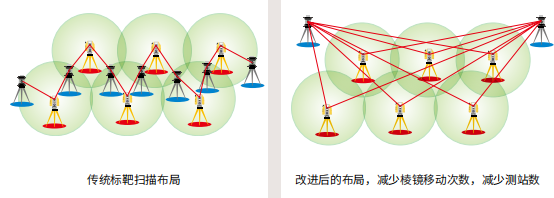

长距离标靶扫描

200 米的定向距离搭配测站后视或者后方交会

的测量方法可以大大减少标靶的移动次数。

高质量的点云

▪ 表面精度 1mm （σ）, 更适合 QA/QC 检测

 （使用 Magnet Collage 处理）

▪ 道路模式更适合摊铺，道路施工等场景

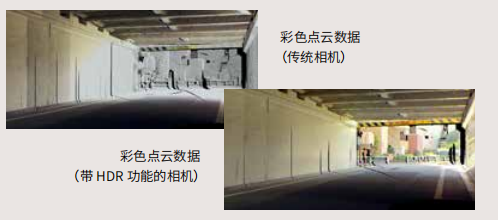

▪ 相机新增 HDR 功能，可以更清晰的获取明暗变化明

显的位置的色彩信息

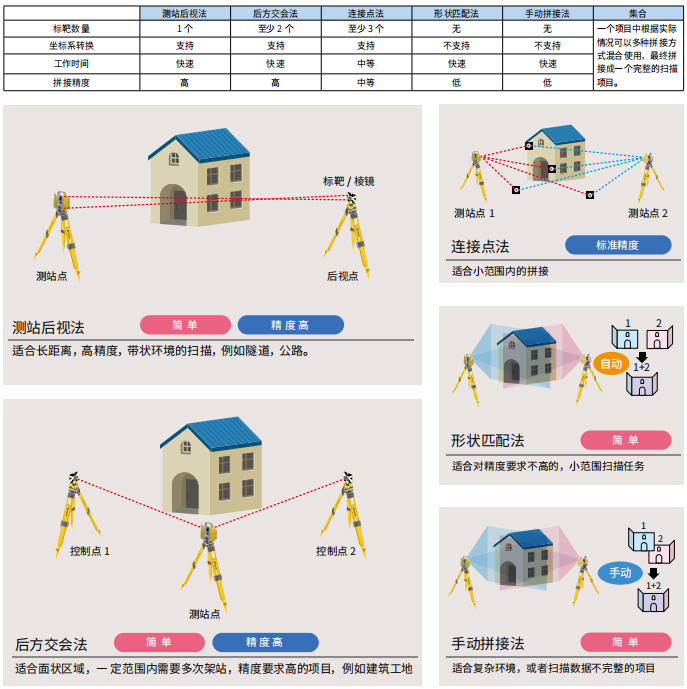

支持多种拼接方式

Magnet Collage  强大的一站式点云处理平台

Magnet Collage 为拓普康海量数据采集产品提供一套“一 站式”的数据整合解决方案。全部的点云及影像可在同一 套强大且简单的软件应用中被处理、整合与分析。

整合、处理和拼接、可视化、分析和转换

应用方向

• 施工质量检测（QA/QC）

GLS-2200 三维激光扫描仪搭配 Verity 质量检测软件，为复杂 建筑的质量检查，提供了优效的检测方案。

• BIM（建筑信息模型）

BIM 应用方向包括 ：施工前的地形扫描、施工过程中的质量检 测、施工结束后的竣工验收。用户可以利用 3D 点云数据来帮 助设计，并根据点云数据进行未来的维护和翻新。

• 已投产项目的结构检查

针对已建成项目的检查维护是非常重要的工作。现实中的建筑 和设施经过多年的改造，与原始设计图纸有很大差别，三维激光扫描技术可以准确的获取建筑的现状数据，为工厂改扩建， 设备的增减，设备位置的变更，提供准确的现实数据。

• 平整度， 垂直度检测

平整度检测是施工过程中重要的工作环节。GLS-2200 搭 配 Rithm 平整度检测软件可以快速检测出地面的平整度。同时非常 适合道路或斜坡表面检测。墙体的垂直度也可以做到精准的检测。

• 基础设施检查

日常需要检测的基础设施多种多样，传统的采集方式单一，很难获取到详细的基础数据，Topcon 三维激光扫描技术可以轻松的获取所需的空间数据，为检查工作提供精准的参考数据。

• 隧道横截面

三维激光扫描技术可以获取海量的隧道点云，再根据隧道参数， 针对每一个断面做精准的欠挖检测，相较于传统方式，数据 更精准，细节更详尽，工作效率更高。

• 遗产 / 和考古结构

目前有大量古代建筑，遗址年久失修。传统的方式只能记录主体 结构的整体尺寸，细节无法记录。如果需要详细记录需要考古人 员攀爬到建筑的表面进行测量，这样很可能对文物造成损害，三 维激光扫描技术可以在安/全的距离，通过非接触式测量的方式获 取文物的精准三维信息。提高工作效率，保证人员安/全，保证文物安/全。

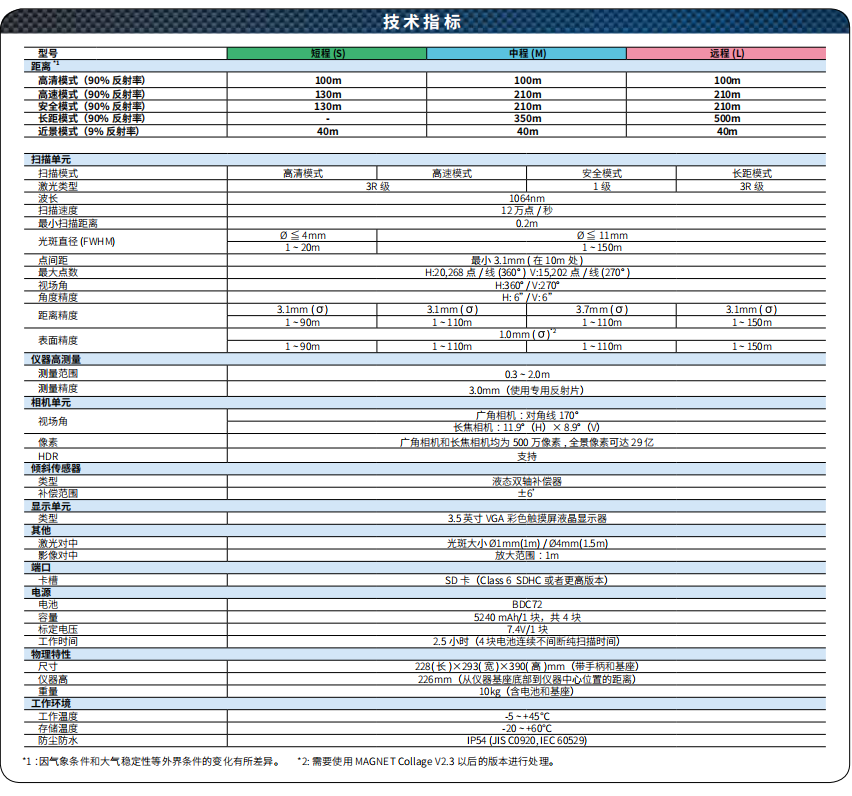

技术参数
