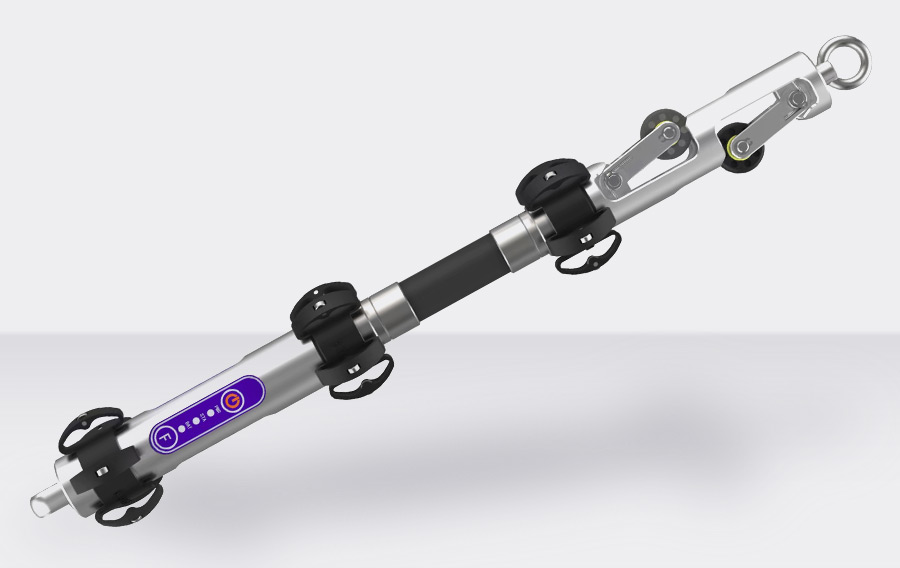

DT-GXY-300mini小口径管道惯性测量仪

产品简介：

对于小口径管道惯性测量，由于管道内径与敷设曲率半径都相对较小，这对仪器的直径与长度都有着苛刻的要求，DT-GXY-300mini不畏挑战，极限压缩结构尺寸，实现了双截棍设计，且单节长度不大于185mm，可覆盖DN40规格的PE管，以更小的尺寸与更广的管径覆盖开启燃气、电力、水务、通讯等行业小口径管道惯性测量新篇章。

产品特性;

更小：直径小至28mm，可测DN40(内径32mm)PE管；

更短：单节刚体长度短至185mm，且只有两节；

更柔：采用植筋橡胶软管连接，可测更小曲率的管道；

易安装：采用快拆式结构设计，更换支架简单快捷；

易通过：小巧的机身搭配弹性支撑支架，通过顺畅；

易操作：保留丰富的人机接口，操作快捷方便。

技术参数

仪器型号	DT-GXY-300mini
量程	0-350米
测量精度*	水平：±(0.30+0.25%D) 高程：±(0.20+0.15%D)
测量精度*	* 1)D=L-100m;L为管道长度，L≤100m时，D=0； 2)以上为成果精度，由不少于6条符合“平面离散度≤0.2%且高程离散度≤0.1%”的实测轨迹拟合得到。
适应管径*	32-62mm
适应管径*	* 1)以上尺寸指管道内径，主要适配DN40，DN50，DN63，DN75规格的PE管及同等内径的钢管，特殊管道需定制支架； 2)实际测量时，焊缝处焊边内卷高度与管道曲率会影响仪器通过性；
续航时间	＞10小时
存储容量	2Gb（连续存储时长>6小时）
数据接口	Type C型USB2.0
主机尺寸	柱体直径：28mm 展开长度：415mm
主机重量	约490g
防护等级	IP68
环境温度	操作温度：-20～60℃；储存温度：-20～60℃
