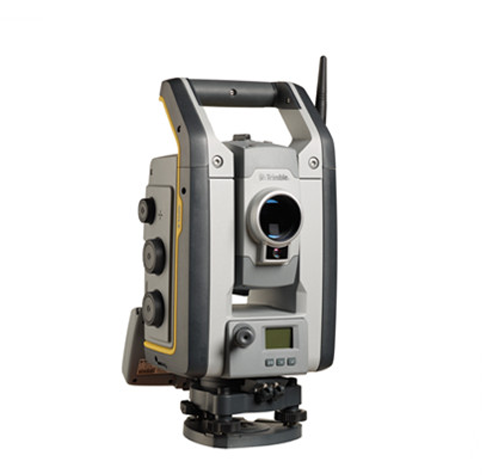

天宝S7全站仪

颇具生产效率的全站仪

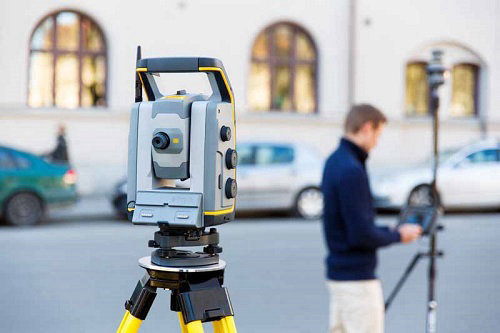

Trimble^® S7全站仪将扫描成像和测绘组合到一套解决方案中现在，您在作业工地只需要一台仪器，便可捕获所有数据通过Trimble S7Trimble Access™外业软件和Trimble Business Center内业软件，创建3D模型高精度可视工地文档点云，还有更多

Trimble S7是优效的测绘系统，您可以用它应对任何情形，并提高外业生产率SureScan™Trimble VISION™FineLock™和DRPlus技术以及很多其它功能组合在一起，意味着您将能比以往更快地采集更准确的数据

集成3D扫描

Trimble SureScan技术节省了外业和内业的工作时间现在，您每天都可以灵活地进行功能丰富的扫描优效捕获您需要的信息，以创建数字地形模型(DTM)，执行体积计算，进行比传统测量方法更快的地形测量SureScan技术通过聚焦于要采集的恰当点，而不是更多的点，使您更快地采集和处理数据

改进的Trimble VISION技术

有了Trimble VISION技术，您可以借助控制器的实时视频影像指导测量，并且从捕获的影像中创建多种类型的交付成果您只需要点击一下，便可自由的捕获棱镜或免棱镜测量数据，简单有效在外业，快速记录工地数据并直接把注释添加到图片上，确保您决不会错过关键信息回到内业，您可以为测量目的而使用Trimble VISION数据，您也可以为提交更清晰的交付成果而处理360度全景影像和高动态范围(HDR)影像

Trimble DR Plus的优秀精度

测距技术无需棱镜便可提供扩展范围的直接反射(Direct Reflex™)测量现在，您可以用较少的仪器安置次数测量更远的距离，并且增强了扫描的性能效果与流畅静默的MagDrive™伺服技术结合，为快速测量创建了较强的能力，而不会影响精度

锁定目标点

借助Trimble SurePoint™，可以减少瞄准误差，避免代价高昂的重测，并使您对测量结果放心Trimble S7全站仪始终照准目标，可使因刮风操作下沉等因素引起的不必要的仪器移动自动得到纠正，确保每一次操作都能准确地瞄准和测量凭借MultiTrack™技术和目标ID功能，测量员可以选择被动或主动目标类型，以较好地适应作业现场条件，放心地寻找和锁定正确的目标

管理资产

借助Trimble Locate2Protect技术，您在任何时候都知道您的全站仪是在哪里您可以看到任何给定时间内您的仪器所在的位置如果仪器离开了作业现场或者经历了意外撞击或被滥用，您会收到报警

Trimble InSphere™ Equipment Manager允许您查看设备使用情况并且实时更新固件软件和维修要求借助Trimble Locate2Protect和InSpher Equipment Manager，您可以轻松地知晓您的设备是否很新以及它应当在什么地方

强大的外业和内业软件

您可以从安装了性能丰富直观的Trimble Access外业软件的多款天宝控制器中选择您需要的一款简化顺畅的工作流程(例如：道路公用设施和管道)能够引导测量员完成多种类型的常规项目，使他们心无旁骛地快速完成任务您还可以定制Trimble Access工作流程，以满足您的不同需要

回到办公室，可信赖的Trimble Business Center软件能够帮助您在一套软件解决方案中检查处理和平差您的光学数据和GNSS数据

产品说明

更具生产效率的全站仪 Trimble® S7全站仪将扫描成像和测绘组合到一套解决方案中现在，您在作业工地只需要一台仪器，便可捕获所有数据通过Trimble S7Trimble Access™外业软件和Trimble Business Center内业软件，创建3D模型高精度可视工地文档点云，还有更多

技术参数

性能

角度测量

传感器类型................................................................带对径读数的绝.对编码器

精度(基于DIN 18723的标准偏差).......1" (0.3 mgon)2" (0.6 mgon)3" (1.0 mgon) 或 5" (1.5 mgon)

显示(小读数至) .................................................................0.1”(0.01 mgon)

自动水准补偿器

  类型..................................................................................双轴置中

  精度..........................................................................0.5”(0.15 mgon)

  范围.......................................................................±5.4’(±100 mgon)

距离测量

精度(ISO)

  棱镜模式

    标准¹...........................................................................1 mm + 2 ppm

精度(RMSE)

  棱镜模式

    标准............................................................................2 mm + 2 ppm

    跟踪............................................................................4 mm + 2 ppm

  DR模式

    标准............................................................................2 mm + 2 ppm

    跟踪............................................................................4 mm + 2 ppm

    扩展测程.......................................................................10 mm + 2 ppm

测量时间

棱镜模式

  标准.....................................................................................1.2秒

  跟踪.....................................................................................0.4秒

DR模式

  标准.....................................................................................1-5秒

  跟踪.....................................................................................0.4秒

测程

棱镜模式^{5, 6}

  单棱镜.................................................................................2,500米

  单棱镜长测程模式.............................................................5,500米(长测程)

  短可能测程.............................................................................0.2米

DR模式

  反射箔片(20毫米)......................................................................1,000米

  短可能测程..............................................................................1米

DR扩展测程模式

  白色卡(90%反射)³......................................................................2,200米

扫描

范围^{2, 3}..............................................................................1米–250米

速度⁴...............................................................................可达15点/秒

小点间隔至...............................................................................10毫米

标准偏移.......................................................................1.5毫米 @ ≤50米

  单3D点精度...................................................................10毫米 @ ≤150米

EDM规格参数(DR PLUS)

光源...............................................................脉冲激光二极管905nm，1类激光

光束发散度

  水平..................................................................................2cm/50m

  垂直..................................................................................4cm/50m

系统规格参数

水准

三角基座圆水准器.........................................................................8'/2mm

LC显示屏电子双轴水准器分辨率.....................................................0.3" (01 mgon)

伺服系统

MagDrive伺服技术 ...............................................内置伺服/角度传感器电磁直接驱动

旋转速度...............................................................................115度/秒

旋转时间(正镜至倒镜)......................................................................2.6秒

定位速度(180度)...........................................................................2.6秒

制动和慢速运动...............................................................伺服驱动，无限微调

对中

对中系统..........................................................................Trimble 3-pin

光学对中器.......................................................................内置光学对中器

放大倍数/对焦距离...........................................................2.3倍/0.5米–无限远

望远镜

放大倍数...................................................................................30倍

孔径.....................................................................................40毫米

视场........................................................................26米(在100米位置处)

对焦距离...........................................................................15米–无限远

照明十字线.........................................................................可变(10步长)

自动对焦...................................................................................标准

相机

芯片.........................................................................彩色数字影像传感器

分辨率.........................................................................2048 x 1536 像素

焦距.....................................................................................23毫米

景深................................................................................3米–无限远

视场..............................................................................16.5°x 12.3°

数字变焦....................................................................4段(1x2x4x8x)

曝光..............................................................................点HDR自动

亮度.................................................................................用户可定义

影像存储可达...................................................................2048 x 1536 像素

文件格式...................................................................................JPEG

压缩率...............................................................................用户可定义

视频数据流⁸..............................................................................5帧/秒

电源

内置电池............................................................可充电锂电池，11.1V - 5.0Ah

工作时间⁹

  一块内置电池......................................................................大约6.5小时

  三块内置电池(在多联电池适配器内)...................................................大约20小时

  智能型托架（用一块内置电池）.........................................................13.5小时

视频智能型仪器工作时间4

  一块内置电池..........................................................................5.5小时

  三块内置电池(在多联电池适配器内).......................................................17小时

重量和尺寸

仪器....................................................................................5.5公斤

Trimble CU控制器........................................................................0.4公斤

三角基座................................................................................0.7公斤

内置电池...............................................................................0.35公斤

横轴高度................................................................................196毫米

其它

同轴激光指示器..........................................................................2类激光

工作温度..........................................................................–20ºC～+50ºC

防尘防水...................................................................................IP65

通讯......................................................2.4GHz，USB，串口，蓝牙(Bluetooth^®)¹⁰

可靠性...........................................................双层密码保护，Locate2Protect¹¹

自动锁定和机器人型测绘

自动锁定和机器人型测程⁶

被动棱镜.............................................................................500–700米

Trimble MultiTrack目标....................................................................800米

Trimble ActiveTrack 360目标...............................................................500米

自动锁定瞄准精度(在200米位置处，标准偏差)⁵

被动棱镜.................................................................................<2毫米

Trimble MultiTrack目标...................................................................<2毫米

Trimble ActiveTrack 360目标..............................................................<2毫米

短搜索..............................................................................距离0.2米

内置/外置电台类型........................................................2.4GHz，跳频，扩频电台

搜索时间(典型情况下)⁷...................................................................2–10秒

精锁

瞄准精度(在300米位置处，标准偏差)⁶.......................................................<1毫米

到被动棱镜测距(短-长)⁶..........................................................20米–700米

棱镜间隔(在200米位置处)...............................................................0.8米

GPS搜索/地理锁定

GPS搜索/地理锁定..........................................................................360度

或定义的水平和垂直搜索窗口

获取解时间¹²............................................................................15–30秒

重新获取目标时间............................................................................<3秒

测程..................................................................自动锁定和机器人型测程限制

1 标准偏差(根据ISO17123-4)

2 目标颜色大气条件和扫描角度将会影响测程

3 柯达灰度卡，类别编号：E1527795

4 目标的形状材质与颜色网格的大小以及到目标的距离和角度将会影响速度

5 标准晴朗天气：无雾，阴天或温和阳光，少许热流光

6 测距和精度取决于大气条件棱镜尺寸和背景辐射

7 取决于选择的搜索窗口尺寸

8 远程操作，每秒0.5帧

9 在–20ºC时的性能是+20ºC时的75%

10 蓝牙类型的核准情况视具体国家而定

11 功能和可用性取决于具体区域

12 获得解的时间取决于解的几何分布和GPS位置的质量

标选配件

天宝S7全站仪可选配：全站仪三脚架全站仪棱镜包/棱镜组全站仪对中杆
