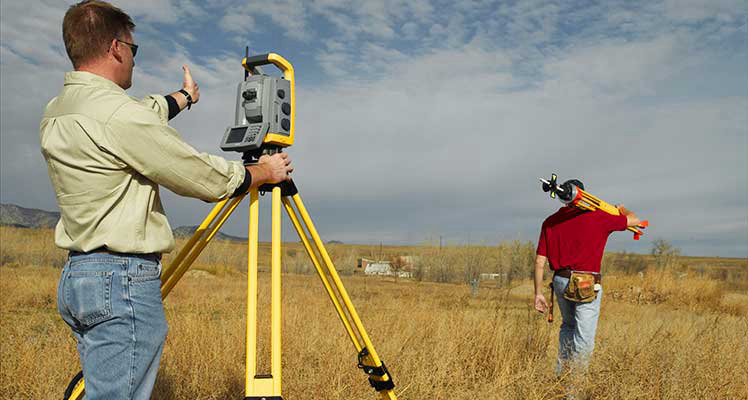

天宝S6全站仪
TRIMBLE DR PLUS技术
Trimble DR Plus™距离测量技术实现更大范围的直接反射测量，不使用棱镜也能进行长距离测量难以抵达或不可靠的测
量目标，对Trimble S6来说不再是问题Trimble DR Plus结合
了MagDrive™磁驱伺服技术，使测量的快捷和可靠性较高
MAGDRIVE 磁驱伺服技术
Trimble S6全站仪集成了伺服功能角度传感器和测量技术，提高了测量仪器性能本仪器采用的误差补偿技术，每次都能进行快速准确的测量Trimble S6采用运转平稳的MagDrive无噪音伺服电机，实现快速测量
SUREPOINT精度保证
无论是狂风大作，还是Trimble S6全站仪安置点有震动和下陷，或者你在操作全站仪，它都能瞄准并锁定测量目标Trimble SurePoint™技术使Trimble S6能主动校正不希望的运动，确保每次都能实现准确定位和测量SurePoint能降低瞄准误差，从而避免代价高昂的重复测量，你可以对测量结果放心
测量员可以利用MultiTrack™技术和目标ID功能，选择与作业工地条件相适应的测量目标类型，即被动或主动，满怀信心地寻找并锁定正确的测量目标
利用GPS搜索功能缩短搜索时间
Trimble S6的GPS搜索功能只需几秒钟即可锁定棱镜GPS搜索功能使用Bluetooth接收机配置上的消费级GPS卡或Trimble I.S.流动站配置上的测量级GNSS，在全自动标尺上利用GPS定位技术迅速定位或重新捕捉测量目标在使用 GPS搜索功能之后，再也不用等待搜索测量目标了
INTEGRATED SURVEYING一体化测量
把仪器安装在卡车或篷车上，把 GNSS与 TrimbleI.S. Rover™上的全自动标尺结合起来使用在晴天尽享GNSS高速测量在有障碍的区域，TrimbleAccess无缝切换到光学测量也可以同时采集GNSS数据和光学数据，获得冗余结果如果使用Trimble I.S.流动站，可以利用与作业工地条件相适应的工具提高生产力
产品说明
现在，Trimble S6配备了Trimble VISION™技术可供选用，你不再需要返回到架设仪器的三脚架边，就能看到仪器视线范围内的一切景物控制器上的实况视频图像引导你进行测量你现在可以在远程自由地捕捉测量数据，无论是对棱镜表面还是对无反射镜表面，获得了“对准一按”的效率
技术参数
性能指标
角度测量
传感器类型 . . . . . . . . . . . . . . . . . . . . . . . 有对径读数的绝.对编码器
精度(基于DIN 18723的标准偏差) . . . . . . . . . . . . . . . 2"3" 或 5"
角度读取(小计数至)
标准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1"
跟踪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2"
算术平均值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.1"
自动水平补偿器
类型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 心双轴
精度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.5"
范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .± 5.4'
距离测量
精度(RMSE)
棱镜模式
标准 . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 mm + 2 ppm
符合ISO17123-4标准的测量标准差: 1 mm + 2 ppm
跟踪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 mm + 2 ppm
直接反射模式
标准 . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 mm + 2 ppm
跟踪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 mm + 2 ppm
测量时间
棱镜模式
标准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2秒
跟踪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.4秒
直接反射模式
标准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5秒
跟踪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.4秒
范围
棱镜模式（标准晴朗天气1,2）
单棱镜 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2500 m
单棱镜长距离模式 . . . . . . . . . . . . . . . . 5500 m（长距离至）
短距离至 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.2 m
直接反射模式
很 好 （能见度很好，环境亮度小）
白卡 (90%反射)3 . . . . 1,300 m; 灰度卡(18%反射)3. . . . 600 m
正 常 （正常能见度，适度阳光，有部分热闪烁）
白卡 (90%反射)3 . . . . 1,300 m ;灰度卡(18%反射)3. . . . 600 m
很 差（有薄雾，阳光直射目标，晃眼）
白卡 (90%反射)3 . . . . 1,200 m; 灰度卡(18%反射)3. . . . 550 m
短距离至 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 m
直接反射距离(典型)
混凝土表面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600 - 800 m
木结构表面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400 - 800 m
金属结构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400 - 500 m
浅色岩石 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400 - 600 m
深色岩石 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300 - 400 m
反射金属箔片20 mm . . . . . . . . . . . . . . . . . . . . . . . . .1000 m
直接反射很长距离模式
白卡(90%反射)3 . . . . . . . . . . . . . . . . . . . . . 2000 - 2200 m
灰度卡(18%反射)3 . . . . . . . . . . . . . . . . . . . . 900 - 1000 m
精度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 mm + 2 ppm
相机
芯片 . . . . . . . . . . . . . . . . . . . . . . . . . . . 彩色数字图像传感器
分辨率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2048 x 1536 像素
聚焦长度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 mm
景深 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3m到无限远
视场 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16.5°X12.3°
数字缩放 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 级 (1x, 2x, 4x, 8x)
曝光 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 自动
亮度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 用户定义
对比度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 用户定义
图像存储 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 可达 2048 x 1536 像素
图像格式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . JPEG
EDM 规格
光源 . . . . . . . . . . . . . . . . . . . . . . . 脉冲激光二极管905 nm，一级激光器
同轴激光指向器(标准) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 二级激光器
光束发散度
水平方向 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 cm/100 m
垂直方向 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 cm/100 m
大气改正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -130 ppm 到 160 ppm 连续
整平
三角基座的圆水准器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8'/2 mm
伺服系统 :MagDrive 磁驱伺服技术；整合式伺服/角度系统传感器电磁直接驱动
旋转速度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115 度/秒
正倒镜旋转时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.6秒
180度定位时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.6秒
旋钮和微动 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 伺服驱动，无限微调
对中
对中系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Trimble 3爪
光学对点器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 内置光学对点器
放大倍数/短聚焦范围 . . . . . . . . . . . . . . . . . . . . . . 2.3倍/0.5 m到无限
望远镜
放大倍数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30倍
孔径 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 mm
100 m 米视野 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.6 m
短聚焦范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5 m-到无限
照明十字丝 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 可变 (10级)
工作温度
温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -20到 +50
防水防尘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP55
电源
内部电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 可充电锂电池11.1 V, 5.0 Ah
工作时间4
一个内置电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 大约6.5小时
使用多电池适配器，三个内置电池 :大约20小时
使用安装一个内置电池的全自动托座 :13.5小时
重量
仪器（伺服/自动锁定型) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.15 kg
仪器 (机器人型) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.25 kg
Trimble CU 控制器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.7 kg
内置电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.35 kg
横轴轴高度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196 mm
通讯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . USB串行蓝牙
全自动测量
自动锁定和机器人型测程2
被动棱镜 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500-700 m
Trimble MultiTrack目标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800 m
200 m米处自动锁定瞄准精度(标准偏差)2
被动棱镜 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <2 mm
Trimble MultiTrack 目标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <2 mm
短搜索距离至 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.2 m
内置/外接电台类型. . . . . . . . . . . . . . . . . . . . . . . . . . 2.4 GHz 跳频，扩频电台
搜索时间(一般)6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10秒
用TRIMBLE MULTITRACK目标进行GPS搜索/GEOLOCK
GPS搜索/GeoLock . . . . . . .. . . . . . . . . 360 度 或已定义的水平和垂直搜索窗口
获得解算时间7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-30秒
重获目标时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <3秒
测程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 自动锁定和机器人型测程限值
1.标准晴朗无雾气天气晴朗有适度阳光
2.测程和精度取决于大气条件棱镜大小和背景辐射
3.Kodak 灰度卡，目录编号E1527795
4.-20时的仪器性能是+20时仪器性能的75%
5.蓝牙类型的使用认证由具体国家规定详细信息请联系当地Trimble授权分销商
6.取决于搜索窗口的大小
7.结果获取时间取决于答案的几何结构和GPS定位质量
标配选件
Trimble S6全站仪可选配：全站仪三脚架全站仪棱镜包/棱镜组全站仪对中杆其它可选购天宝对中基座
