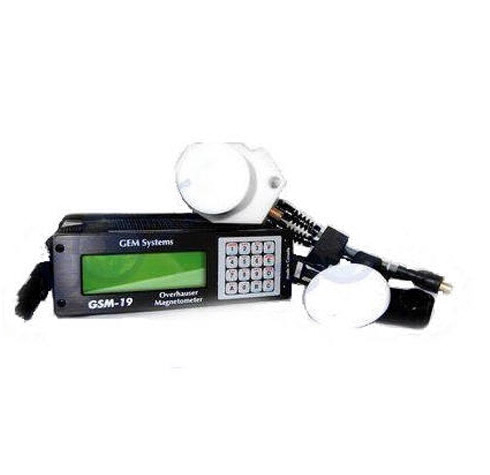

GSM-19高精度Overhauser 磁力仪和梯度仪系列说明
详细介绍
加拿大GEM公司是专门研发和生产磁力仪的专业公司，已有三十多年历史。其生产的磁力仪被公认为磁力仪的标准系列。该公司研发和生产的磁力仪共有七个系列，每个系列中都有多个品种。GEM磁力仪销往世界各国。
1．GSM-19 高精度Overhauser磁力仪应用领域
Overhauer磁力仪主要应用于：
■ 高精度矿产资源勘查
■ 含油、气盆地基底、构造研究
■ 工程和环境勘察
■ 地下埋藏物和管线探测
■ 地震和火山监测
■ 考古
■ 对物质磁性的高精度测量
2．工作原理
当把特殊的含有不成对电子的液体与氢原子结合起来、并在射频（RF）磁场的极化下便产生Overhauser效应，即不成对的电子将其自身的极化强度传输给氢原子后，就产生了很强的进动信号这种进动信号对总磁场强度值具有很高的灵敏度，并可用简单的方程式表达。于是通过测量进动信号，便可测出总磁场强度。
3．Overhauser磁力仪探头
Overhauser磁力仪探头 在材质方面探头外壳采用了非常坚固的密封防水外壳，质量轻、尺寸小。探头的所有材质都是经过仔细选择的非磁性物，很大程度的提高信噪比。探头方向性很小，在赤道附近也可对磁场进行准确地测量，在野外测量时可以不必注意探头的放置方向。
4．Overhauser磁力仪主机
主机包括微型鍵盘，内置固化件的显示界面，系统控制电路和数据存储以及数据检索等。为了操作方便，显示界面具有单色文本和实时剖面显示双重功能，并可交互使用。
5．Overhauser磁力仪主要优点
Overhauser磁力仪把高精度的数据采集，工作效率和高度稳定性有效地结合在一起。在稳定性和功耗方面具有独到的优点：
■ 高灵敏度、高分辨率和高观测精度
■ 传感器
■ 测量之前无需预热，易于野外操作
■采样间隔可达0.2秒（5Hz），可在测线上获取近乎连续的磁场数据，提高观测精度
■ 32Mb大容量存储器，在移动模式可存1,465,623个读数；基站模式可存5,373,951个读数；步行模式可存2,686,975个读数；梯度模式可存1,240,142个读数。
■ 基点站可编程编程
■ 支持115200bps快速数据传输
■ 可搭配内置高精度GPS（DGPS），实现实时导航、定位功能，定位精度可达5m（1m）以上。
■ 宽的温度范围（标准型从-40到＋55摄氏度；可选型从-55到60摄氏度），可在极端的气候条件下使用
■ 牢固的硬件的设计。使用寿命长，适应性强
■ 几乎无须保养，使用成本低
6．Overhauser磁力仪技术指标和配置
技术指标：
■ 灵敏度：<0.022nT/√Hz
■ 分辨率：0.01nT
■ 精度： ±0.1nT
■ 动态范围：20,000到120,000nT
■ 梯度容限：>10000nT/m
■ 采样率：步行模式Overhauser：2,1,0.5,0.2秒，基站Overhauser：3-10秒
■ 温飘：0.0025nT/℃（环境温度为0到-40℃情况下）；0.0018nT/°C（环境温度为0到+55°C情况下）
■ 工作温度：-40℃--+55℃
■ 存储32M字节，这意味着：
对流动观测有1465623个读数
对基点站有5373951个读数
对梯度测量有1240142个读数
对Walking Map模式有2686975个读数
■ 尺寸及重量：主机223×69×240mm，重2.1Kg
探头175mm(长)×75mm（直径），重1.0Kg
■ 工作模式：流动站：根据配置选项可实现单点采样或连续采样。
基点站：每3到3600秒自动存储一次观测值、时间、日期和信号质量
■ 遥控：可选择RS232接口进行遥控测量或数据实时传输
■ 输入与输出： RS232接口数字输出或应用6针防水插头（选项）作模拟输出
标准配置
编号 | 名称 | 单位 | 数量 | 备注 |
1 | GSM-19主机 | 台 | 1 | 根据用户需要可以在标准型（配置移动和基站模式）的基础上增加步行模式、梯度模式、VLF测量等功能模块，还可配置GPS模块 。 |
2 | 内置电池 | 块 | 1 | 可外接12V电池 |
3 | 主机背带 | 套 | 1 | 可订购背包架 |
4 | Overhauser探头 和连接线 | 套 | 1 | 增加梯度模式时增加一套增加梯度模式时增加一套 |
5 | 磁探头枝干 | 根 | 4 | 梯度模式时5根 |
6 | 嵌入式GPS和连接线 | 套 | 1 | 用户根据需要选配 |
7 | RS-232数据线 | 根 | 1 | |
8 | 串口转USB连接线及驱动 | 套 | 1 | |
9 | 电池充电器 | 套 | 1 | |
10 | 仪器运输箱 | 个 | 1 | |
11 | GEMLinkW数据传输软件 | 套 | 1 | |
12 | 中英文操作手册 | 本 | 2 | 中文和英文各一本 |
7．高精度Overhauser磁力仪分类
■ GSM－19 Overhauser标准磁力仪
■ GSM－19W Overhauser步行磁力仪+步行模式
■ GSM－19V Overhauser标准磁力仪＋甚低频
■ GSM－19G Overhauser标准磁力仪+梯度模式
■ GSM－19GV Overhauser标准磁力仪+梯度模式＋甚低频
■ GSM－19WV Overhauser 标准磁力仪＋步行模式+甚低频
■ GSM－19GW Overhauser 标准磁力仪+梯度模式+步行模式
■ GSM－19GWV Overhauser 标准磁力仪+步行模式＋甚低频
■ GSM－19GW4 Overhauser 4个探头Overhauser 步行磁力梯度仪
