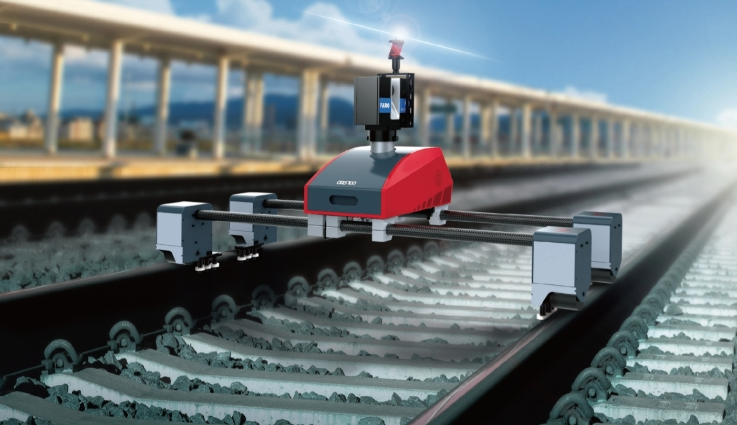

MS100移动三维扫描系统是一套用于隧道断面扫描、病害扫描和限界扫描的全自动移动扫描测量系统。它快速准确测量隧道结构参数和表观病害数据。系统主要由三维激光扫描仪. MDC移动扫描小车、TSD隧道三维扫描软件、平板电脑组成。移动扫描小车能够智能定速巡航,结合TSD隧道三维扫描软件快速稳定地处理数据并实时呈现扫描影像图。

系统特点

1.70/150/350m三种不同测程系统可供选择;

2.该系统可以选择多种扫描模式, - -键智能启动扫描，化繁为简;

3.小车采用碳纤维材质,坚固轻盈;小车总质量小于30KG,单人工作;

4.适应车站、盾构、暗挖各种工况;

5.高质量隧道正射影像，分辨率可达0.5mm、1mm、2mm、2.5mm;

6.现场数据实时同步处理，内业工作量极大简化。

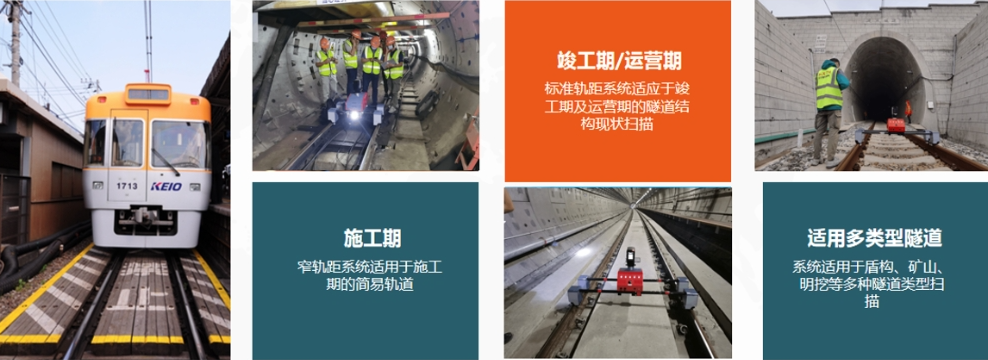

系统适用各时期扫描

MS100移动三维扫描系统具有极高的适应性,即可对搭设有简易轨道的施工隧道进行扫描,河对竣I期线路进行扫描,为运营期的隧道结现状扫描提供基础数据。同时系统胜任盾构隧道、矿山隧道、明挖隧道等多类型隧道,适用各轨道交通隧道。数据成果有盾构椭圆分析、盾构错台分析、断面净空分析,限界分析、病害分析等。

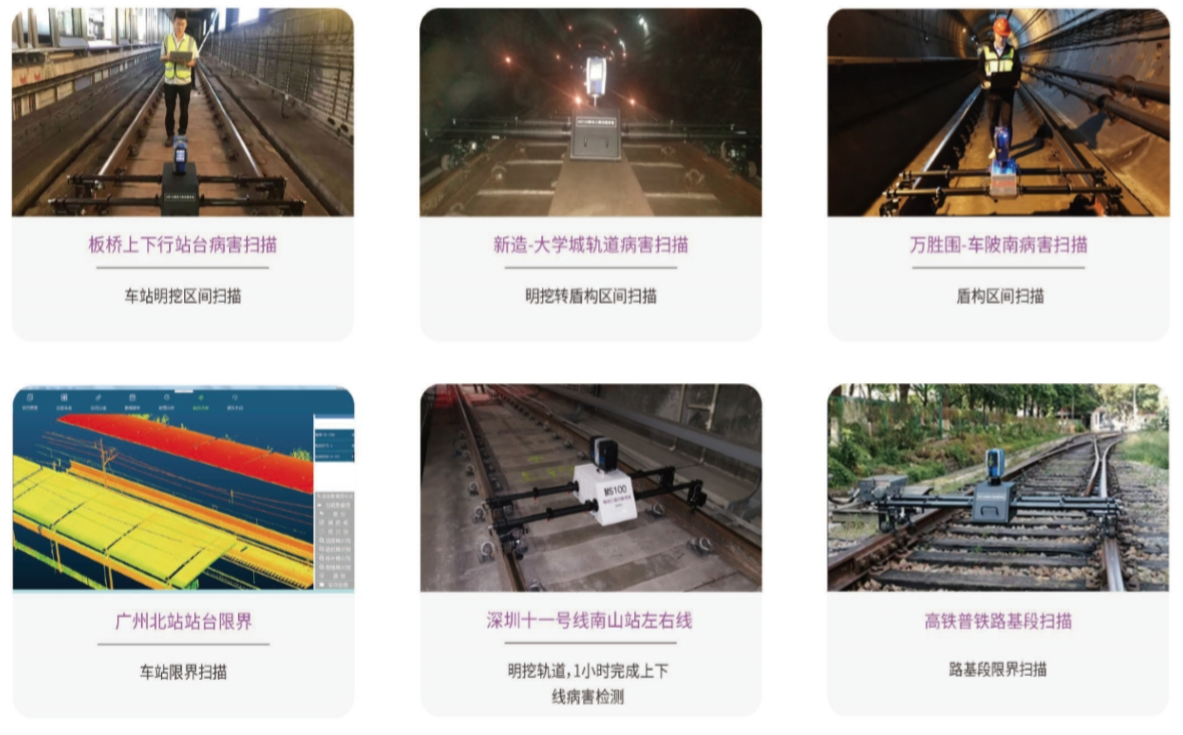

案例特点

通用性性好，适合轨道交通各种工况
