中海达iBeam E20多波束测深系统

中海达iBeam E20多波束测深系统

iBeam E20 是中海达推出的拥有完全自主知识产权的便携式多波束测深仪，具有较高的水深分辨率和测深精度。换能器一体化T型设计，外壳采用钦合金材料，单条带有效覆盖角度从15~165°在线可调，工作模式可选等角、等距模式，适应不同环境使用。iBeam E20 可广泛应用于海图绘制、地质调查、航道疏浚、搜救打捞、路由调查等多个领域。

	测深范围大	高频率，全覆盖测量	实时横摇稳定
	550m测深， 尤其适应浑浊水体测量。	高频率可允许更高的测量航速， 保证数据质量，节约测量时间。	具有实时横摇稳定功能， 可用扫宽，提高工作效率。

	多编辑模式	半自动校准	多设备支持
	支持条带编辑、剖面编辑、点云编辑、切片编辑等多种编辑方式。	自动选线，迭代计算，算法先进，保证校准精度。	支持多款国外主流多波束

产品特点

• 产品小型化

安装方便，能够适应小型船只安装。

• 波束密度

等角、等距波束模式可选，512个波束胜任所有调查任务。

• 高频率

高频率可允许更高的测量航速，保证数据质量，节约测量时间。

• 实时横摇稳定

具备实时横摇稳定功能，可用扫宽，提高工作效率。

• 水深范围

测量水深范围从0.5~550m，满足浅水测量需求。

• 满足规范需求

符合IHOS44特级标准和《水运工程测量规范》要求。

• 采集，后处理软件自主研发

功能强大、简单易用，全中文显示，界面人性化。软件色彩逼真，3D界面具备水下目标物自动标注物体尺寸、坐标及浅点水深。

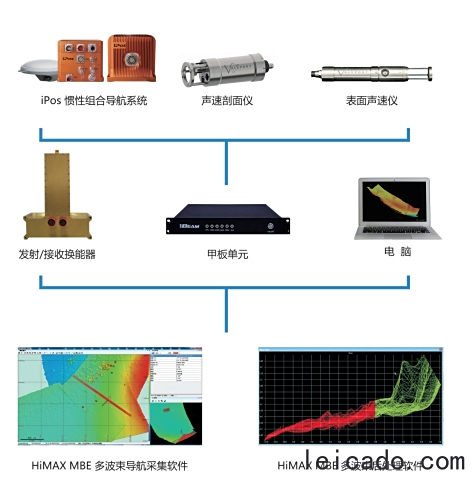

系统组成

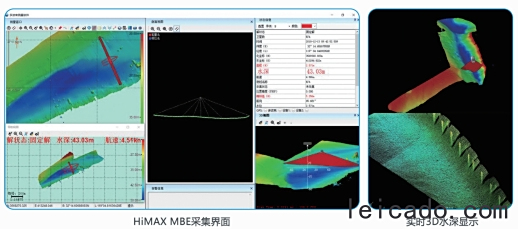

HiMAXMBE多波束采集与后处理软件

HiMAX MBE为全中文多波束采集、校准和后处理软件，可接入GNSS、多波束测深仪、姿态传感器、罗经等传感器进行测量工作。

采集软件功能主要包括

项目管理(新建、克隆)；坐标系和投影设置;设备连接及端口测试;船形设计;计划线设计，可以导入DXF测线文件、鼠标画测线经纬度/直角坐标输入画测线、测线任意拉伸/转/平移;CAD底图及海图导入;偏移量和校准值设置;实时导航坐标、姿态、向、航速等参数显示;实时2D/3D格网水深显示；

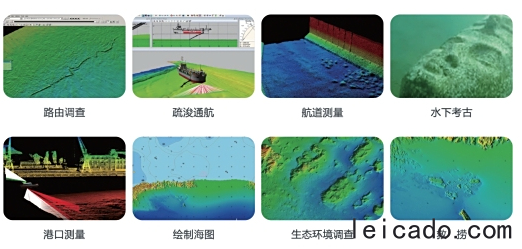

应用领域

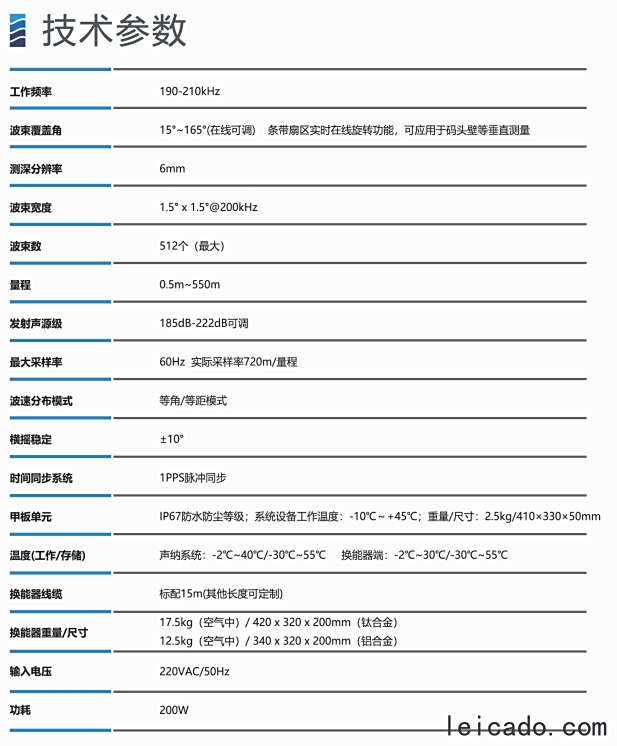

技术参数
