其域三维激光扫描仪灵光Lixel L1助力房产测绘作业


房产测绘是掌握房屋、土地及其房地产的自然状况、权属状况、位置、数量、质量以及利用状况的基本手段,为拆迁、安置、设计、改造等工作提供准确数据。

传统的房产测绘主要采用全站仪、皮尺、激光笔及手绘图纸等方式。除了外业效率偏低外,繁琐的内业数据处理流程也成为制约作业速率的重要因素。

其域创新提供灵光Lixel L1手持三维重建设备、后处理软件LixelStudio及相关专业软件的一体化方案,将房产测绘内外业流程打通,在保证数据精度的同时,极大提高了整体作业效率,满足房产测绘高频率、高精度、大面积的场景需求。

- 外业部分 -


该项目为1150



数据采集时,采用灵光Lixel L1进行正常数据采集即可。采集时,多走小闭环,寻求共视约束,减少累积误差。

- 内业部分 -

  • 数据预处理
    使用LixelStudio等点云处理软件,进行裁剪、去噪、降采样等数据预处理。

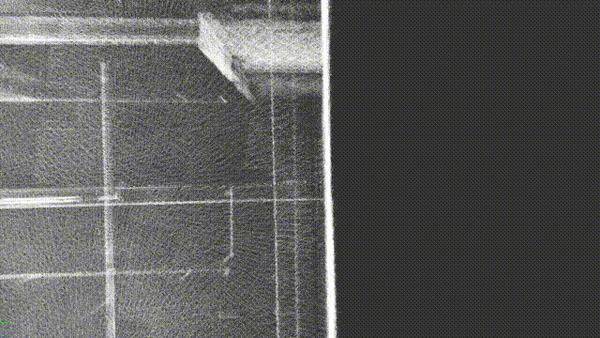

  • 动图封面▲ 点云纤薄,方便作图划线
  • 建立数据索引文件
    处理完成后,建立CAD可用的las数据索引文件,使CAD能够加载las点云。

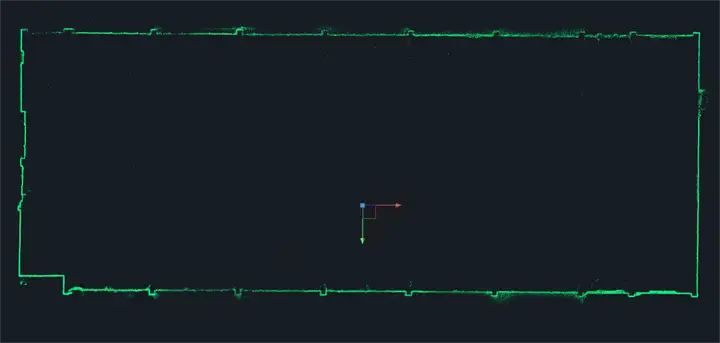

▲ CAD中的点云效果

  • CAD绘制户型图

完成上述步骤后,即可在CAD中根据墙面点云描绘户型图。

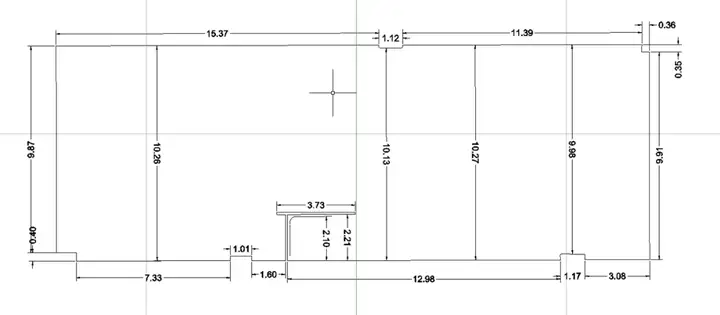

▲ 绘制效果

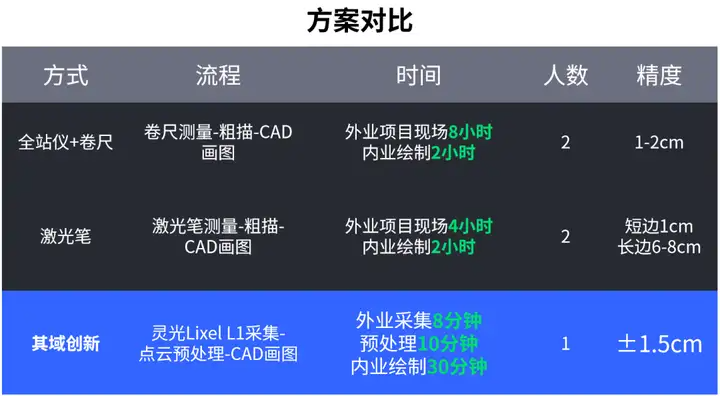

经过实际测量,本方案测量精度在2厘米以内,为业主方提供了高效、精准的测绘方式,提高厂房空间利用率,为布局设计提供可靠数据基础。

- 结语 -

房产测绘是灵光Lixel L1使用的重要场景。除了生成CAD图纸外,还可以在此基础上进行BIM模型、CIM模型、三维精模生成等后续处理,是智慧城市、智慧工厂、智慧交通等行业规、建、管、服数据底图的高效采集生成手段。
