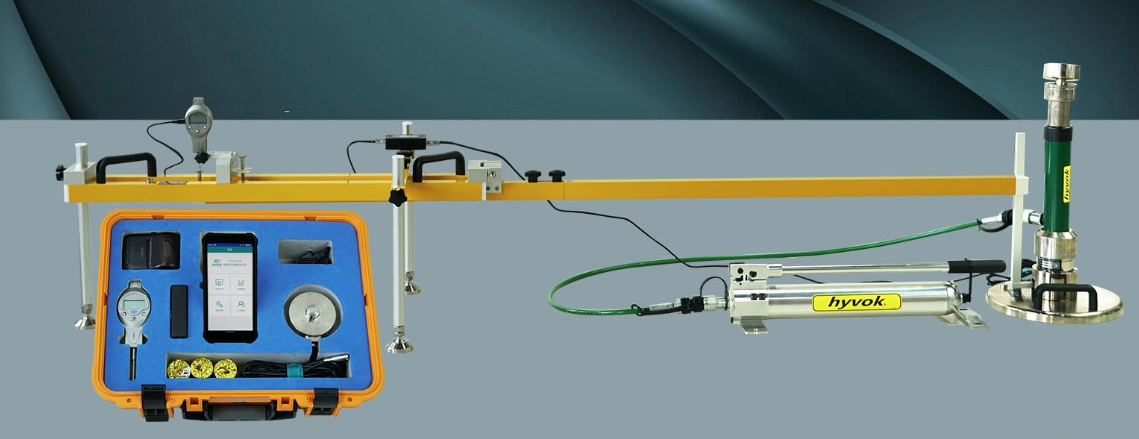

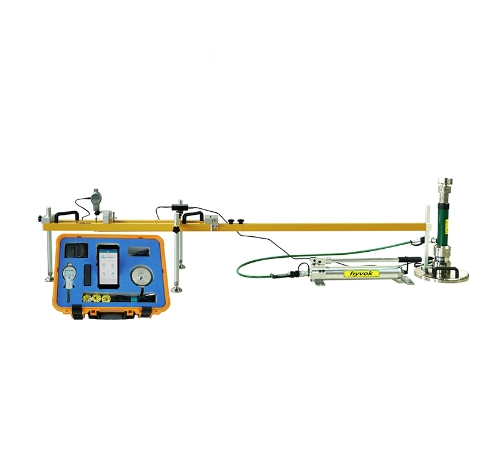

GTJ-Ev2-WK

GTJ -Ev2-WK是用于测定路基在静荷载作用下的沉陷值，从而评估路基的承载力和变形量。

马上咨询

客服电话 18005184918

用途概述

GTJ -Ev2-WK是用于测定路基在静荷载作用下的沉陷值，从而评估路基的承载力和变形量。适用于受静荷载作用的铁路、公路、机场、城市交通、港口、码头及工业与民用建筑的地基施工质量监控监测。

同时该仪器也适用于粗、细粒土和土填压实后的路基、基层等的地基系数的测试，也可用于计算均匀地基土的变形模量。测试地基土的应力与变形特性，确定铁路、公路路基、路层等的地基系数，该产品具各测试K30、K40、K60的功能。为迎合铁路信息化要求，我司联合铁路部门的专家，打破传统陈旧的测试方式将地基系数测试仪智能化，极大地提高了测试精度和测试效率，产品质量达到国际先进水平。

适用标准

《铁路工程土工试验规程》（TB10102-2023）

《铁路路基工程施工质量验收标准》（TB10414-2018）

产品特点

※ 采用进口传感器及部分元器件，测试精度高，试验数据更可靠；

※ 采用进口油缸及手动泵，控压、稳压性能突出；

※ 位移采集装置采用加重型材，三点支撑式设计，抗震、防风能力强，保证数据精准；

※ 位移采集数据：荷载板中单点采集，数据更客观、更精准。

※ 自动计算Ev1、Ev2及Ev2/Ev1值，并显示曲线。直接显示荷载强度和沉降值，自动计算K30、K40、K60值，并显示压力与沉降曲线；

※ 语音提示功能，操作更便捷；

※ 配带蓝牙微型打印机，现场直接打印数据以及现场照片，确保测试结果准确、客观；

※ 中英文界面自由切换，国外客户使用更加方便快捷。

技术参数

测试适用范围	适用土壤类型	粒径不大于承载板直径1/4的各类土和土石混合填料
	测试影响深度	0～500mm
	工作环境	温度 -10℃~40℃ 湿度＜90%HR
手持主机	规格	屏幕尺寸：5.93英寸体积：81.116615mm 重量：290g
	存储容量	视手机内存而定
	数据传输方式	数据无线传输，数据云传输
	供电方式	视手机电池而定
	定位方式	北斗/GPS
	显示方式	智能无线终端，中英文切换显示
打印机	连接方式	无线蓝牙打印
传感器	压力传感器量程	100kN
传感器	位移传感器量程	25mm，分辨率0.01mm
数据采集装置	承载板	直径：300mm 厚度：25mm 重量：17.5kg
	加载装置	液压泵：压力100kN 高压软管：长度2m 可插拔式压力缸接长杆：1×40mm，1×90mm， 1×120mm，1×160mm，2×60mm
	沉降量测试装置	三点支撑架(带有可伸缩、可旋转杠杆臂，底座可调节) 尺寸： 2320×570×420mm(长X宽X高) 重量： 12.5kg
包装规格	主机箱	材质：工程塑料体积：470×360×170mm 重量：7.0kg
	外包装箱1	材质：铝合金体积：1410×530×260mm 重量：57kg
	外包装箱2	材质：铝合金体积：1260×440×240mm 重量：29kg

产品配置

序号	GTJ-Ev2-WK	数量
1	工程箱	1
2	智能无线终端	1
3	微型打印机	1
4	打印机充电器（细插头）	1
5	打印纸	10
6	压力传感器	1
7	位移传感器	1
8	位移传感器电池	1
9	采集盒	1
10	主机-采集盒信号线	1
11	Mini-USB传输线	1
12	配套光盘	1
13	主机充电器	1
14	操作指南	1
15	产品合格***、保修卡、装箱单	1套
