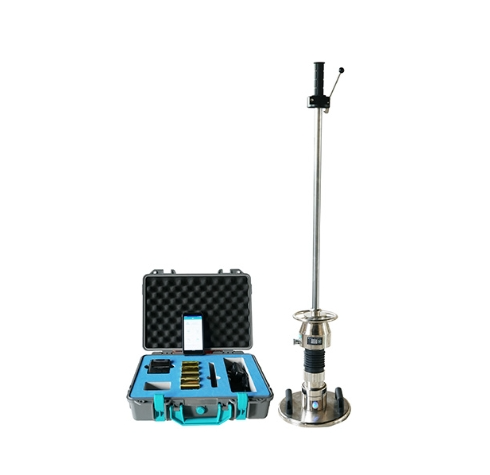

GTJ-PFWD手持落锤弯沉仪

GTJ-PFWD 手持落锤弯沉仪适用于公路、铁路、机场及、厂站、房屋、运动场及码头等填挖压实的地基、路基和路面的刚度承载能力的检测。

马上咨询

客服电话 18005184918

用途概述

GTJ-PFWD 手持落锤弯沉仪适用于公路、铁路、机场及、厂站、房屋、运动场及码头等填挖压实的地基、路基和路面的刚度承载能力的检测，改进的仪器还可测定地基、路基和结构层在动荷载作用下的弯沉值，从而评估其承载力和变形量。可以应用的测量动态弹性模量的范围：公路、铁路、土方建设工程，沟渠土体质量检测，施工垫层质量检测，桩孔、探坑质量检测，建筑地基框架变形模量检测，压实覆土、回填土、砂质土、碎砾石和路面结构层相对承载能力。

适用标准

美国材料与试验协会标准【ASTM】E2835-11/E2583-07

功能介绍

1、快速显示承载板弯沉值DFWD（0.01mm）。

2、快速换算贝克曼梁弯沉值DBB（0.01mm）。

3、快速测量路基弹性模量E值(MN/㎡)。

4、快速测量路基压实度系数K值(MN/m³)。

5、显示荷载、位移曲线波形。

产品特点

※ 采用进口传感器及部分元器件，测试精度高。

※ 手机APP数据处理方式实现了数据无线采集、无线传输，并配带语音提示功能；

※ 操作简单、测试速度快，检测一点只需35秒。

※ 手持式主机，配蓝牙微型打印机，现场直接打印，确保测试结果准确、客观。

※ USB传输接口，便于与电脑连接。

※ 液晶显示屏，并带有背光，在各种环境下有较好的可视度，中英文界面自由切换，国外客户使用更加方便快捷。

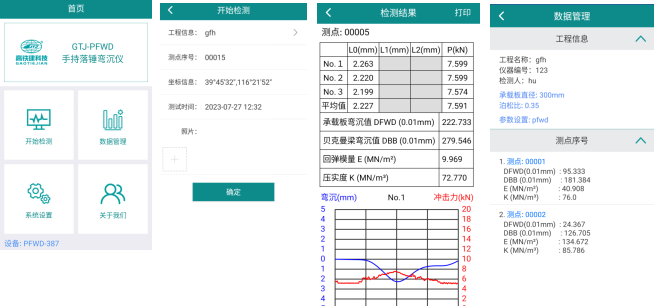

操作界面

技术参数

测试适用范围	测试范围	位移传感器	位移测试范围	0.01~10mm±0.01mm
			灵敏度	20pc/g(160g)
			频率范围（±10（百分之））	1-3000Hz
			谐振频率	9KHz
			幅值线性（±10（百分之））	1000g
			横向灵敏度	3.2（百分之）
		压力传感器	压力测试范围	0~30KN
			灵敏度	1.5±20（百分之）mv/v
			精度	0.3（百分之）F.S
			重复性	0.1（百分之）F.S
		弹性模量E测试范围		10mpa~225mpa
	工作环境	适应温度范围		-20~55℃
		湿度		＜90（百分之）HR
数据采集装置	加载装置	落锤重量（包括圆形手柄）		10.0kg（可选配15kg）
		导杆重量（包括阻尼装置、导向杆、挂钩装置）		5.0kg
		冲击持续时间		18.0±2ms
	荷载板	直径		300mm(可选配100mm、200mm)
		厚度		20.0mm
		重量		15.0kg
	手持主机	手持主机		三防工业手机
		防水等级		IP67
		显示屏		6寸
		触摸		电容式触摸屏
		电池容量		锂电池6300mAh
		连续工作时间		约8小时
		打印机连接方式		无线蓝牙5.0
		定位方式		北斗/GPS
		存储容量		32G
		数据传输方式		数据无线传输，数据云传输
		打印机连接方式		无线蓝牙打印
包装规格		主机箱		材质：工程塑料
				体积：420140335
				重量：4.5KG
		外包装箱		材质：铝合金
				体积：1120400380
				重量：52KG

产品配置

序号	GTJ-PFWD手持落锤弯沉仪物品清单	数量
1	工程箱	1
2	智能无线终端	1
3	微型打印机	1
4	打印机充电器	1
5	打印纸	10
6	传感器信号线	1
7	Mini-USB传输线	1
8	主机充电器8.4V/2A	1
9	操作指南	1
10	使用演示光盘	1
11	配套光盘	1

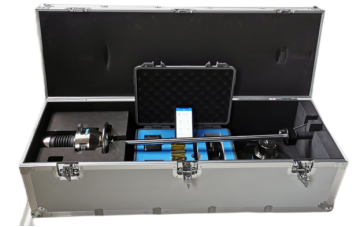

12	航空铝箱	1
13	落锤组件（套）	1
14	毛巾	1
15	缝纫机油	1
16	产品合格证、保修卡、装箱单	1
