用途概述

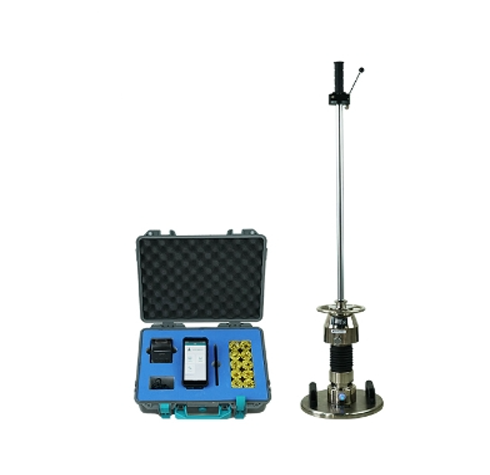

GTJ-Evd-W型动态变形模量测试仪用于层路基在动荷载作用下的弯沉值，从而评估路基的承载力和变形量。适用于受动荷载作用的铁路、公路、机场、城市交通、港口、码头及工业与民用建筑的地基施工质量监控检测，特别适用于场地狭窄地段检测，如路桥（涵）过渡段及路肩的检测，既有线路基等。该仪器模拟列车高速行驶时对路基产生的冲击效应，与静载试验相比，更能反映路基土的实际受力情况。它能快速测出动态变形模量Evd值。
适用标准
《铁路工程土工试验规程》（TB10102-2023）
《铁路路基工程施工质量验收标准》（TB10414-2018）
产品特点
※智能无线终端数据处理方式实现了数据无线采集，无线传输，并配带语音提示功能；
※提供云传输端口可对接工程检测管理系统，为实现试验数据的实时采集、数据在线分析、大数据管理等提供可靠的数据来源；
※GPS精准定位；精准显示项目测试信息
※采用进口传感器及部分元器件，测试精度高，试验数据更可靠
※无线蓝牙微型打印机，现场直接打印数据以及现场照片，确保测试结果准确、客观；
※操作简单、测试速度快，检测一点只需35秒。
※自动计算Evd值，并显示曲线，准确直观。
※无核辐射及废气污染，操作使用环保。
※中英文界面自由切换，国外客户使用更加方便快捷。
技术参数
测试适用范围 | 适用土壤类型 | 粒径不大于荷载板直径1/4的各类土和土石混合填料 |
测试范围 | 10Mpa≤Evd≤225Mpa | |
测试影响深度 | 0～500mm | |
工作环境 | 温度 -10℃～40℃ 湿度 ＜90%HR | |

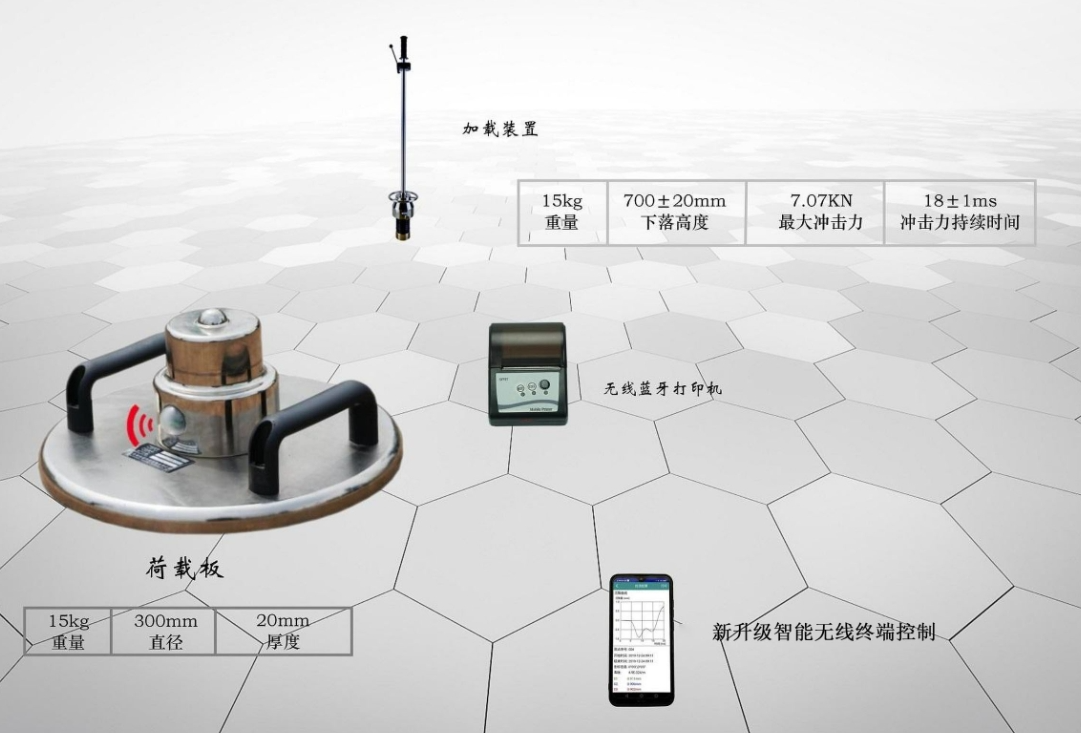

数据采集装置 | 加载装置 | 重量：15kg，其中落锤重：10kg，落锤下落高度值：700±20mm 冲击力持续时间：18±1ms |
荷载板 | 重量：15kg 直径：300mm 厚度：20mm | |
手持主机 | 沉陷测试范围 | 0.10mm～2.00mm |
存储容量 | 视手机内存而定 | |
规格 | 体积：81.1*166*15mm 重量290g | |
供电方式 | 视手机电池而定 | |
定位方式 | 北斗/GPS | |
显示方式 | 智能无线终端， 中英文可切换显示 | |
数据传输方式 | 数据无线传输，数据云传输 | |
打印机 | 连接方式 | 无线蓝牙打印 |
包装规格 | 主机箱 | 材质：工程塑料 体积：420*140*335mm 重量：4.5kg |
外包装箱 | 材质：铝合金 体积：1220×395×380mm 重量：56kg |
产品配置
序号 | GTJ-Evd-W动态变形模量测试仪物品清单 | 数量 |
1 | 工程箱 | 1 |
2 | 智能无线终端 | 1 |
3 | 微型打印机 | 1 |
4 | 打印机充电器 | 1 |
5 | 打印纸 | 10 |
6 | Mini-USB传输线 | 1 |
7 | 主机充电器 | 1 |
8 | 操作指南 | 1 |
9 | 使用演示光盘 | 1 |
10 | 配套光盘 | 1 |
11 | 航空铝箱 | 1 |
12 | 落锤组件（套） | 1 |
13 | 毛巾 | 1 |
14 | 缝纫机油 | 1 |
15 | 产品合格证、保修卡、装箱单 | 1套 |
