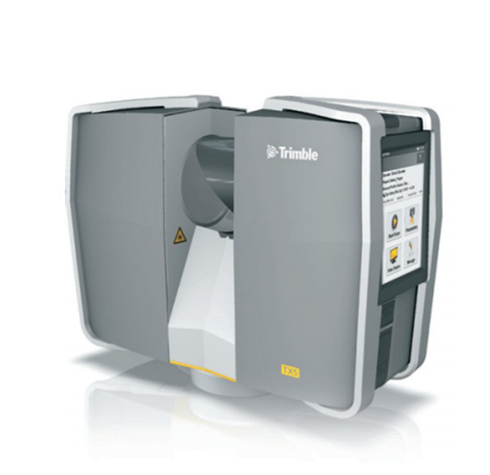

Trimble天宝TX5智能型三维激光扫描仪

天宝TX5智能型三维激光扫描仪

■ 多功能解决方案

■ 小巧、便携

■ 直观的触摸屏幕，界面友好

■ 集成彩色数码相机提供照片般逼真的三维扫描成果

Trimble TX5扫描仪是一个面向广泛扫描应用的多功能三维扫描解决案。紧凑而且轻便的设计提供了移动性，提升了外业生产率。直观易用的机上操作界面能让新用户快速上手。

带内置彩色相机的高速扫描

天宝TX5高速扫描仪能够以976,000点每秒和高120米的测程进行测量。系统还集成了彩色相机可提供高达７千万像素的无视差彩色叠加。之后结果是以千百万次测量得到的精细的照片级三维彩色影像。提供给用户用于那些需要细节和颜色的BIM（建筑信息模型）、建筑、结构变形、工业设施、文化遗产、保险损失和事故调查的一个记录现状的优秀解决方案。

便携移动性

天宝TX5是市场上小巧轻便的扫描仪。大小仅有24厘米 x 20厘米 x 10厘米，重量仅有5.0公斤。非常便于在复杂的环境下移动和安置。轻小的运输箱让用户尽享方便、和经济的运输便利。其附带的锂电池可供运行５个小时，并且可以在运行中充电。它还带有遥控选项，可供用户通过WLAN无限局域网来遥控仪器启动、停止、查看或下载扫描结果。

易于使用

简明清晰的触摸屏使得天宝TX5的操作非常简单。几个必要的操作如设置扫描参数、管理成果项目非常直观和易于学习。这大大减少了操作时间并让新用户对扫描操作胸有成竹。小巧、便携的天宝TX5是真正可以融入到您的业务里的易用扫描仪。

自动化感应器

天宝TX5具备自动化感应器可以帮助配准扫描并且使得在外业可以仅使用少量的目标。系统内置有电子罗盘可以把方位数据关联到扫描上，内置的双轴补偿器可以使每一个扫描都关联水平信息。内置的高度计提供的高度信息可以关联高度并区分扫描位置，例如同一个建筑里的不同楼层。

数据管理

天宝TX5的数据保存在SD卡上，可以方便而又地传输到电脑上。数据用SCENE软件处理和配准，可以无缝地导入到天宝RealWorks软件上，以产生之后成果，例如检测结果、测量结果或三维模型。数据也可以传输到三维CAD软件包，提供给第三方设计软件。

技术参数

性能指标

测距单元

模糊范围.............................................................153.49米

测距范围¹..................................................... 0.6 米-120 米

                                户内户外低照度和正常入射90%反射率表面

测量速度：122,000 / 244,000 / 488,000 / 976,000 点/秒

测距误差....±2毫米,10 米或25米处,分别对应90%和10%反射率

彩色单元

分辨率.................................................. 7千万彩色像素

动态彩色特性....................................................亮度自适应

旋转单元

视场(垂直/水平) ..............................................300°/ 360°

步长(垂直/水平)：0.009° ( 上40,960 三维像素) / 0.009° (360°上40,960 三维像素)

垂直扫描速度............................. 5,820转/分钟或 97赫兹

激光(发射器)

激光等级.................................................................. 3R

激光功率.............................................................. 20毫瓦

波长................................................................... 905纳米

光束发散角................................. 典型0.19毫弧度(0.011°)

光束出口直径.............................................3.0毫米，圆形

数据处理与控制

数据存贮................................... SD, SDHCTM, SDXCTM;包含32 GB卡

扫描仪控制.................................................彩色触摸显示屏

WiFi (WLAN) 无限局域网：可以在移动设备用Flash;遥控、扫描显象和下载

感应器

双轴补偿器....................................... 精度0.015°范围±5°

高度感应器..............................可通过电子气压计为每次扫描

                                  添加相对于某一参考点的高度信息

罗盘.......................电子罗盘给每次扫描提供方位信息,可校准

硬件规格

供电电压...........................19 伏特(外部), 14.4伏特 (内部电池)

功耗.....................................40 瓦特或80瓦特(电池也充电时)

电池供电.........................................................5个小时

环境温度.............................. 5 ℃ to 40 ℃ (41°F to 104°F)

湿度.......................................................................非冷凝

电缆连接器.................................................位于扫描仪基座

重量..................................................................... 5.0公斤

尺寸.............................................24厘米 x 20厘米 x 10厘米
