南方NET S8 CORS系统

南方NET S8 CORS系统

1、采用嵌入式系统平台，选用32位ARM处理器AT91RM9200，主频可上到180MHz，工业级设计，抗干扰能力稳定性好。以太网接口采用10M/100M自适应网卡接口芯片，满足大多数数据传输需要。

2、外部板载接口 RJ45（10M/100M）、主板直连串口（2个），主机通信串口（1个），电源接口（1个），GPS天线接口（1个），气象仪接口，气压仪接口

3、支持1G到8G任意容量大小的工业级SD数据存储卡，数据以文件方式存储，可供本机复制下载或远程下载；并有循环存储功能。用户可以通过服务器远程设置是否启用SD卡存储静态数据。

4、用户可通过网络、串口、蓝牙以及液晶面板按钮等任意方式对系统参数进行配置。同时系统支持远程的升级与注册功能。方便用户远程对系统对进行维护操作，减少用户的维护成本。

5、工业级设计，坚固铝合金外壳，全密封防水、防尘；仪器两端特殊软橡胶圈设计，防震性能高。工作温度：－30℃～75℃； 工作湿度：相对湿度，10％～95％（非凝结）。

产品说明

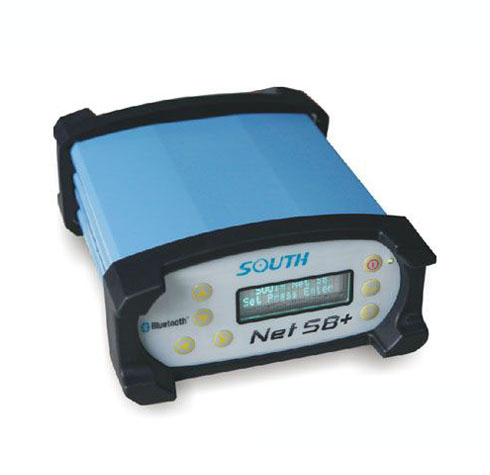

NET S8是南方测绘针对CORS系统应用而设计的一款高性能GNSS接收机。通过网络进行数据传输和远程控制时，可通过设置不同可靠访问级别，实现对GPS接收机的不同操作。例如：设置管理级、普通级和浏览级三种访问级别，其中管理级用户具备各种能力，可对接收机固件进行升级、配置接收机各种选项、数据读写等；普通级用户具备数据读写权限，可进行接收机内部数据删除等操作；浏览级用户具备只读权限，不能执行数据删除等操作；接收机自身可作为Ntrip服务器，具备客户机功能。同时支持通过IP协议实现的FTP推送功能，其TCP/IP设置既可在接收机本地端也可以在远程端进行更改。接收机配置参数可通过浏览器界面进行更改，浏览器设置支持中英文界面，具备在控制平台通过工具软件进行原始数据下载、接收机设置和重新启动等远程操作的能力。

技术参数

1、NetS8南方公司研制的新一款网络CORS主机，采用主流操作系统Linux为内置操作系统。新增了USB接口以及完善的内置网页等。

2、主机配备2个电源接口、2个RS232接口、2个USB接口、1个PPS输出接口、1个外部时钟输入接口、1个外部事件输入接口，可连接高精度原子钟、气象仪、气压仪、倾斜仪等多种传感器设备，适用于不同行业对于多功能CORS系统的需求。

3、内置4GB的高性能工业级SD数据存储卡，支持1G到16G任意容量大小的工业级SD数据存储卡，可储存5秒采样率12个月以上的原始观测数据。数据以文件方式存储，可供本机复制下载或远程下载；并有循环存储功能。同时用户可以通过本地主机或服务器远程设置是否启用SD卡存储静态数据。

4、用户可通过网络、串口、蓝牙以及液晶面板按钮等方式对系统参数进行配置。用户通过网络可以远程登录到NET S8主机，通过设置不同的可靠访问级别，实现对主机的不同操作。用户可以查看主机的运行状态，下载观测数据，支持远程的重启、格式化SD卡、固件升级和注册等。方便用户远程对系统对进行维护操作，减少用户的维护成本。

5、基站主机具备自动复位功能，在主机掉电恢复后会自动按原设置继续工作，而无须人工干预；主机具备长期、稳定的连续工作能力，即长期、连续跟踪卫星信号并记录数据的能力。

GNSS特性

• 220个信道：

– GPS：同步L1 C/A、L2E、L2C、L5

– GLONASS：同步L1 C/A、L1 P、L2 C/A （限于GLONASS M）和L2 P

– SBAS：同步L1 C/A、L5

– GIOVE-A：同步L1 BOC、E5、E5B和E5 AltBOC

– GIOVE-B：同步L1 CBOC、E5、E5B和E5 AltBOC

– GALILEO：未开通

• 天宝Maxwell 6优级自定义测量GNSS技术

• 用于全球导航卫星系统伪距测量的高精度多相关器

• 未经滤波、未平滑的伪距测量数据，用于低噪音、低多路径误差、低时域相关性和高动态响应

• 噪音低的GNSS载波相位测量，1赫兹带宽内的精度<1毫米

• dB-Hz内报告的信噪比

• 应用成熟的天宝低仰角跟踪技术

初始化时间           通常<10秒

初始化可靠性         >99.9%

定位精度

静态

平面：±(2.5mm+1x10-6D)

高程：±(5.0mm+1x10-6D)

数据存储、输出

•内存：4GB，可记录12个月的原始观测数据（卫星数据记录为5秒一个历元），支持16G大容量工业级SD数据存储卡

•定位输出：1 Hz、2 Hz、5 Hz、10 Hz、20Hz和50 Hz（取决于安装选项）高达50赫兹的原始测量与定位输出

•储存格式：sth、RINEX、BINEX

•文件命令方式多样

•数据检索：HTTP下载、FTP下载和USB拷贝

•支持循环存储

•支持外接USB存储器

数据传输

•以太网：支持TCP/IP数据流，包括Server和Client两种种模式，支持HTTP、FTP等服务；

•串口：支持3路独立的串口数据流，可以输出导航定位数据、原始观测数据、差分修正数据和1PPS-UTC；

•蓝牙：支持2.4GHz连接。

电气性能

•电压：DC输入12～15V带过流保护

•功耗：3.0W

设备接口

•1个RJ45网络接口

•2个RS232接口，支持气象仪、倾斜仪和各类传感器

•1个主USB接口，可以外接USB存储器用来记录原始观测数据

•1个从USB接口，可以通过该接口直接下载接收机内部存储的数据

•2个电源输入口，相互独立，保证系统的供电可靠性

•1个PPS输出接口

•1个外部时钟输入接口

•1个外部事件输入接口

•1个GNSS天线接口

物理指标

尺寸：20.2cm长×16.3cm宽×7.5cm高

重量：1.4kg

防震：坚固铝合金外壳加塑胶圈，抗1米自然跌落

防水：用水冲洗无任何伤害

防尘：完全防止粉尘进入

等级：IP67

工作环境：

工作温度：－40度至75度

工作湿度：相对湿度，10％～100％（非凝结）
