用途概述

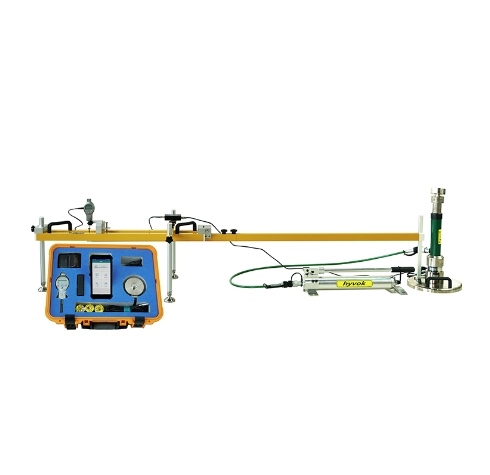

GTJ-Ev2-W型静态变形模量测试仪，用于测定路基在静荷载作用下的沉陷值，从而评估路基的承载力和变形量。适用于受静荷载作用的铁路、公路、机场、城市交通、港口、码头及工业与民用建筑的地基施工质量监控监测。通过圆形承载板和加载装置对地面进行第 一次加载和卸载后，在进行二次加载，用测得的承载板下应力σ和与之相对应的承载板中点沉降值S，来计算变形模量Ev2及Ev2/Ev1的值。
适用标准
《铁路工程土工试验规程》（TB10102-2023）
《铁路路基工程施工质量验收标准》（TB10414-2018）
产品特点
※ 手机APP数据处理方式，实现了数据无线采集、无线传输，并提供云传输端口可对接工程检测管理系统，为实现试验数据的实时采集、数据在线分析、大数据管理等提供可靠的数据来源；
※GPS精准定位；精准显示测点坐标信息
※采用进口传感器及部分元器件，测试精度高。

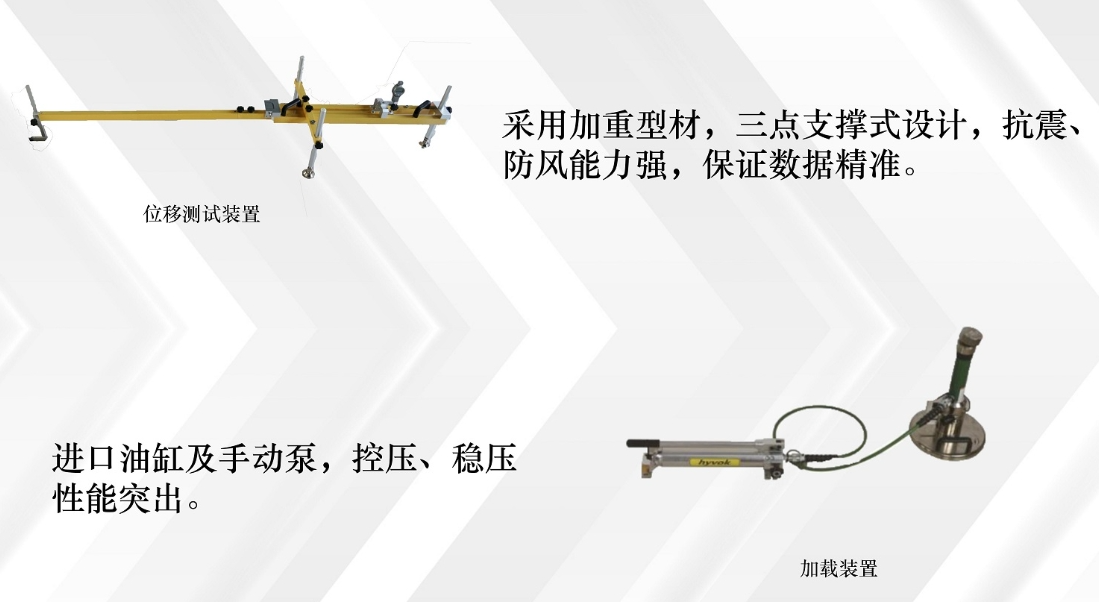

※采用进口油缸及手动泵，控压、稳压性能突出；
※位移采集装置采用加重型材，三点支撑式设计，抗震、防风能力强，保证数据精准；
※自动计算Ev1、Ev2及Ev2/Ev1值，并显示曲线；
※无线蓝牙微型打印机，现场直接打印数据以及现场照片，确保测试结果准确、客观；
※语音提示功能，操作更便捷；
※中英文界面自由切换，国外客户使用更加方便快捷。
技术参数
测试适用范围 | 适用土壤类型 | 粒径不大于承载板直径1/4的各类土和土石混合填料 |
测试影响深度 | 0～500mm | |
工作环境 | 温度 -10℃~40℃ 湿度 ＜90%HR | |
手持主机 | 规格 | 安卓手机，支持鸿蒙系统 体积：145×70×10mm 重量：110g |
存储容量 | 视手机内存而定 | |
供电方式 | 视手机电池而定 | |
定位方式 | 北斗/GPS | |
显示方式 | 手机APP方式，中英文切换显示 | |
打印机 | 连接方式 | 无线蓝牙打印 |
传感器 | 压力传感器量程 | 100kN |
位移传感器量程 | 25mm，分辨率0.01mm | |
数据采集装置 | 承载板 | 直径：300mm 厚度：25mm 重量：17.5kg |
加载装置 | 液压泵：压力100kN 1×120mm，1×160mm，2×60mm | |
沉降量测试装置 | 三点支撑架(带有可伸缩、可旋转杠杆臂，底座可调节) 尺寸： 2320×570×420mm(长X宽X高) | |
包装规格 | 主机箱 | 材质：工程塑料 体积：470×360×170mm 重量：7.0kg |
外包装箱1 | 材质：铝合金 体积：1410×510×260mm 重量：72kg | |
外包装箱2 | 材质：铝合金 体积：1270×440×230mm 重量：32kg |
产品配置
序号 | GTJ-Ev2-W静态变形模量测试仪物品清单 | 数量 |
1 | 工程箱 | 1 |
2 | 手机 | 1 |
3 | 微型打印机 | 1 |
4 | 打印机充电器（细插头） | 1 |
5 | 打印纸 | 10 |
6 | 压力传感器 | 1 |
7 | 位移传感器 | 1 |
8 | 位移传感器电池 | 1 |
9 | 采集盒 | 1 |
10 | 主机-采集盒信号线 | 1 |
11 | Mini-USB传输线 | 1 |
12 | 配套光盘 | 1 |
13 | 主机充电器 | 1 |
14 | 操作指南 | 1 |
15 | 产品合格***、保修卡、装箱单 | 1套 |
