用途概述

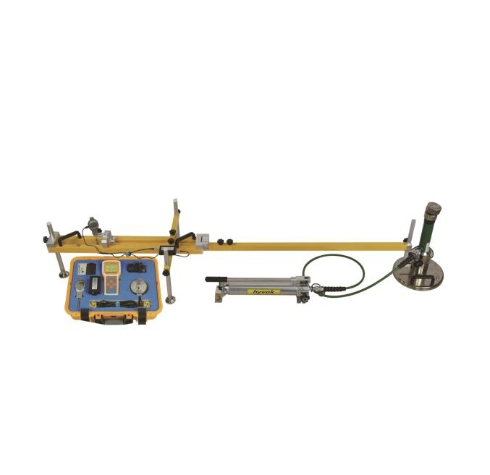

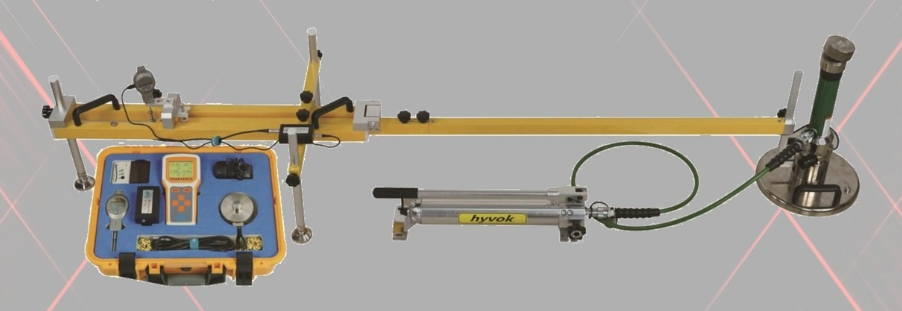

GTJ -Ev2-K是用于测定路基在静荷载作用下的沉陷值，从而评估路基的承载力和变形量。适用于受静荷载作用的铁路、公路、机场、城市交通、港口、码头及工业与民用建筑的地基施工质量监控监测。
同时该仪器也适用于粗、细粒土和土填压实后的路基、基层等的地基系数的测试，也可用于计算均匀地基土的变形模量。测试地基土的应力与变形特性，确定铁路、公路路基、路层等的地基系数，该产品具各测试K30、K40、K60的功能。为迎合铁路信息化要求，我司联合铁路部门的专家，打破传统陈旧的测试方式将地基系数测试仪智能化，极大地提高了测试精度和测试效率，产品质量达到国际先进水平。
适用标准
《铁路工程土工试验规程》（TB10102-2023）
《铁路路基工程施工质量验收标准》（TB10414-2018）
产品特点
※ 采用进口传感器及部分元器件，测试精度高，试验数据更可靠；
※ 采用进口油缸及手动泵，控压、稳压性能突出；
※ 位移采集装置采用加重型材，三点支撑式设计，抗震、防风能力强，保证数据精准；
※ 位移采集数据：荷载板中单点采集，数据更客观、更精准。
※ 自动计算Ev1、Ev2及Ev2/Ev1值，并显示曲线。直接显示荷载强度和沉降值，自动计算K30、K40、K60值，并显示压力与沉降曲线；
※ 语音提示功能，操作更便捷；
※ 配带蓝牙微型打印机，现场直接打印数据以及现场照片，确保测试结果准确、客观；
※ 中英文界面自由切换，国外客户使用更加方便快捷。
技术参数
测试适用范围 | 适用土壤类型 | 粒径不大于承载板直径1/4的各类土和土石混合填料 |
测试影响深度 | 0～500mm | |
工作环境 | 温度 -10℃~40℃ 湿度 ＜90%HR | |

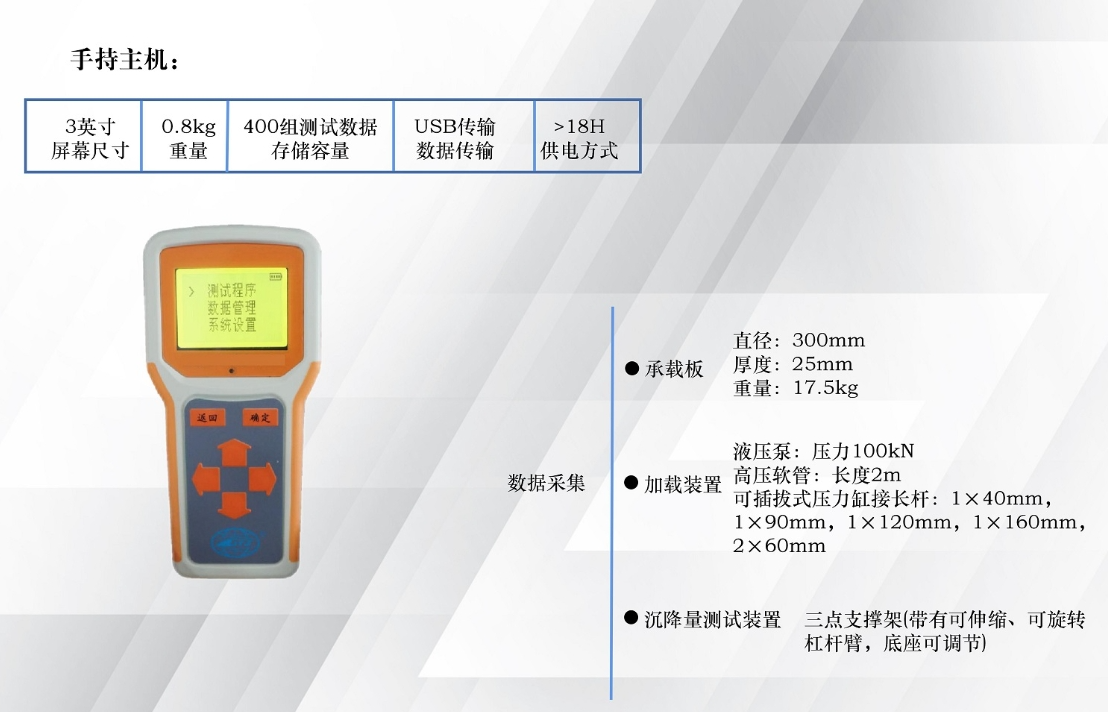

手持主机 | 规格 |
屏幕尺寸：3英寸 体积：100×205×40mm 重量：0.8kg |
存储容量 | 400组测试数据 | |
数据传输方式 | USB数据线传输 | |
供电方式 | 大容量锂电池，工作时间大于18小时 | |
显示方式 | 手持主机屏幕，中英文切换显示 | |
打印机 | 连接方式 | 无线蓝牙打印 |
传感器 | 压力传感器量程 | 100kN |
位移传感器量程 | 25mm，分辨率0.01mm | |
数据采集装置 | 承载板 | 直径：300mm 厚度：25mm 重量：17.5kg |
加载装置 | 液压泵：压力100kN 高压软管：长度2m 可插拔式压力缸接长杆：1×40mm，1×90mm， 1×120mm，1×160mm，2×60mm | |
沉降量测试装置 | 三点支撑架(带有可伸缩、可旋转杠杆臂，底座可调节) 尺寸： 2320×570×420mm(长X宽X高) 重量： 12.5kg | |
包装规格 | 主机箱 | 材质：工程塑料 体积：470×360×170mm 重量：7.0kg |
外包装箱1 | 材质：铝合金 体积：1410×530×260mm 重量：57kg | |
外包装箱2 | 材质：铝合金 体积：1260×440×240mm 重量：29kg |
产品配置
序号 | GTJ-Ev2-K | 数量 |
1 | 工程箱 | 1 |
2 | GTJ-Ev2-K主机 | 1 |
3 | 微型打印机 | 1 |
4 | 打印机充电器（细插头） | 1 |
5 | 打印纸 | 10 |
6 | 压力传感器 | 1 |
7 | 位移传感器 | 1 |
8 | 位移传感器信号线 | 1 |
9 | 采集盒 | 1 |
10 | 主机-采集盒信号线 | 1 |
11 | Mini-USB传输线 | 1 |
12 | 配套光盘 | 1 |
13 | 主机充电器8.4V/2A | 1 |
14 | 操作指南 | 1 |
15 | 产品合格***、保修卡、装箱单 | 1套 |
