用途概述
声透射法快速连续检测基桩；连续墙完整性快速检测；结构混凝土抗压强度检测；结构混凝土裂缝深度检测；结构混凝土裂缝宽度检测；混凝土路面抗弯检测；岩体、混凝土等非金属材料力学性能检测。
产品特点
※ 新升级无线云传输功能；
※ 性能稳定、功能强大，是工程检测、教学、科研等需求多样化用户的选择；
※ 集测桩、测强、测缺、测宽、测深、测路面抗弯6大功能于一体；
※ 半反半透、高亮度、TFT彩色液晶屏；
※ 全触屏操作、简单方便、稳定可靠；
※ 多通道自动采集，自动记录高度和声时波形；
※ 深度记录轮采用防尘、防水设计；
※ 内存容量大、工作时间可达10小时以上；
※ 可直连数显回弹仪探头进行声回弹综合法测强；
※ U盘转存数据、支持通过U盘进行软件升级；
※ 专用分析软件功能强大、数据分析处理、报告生成、打印报表轻松完成；
※ 换能器线轴采用集流环设计，信号电缆收放自如，防止扭断电缆；
※ 中英文界面自由切换，国外客户使用更加方便快捷。
适用标准
●《建筑基桩检测技术规范》-JGJ 106-2014
●《公路工程基桩动测技术规程》-JTG/T F81-01-2004
●《铁路工程基桩检测技术规程》-TB 10218-2019
●《建筑地基基础检测规范》-DBJ/T 15-60-2019
●《深圳市建筑基桩检测规程》-SJG09-2020
●《声法检测混凝土缺陷技术规程》-CECS 21 : 2000
●《声回弹综合法检测混凝土强度技术规程》-CECS 02：2005
●《铁路工程结构混凝土强度检测规程》-TB 10426-2019
●《水运工程混凝土结构实体检测技术规程》-JTS 239-2015
●《高强混凝土强度检测技术规程》-JGJ/T294-2013
●《回弹法、声回弹综合法检测泵送混凝土强度技术规程》-DBJ/T01-78-2003
●《结构混凝土抗压强度检测技术规程》-DG/TJ08-2020-2007
●《公路工程声回弹综合法检测结构混凝土强度技术规程》-DB51/T1996-2015
●《声回弹综合法检测混凝土抗压强度技术规程》-T/CECS02-2020
● 《公路工程基桩检测技术规程》—JTG/T 3512-2020
● 《水运工程地基基础试验检测技术规程》—JTS 237-2017
●《公路路基路面现场测试规程》（JTG 3450-2019）
技术参数

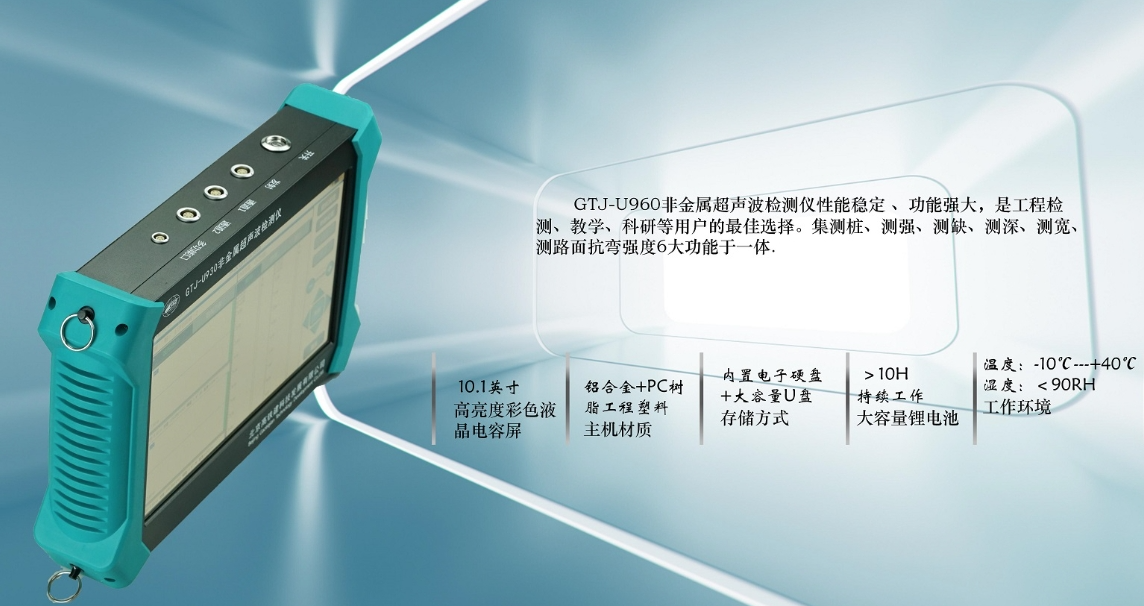

产品型号 | GTJ-U960非金属声波检测仪（多管测桩） |
主控单元 | 内置A9工控主板 |
显示屏 | 10.1英寸、高亮度、TFT彩色液晶电容屏 |
操作方式 | 触摸屏 |
存储方式 | 内置电子硬盘（≥8GB）+大容量U盘 |
数据传输方式 | USB传输、无线云传输（选配） |
采集模式 | 同步连续快采 |
通道数 | 4通道自发自收 |
一次性剖面数 | 6 |
触发方式 | 信号触发 |
测试方式 | 平测、复测、加密、斜测 |
采样周期（μs） | 0.05~409.6 多档可选 |
声时精度（μs） | 0.05 |
声时范围（μs） | ±1677700 |
测宽功能 | 测量范围：0~10mm；测量精度：0.01mm； |
动态范围（dB） | 146 |
频带宽度（kHz） | 1~500 |
接收灵敏度（μV） | ≤10 |
增益精度（dB） | 0.5 |
发射电压（V） | 125、250、500、1000 四档可调 |
通讯接口 | USB、蓝牙、wifi |
工作时间（h） | ≥8 |
供电方式 | 内置锂电池 外置220V～16V AC/DC |
工作环境 | 温度（℃）-10℃~+40℃ 湿度（RH）< 90% |
主机尺寸（mm） | 335*195*58 |
产品配置
序号 | GTJ-U960非金属声波检测仪清单 | 数量 |
1 | 工程箱 | 1 |
2 | 主机 | 1 |
3 | 平面换能器 | 2 |
4 | 触摸笔 | 1 |
5 | 信号线（10米） | 2 |
6 | 缝宽摄像头 | 1 |
7 | 摄像头信号线 | 1 |
8 | 校验板 | 1 |
9 | 主机充电器 | 1 |
10 | 主机支架 | 1 |
11 | 背包带 | 1 |
12 | U盘 | 1 |
13 | 操作指南 | 1 |
14 | 产品合格证、保修卡、装箱单 | 1套 |
