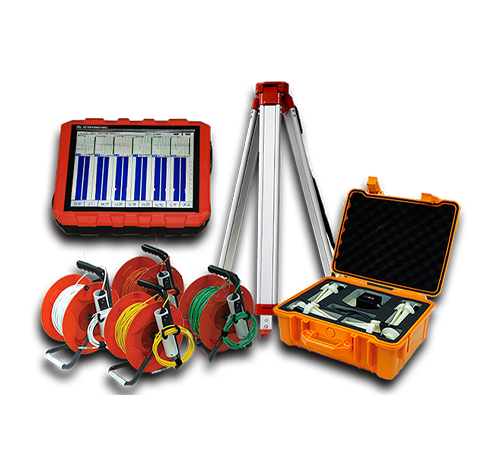

ZBL-U5700多通道chao声测桩仪
产品说明
应用领域：声波透射法基桩完整性检测； 结构混凝土抗压强度、裂缝深度及缺陷检测； 连续墙完整性检测； 地质勘查、岩体完整性、风化评价测试； 岩体、混凝土等非金属材料力学性能检测。
深度记录轮采用防尘、防水设计。同时具备有线、无线连接方式，灵活方便；
首波定位准确，现场实时还原桩身缺陷；
采用高性能A8+DSP 主控处理单元，搭配10.4 英寸工业高亮宽温液晶屏；
换能器线轴采用集流环设计，信号电缆收放自如，防止扭断电缆。
技术参数
名称 | 技术指标 | |||
产品型号 | ZBL-U5600 | ZBL -U5700 | ||
主机 | 通道数 | 3 | 4 | |
一次测试剖面数 | 3 | 6 | ||
主控单元 | 内置A8工控主板 | |||
显示屏 | 10.4英寸高清高亮液晶屏 | |||
操作方式 | 触摸屏 | |||
存储方式 | 内置电子硬盘（≥4GB）+大容量U盘 | |||
采集模式 | 同步连续快采 | |||
采样周期（μs） | 0.05 ~ 409.6多档可选 | |||
声时精度（μs） | 0.05 | |||
记录长度 | 512 ~ 4096 | |||
声时范围（μs） | ±1677700 | |||
发射电压（V） | 65、250、500、1000 四档可调 | |||
放大增益 | 82 | |||
动态范围（dB） | 154 | |||
增益精度（dB） | 0.5 | |||
频带宽度（kHz） | 2 ~ 500 | |||
接收灵敏度（μV） | ≤10 | |||
道间串扰 | ≤1/400 | |||
通讯接口 | USB、MiniUsb、WiFi、蓝牙 | |||
测试方式 | 平测、复测、加密、斜测 | |||
工作时间（h） | ＞8 | |||
供电方式 | 内置 | 锂电池或移动电源 | ||
外置 | 220V AC/DC | |||
工作环境 | 温度（℃） | -10 ~+40 | ||
湿度（RH） | ＜90% | |||
主机尺寸（mm） | 270×220×75 | |||
主机重量（kg） | 2.5 | |||
云上传 | 支持 | |||
无线提 升装置 | 提升装置连接方式 | 有线无线可切换 | ||
三维成像 | 支持 | |||
传输距离（m） | ≥10 | |||
分辨率（cm） | 1 | |||
连续工作时间 | ≥20小时 | |||
供电方式 | 内置锂电池 | |||
记录间距（cm） | 2 ~ 25可选 | |||
提升速度（m/min） | ＞60（每米5个测点） | |||
