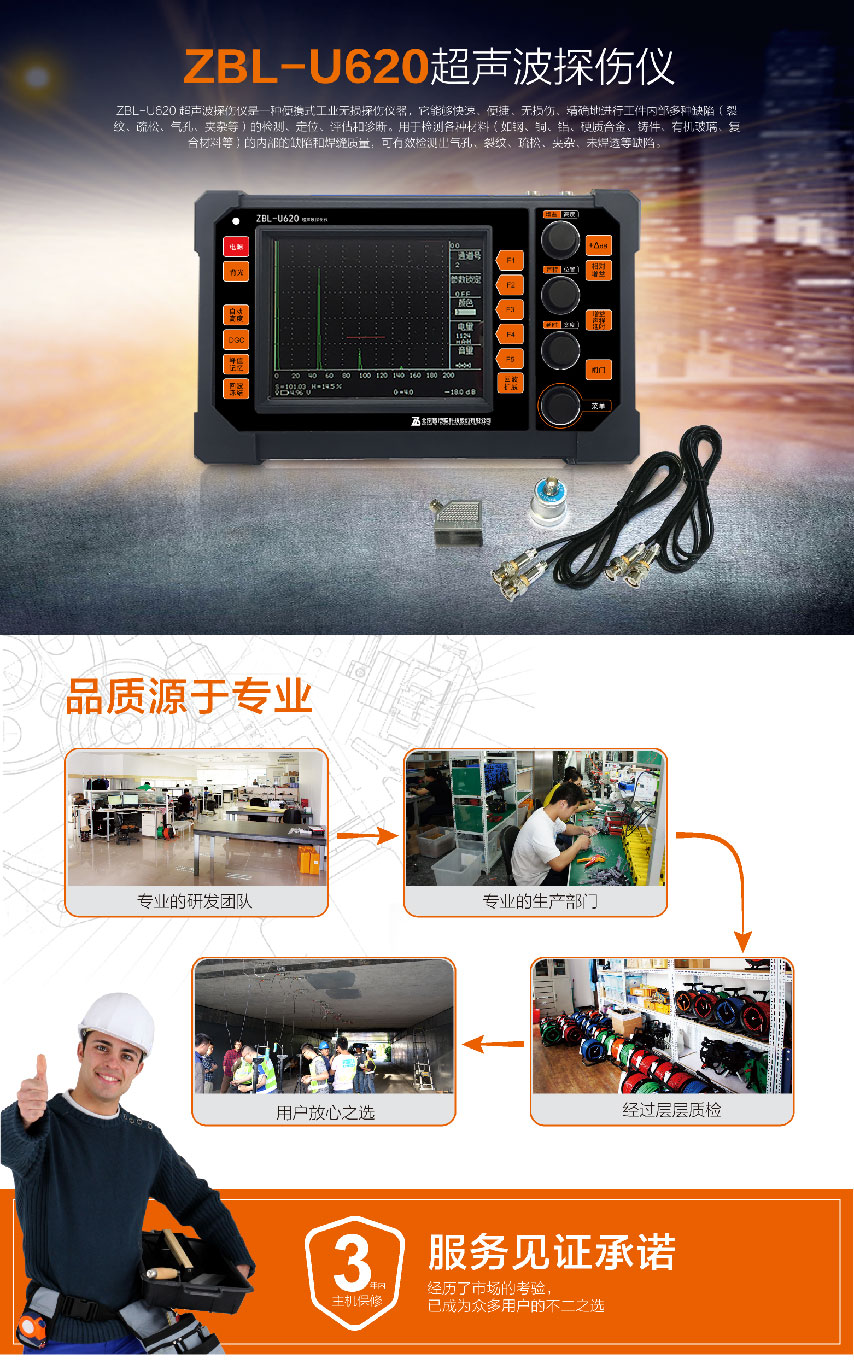

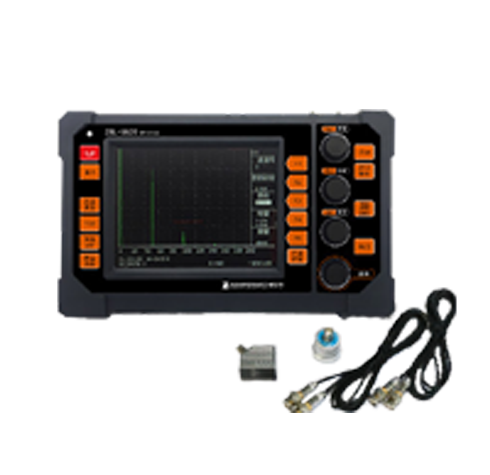

ZBL-U620超声波探伤仪
产品说明
应用领域：ZBL-U620 超声波探伤仪是一种便携式工业无损探伤仪器，它能够快速、便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、疏松、气孔、夹杂等）的检测、定位、评估和诊断。用于检测各种材料（如钢、铜、铝、硬质合金、铸件、有机玻璃、复合材料等）的内部的缺陷和焊缝质量，可有效检测出气孔、裂纹、疏松、夹杂、未焊透等缺陷。
模块化设计，方便维护、更换机械回弹仪；
自动进行角度识别；
支持蓝牙无线传输，无缝对接智博联工程检测管理系统；
内置钢砧率定功能，记录率定信息；
可语音报数；
支持无线蓝牙打印机，现场可打印测试结果。
技术参数
名称 | 技术指标 | |||||
材料声速 | 1000～9999M/S | |||||
最大声程（mm） | 6100，满刻度声程最小4（钢，纵波，反射式） | |||||
频率范围（MHz） | 0.4～10/0.7~1.4 | 1.8～3.54～6（带通） | ||||
增益范围（dB） | 0～110（步长0.1，1） | |||||
延时范围（mm） | 0～6000 | |||||
K值范围 | 0.20～5.00 | |||||
抑制范围（%） | 0～50 | |||||
增量（dB） | 0～20 | |||||
补偿（dB） | -20～20 | |||||
测长线（dB） | -20～20 | |||||
定量线（dB） | -20～20 | |||||
判废线（dB） | -20～20 | |||||
垂直线性（%） | <3 | |||||
水平线性（%） | <0.3 | |||||
名称 | 技术指标 | |||||
发射重复频率（Hz） | 25～400 | 声程<150μS时 | 400/200 | FAST/SLOW | ||
150μS<声程<300μS时 | 200/100 | FAST/SLOW | ||||
300μS<声程600μS时 | 100/50 | FAST/SLOW | ||||
50/25Hz | FAST/SLOW | |||||
电池连续工作 时间(h) | 约5（350mm声程、背光强、发射重复频率FAST） 约6.5（350mm声程、背光弱、发射重复频率SLOW） | |||||
发射电源电压（V） | DC200 | |||||
发射脉冲宽度（μS） | 负脉冲方波0.05～0.6 | 可调（步长0.01） | ||||
发射脉冲内阻（Ω） | 不大于10 | |||||
测厚分辨率（mm） | 0.02（厚度小于650时） | |||||
储存环境温度（℃） | -20～+70 | |||||
工作环境温度（℃） | -10～+50 | |||||
外形尺寸（mm） | 230×146×37（不包含旋钮突出部分） | |||||
质量（g） | 约900（含4节AA镍氢电池） | |||||
