中海达-华星A20网络RTK系统
A20网络RTK系统产品特点
>新一代小型智能RTK，配备全新优效的智能实时内核平台；
>北斗全星座系统，支持BDS、GPS、GLONASS多系统导航定位；
>小型化零相位天线；
>内置4.0标准长距离双模蓝牙，向下兼容蓝牙2.1标准；
>内置8GB大容量数据存储器；
>配备iHand20全强固智能手簿或工业级平板电脑；
>NFC闪触配对连接接收机并自启动手簿软件；
>采用手簿控制器接收差分；
>专为Android系统开发定制的Hi-Survey智能测量手簿软件。
务实小时代
重量轻，体积小……
这些只是产品物理性的改造……
我们追求的本质是让测绘工作更轻松、愉快……
务实既是态度，也是观点……
小时代……
不单是把产品做小……
功能、服务更实在！
小而精才实在
RTK的小是相对的……
就外形来讲，较之上一代RTK……
真的小了很多……
工艺材料的进步……
看得见又摸得着的镁合金材质……
美观且耐用……
不但精致……
还抗摔防水！
实用便是硬道理
天线：提高卫星信号捕捉能力，在城市测量中轻松固定，增强多路径抑与抗干扰能力，在高压线、矿区等高辐射环境中也能稳定测量；
高精度主板：小机身，大主板，精度高，稳定，性能优秀；
NFC闪联：通过NFC硬件射频识别通讯技术，只需要1秒，即可自动实现5步（启动软件--打开蓝牙--搜索蓝牙--连接蓝牙--开始项目）；
双模蓝牙：配备4.0标准双模长距离蓝牙，能够连接主流的手机、平板等消费级数码产品，同时向下兼容2.1标准，连接工业级手薄；
闪电启动：1s启动8s锁定，随时进入工作状态；
高容量电池：内置可更换6300mAh电池，支持普通移动电源，外挂电台电源等实时供电及充电；
IP68：可抗2米水下临时浸泡，防止粉尘进入。
云服务
云服务是专为测量用户打造的一系列云服务，主要围绕移动互联和数据管理应用，以测量的位置数据为基础，通过互联网体验实现测量内外业一体化作业，可为用户搭建自主管理的私有云服务。
五大服务模块
1、设备管理
提供设备管理模块，让用户对现有设备的配备情况、出勤状态和健康状态了如指掌。同时，提供对设备的远程升级、远程注册和远程设备功能；
2、设备监控
实时监控设备作业状态，通过电子底图直观了解设备位置信息、使用者信息和测区范围，使设备可追溯、可查询、可统筹；
3、数据管理
提供一项云存储服务，包含用户轨迹信息、控制点信息、参数信息、测量期轨迹监控、数据融合与接口转换、任务完成统计等功能；
4、协同作业
在同一项目下，全体工作成员的测量数据可实时共享，在手薄上可直观的查看其他项目成员的数据，使测量过程实现无漏测、无重测、可帮测；
5、用户管理
以人为对象，建立项目组织架构，根据架构设置各对象权限，实现“能做什么”以及“在做什么”的管理。

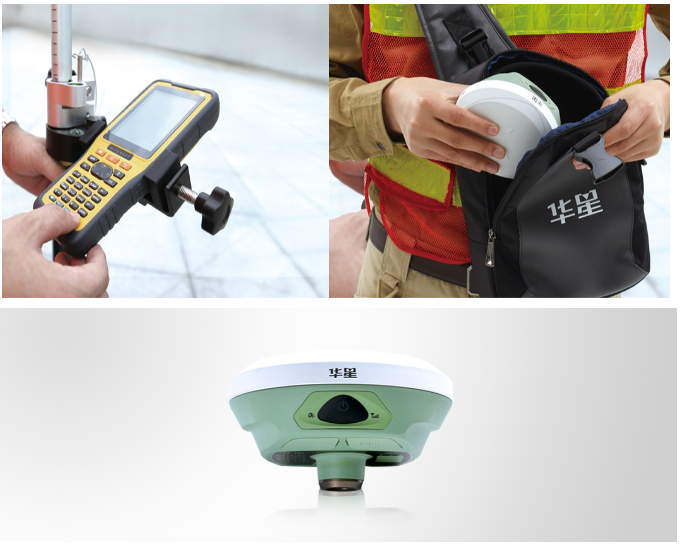

方便易携更轻松
轻巧的仪器箱：尺寸275mm*365mm*177mm，相比传统箱子，体积减少40%；
便携的斜挎包：尺寸260mm*200mm*105mm；
轻盈的对中杆：880g，相比普通对中杆重量减轻200g。
专业软件
Hi-Survey智能测量软件是中海达设计的专业手簿软件，丰富的参数设置、支持多种语言、操作便携，旨在提升各行业测绘作业效率。
> RTK、PPK（post processed kinematic)技术，即动态后处理技术、静态测量模式
>碎步测量、点、线放样、图根控制测量
>具有移动GIS坐标+属性的自动匹配采样
>海量遥感影像与矢量数据的叠加展示
>数据字典支持、自定义数据采集
>Dxf底图直接加载
>软件、固件自动升级
>产品信息实时推送
>实时在线图文信息上报求助服务
行业应用：
>施工放样
丰富的点、线放样功能，辅以图形化的操作指导，给您的工程施工节约更多成本
>电力交通
方便的电力测向、测距、角度计算功能；实用的公路测设、中桩、边桩测量，纵、横断面测量功能
>CORS应用
面向CORS系统的应用，只需一台RTK移动台即可接收CORS差分信号进行数据采集、施工放样等所有的作业
>CORS建站
HD-CORS融合了中海达多年的成熟建站技术，具有运行稳定，传输距离长等优点，是城市连续参考站系统的解决方案。
>控制测量
一次投资，多重功能，iRTK的双频静态测量精度满足任何控制测量要求，配套成熟的专业数据解算软件，可助您完成各种高精度的控制测量工作
>数据采集
面向GIS系统设计的手簿操作软件，灵活的编码功能，满足您快速优效的野外数据采集需要
>水上测量
配套中海达测绘权威的海洋测量、海洋成图软件及测深仪，轻松实现水下地形测量工作，彻底改变传统的水上测量作业模式
>施工定位（水上）
配合中海达海洋施工定位软件，iRTK系统助您精准完成抛石、铺排、打桩等海洋工程，满足海上工程的特殊要求
产品说明

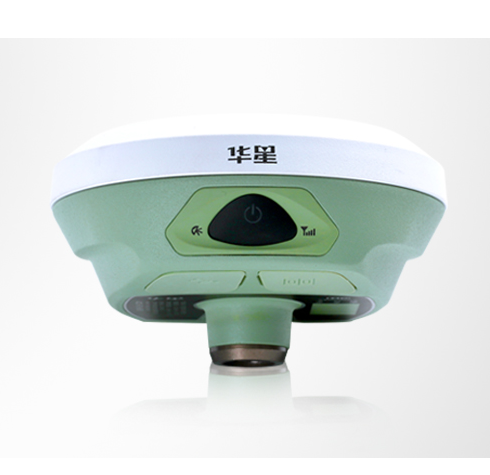

A20网络RTK系统是华星品牌一款小型网络RTK接收机，小巧的外观设计，镁合金结构。采用多星多频技术，内置全星座主板；双模长距离蓝牙及NFC，支持手簿差分，和云服务。A20让测量变得更加优效、快捷、省心！
技术参数
系统配置
操作系统：智能操作系统
启动时间：1s
数据存储：内置8GB存储器
GNSS配置
系统内核：多星系统内核
通道数：220
BDS：B1、B2、B3
GPS：L1、L2C/P、L5
GLONASS：L1、L2
输出格式：ASCII：NMEA-0183以及二进制
定位输出频率：1Hz~20Hz
差分支持：CMR、RTCM2.X、RTCM3.0、RTCM3.2
定位输出频率：GNS、Rinex双格式静态数据
精度和可靠性[1]
RTK定位精度：平面：±（8+1×10-6D）mm（D为被测点间距离）
高程：±（15+1×10-6D）mm（D为被测点间距离）
静态定位精度：平面：±（2.5+1×10-6D）mm（D为被测点间距离）
高程：±（5+1×10-6D）mm（D为被测点间距离）
初始化时间：＜10秒
初始化可靠性：>99.99%
通讯配置
双模蓝牙：双模，蓝牙4.0，向下兼容2.1
NFC闪联：实现蓝牙闪触配对
手簿通信：3G手簿差分（可选4G全网通）
外挂电台（选配）：功率：5W/10W/20W/30W可调，频道数：116个频段可调
网络模式：支持ZHD协议、NTRIP协议，支持内置千寻知寸服务
电源特性
功耗：3.2W
内置电池：高容量锂电池6300mAh/3.7V,可拆卸，单块电池工作时间7小时以上[1]
外部供电：USB口：直流4.2-5.5VDC/2A
小五芯接口：直流6-28VDC/2A
支持充电宝供电
物理特性
尺寸：127.5mm×57mm
主机重量：700g（含主机电池）
材料：外壳采用镁合金材料
环境特性
防尘防水：IP68；可抗2米水下临时浸泡，防止粉尘进入
测杆防摔：抗2米测杆自然跌落
相对湿度：抗泠凝
工作温度：-45℃～75℃
存储温度：-55℃～85℃
用户界面
按键：单按键
指示灯：3个LED指示灯：卫星灯、信号灯、电源灯
注：
[1]测量精度、可靠性受多种因素干扰，包括卫星几何分布、卫星数、观测时间、卫星星历、电离层状况及多路径等。
[2]电池工作时间与工作环境、工作温度及电池寿命有关。
标配选件
iHand20智能手簿
系统配置
操作系统：Android4.2操作系统
处理器：1.5G，4核处理器
内存：1GB RAM+4GB ROM+8GT-Flash存储卡
显示：3.7英寸高亮专业级户外彩色触摸屏，多点电容式触摸
GPS特性
支持GPS和AGPS，20通道
内置高灵敏度抗干扰GPS天线
更新率：1Hz
首定位时间：30秒（典型）
单点定位：5米
通讯配置
内置蓝牙(2.1+4.0)、USB接口、支持WIFI
支持WCDMA/HSDPA/EDGE/GPRS，双卡双待
电源性能
内置3.7V锂电池，6300毫安时
可方便拆卸，支持在线充电
单块电池可连续工作25小时
应用功能
内置800万像素自动对焦摄像头，具备影像标注功能
内置麦克风，具备语音标注功能
支持3.5mm音频插孔
重力感应器、电子罗盘、气压计、距离传感器、光感应器、陀螺仪
物理性能
尺寸：213mm×89mm×35mm
重量：520g(含电池)
工作温度：-20℃～+55℃
存储温度：-30℃～+65℃
防尘防水：IP68
防震：抗1.2米自由跌落
*以上技术参数以实际产品为准，如有变更，恕不另行通知。
