DJI Mavic 3 RTK模块使用教程
安装
打开飞行器扩展接口保护盖，将RTK模块安装至机身顶部，确保RTK模块的Type-c接口，可以完全插入至飞行器扩展接口内拧紧模块底座两侧螺丝，开启遥控器和飞行器电源，确保遥控器和飞行器处于正常连接状态。
打开DJI Pilot 2 App根据界面提示完成RTK模块。
网络RTK服务使用
进入“RTK设置”页面，开启“RTK定位功能”，将“RTK服务类型”设置为“网络RTK”点击“RTK服务中点”查看并同意服务协议，启用RTK位置服务，服务启用后APP会显示套餐的有效期及使用状态，设置“RTK坐标系”当状态栏显示“连接成功RTK数据使用中”且飞行器定位显示为“FIX”，表示RTK功能已经准备就绪，即可开始执行飞行任务，自定义网络RTK使用，使用第三方网络RTK服务时，可将“RTK服务类型”设置为“自定义网络RTK”以此填写服务器、端口、账号、密码及挂载点信息，点击“设置”开始连接服务器，当状态栏显示“连接成功RTK数据使用中”，且飞行器定位显示为“FIX”，即可开始执行飞行任务。
D-RTK 2移动站使用

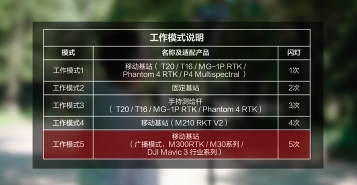

与D-RTK 2移动站搭配使用时，需完成D-RTK 2移动站设置，开机后长按模式按键，待模式章台指示灯闪烁一次后进入模式切换状态，短按模式按键，将D-RTK 2移动站设置为广播模式（工作模式5）。
在RTK设置页面中，将”RTK 取务类型”设置为”D-RTK2移动站“，点击进入移动站连接页面，选泽对应的 D-RTK2移动站完成连接。若无法搜索到移动站可根据 App提示进行排查。进入RTK设置界面，点击“设置”，输入密码，点击“调整坐标"手动输入当前 D-RTK 2移动站位置信息，点击确定，设置成功后系统将保存当前的位置信息，当状态栏显示”连接成功RTK数据使用中“且飞行器定位显示为”FIX“即可开始执行飞行任务。
拆卸与收纳
关闭飞行器和遥控器电源，拧开固定螺丝，将RTK模块从机身上移除，扣合飞行器扩展接口保护盖，将RTK模块收纳于飞行器箱中。
